18.第16ステーション、残テープカット部 Station 16,Waste tape cutter(WPU,WPK)
CP-642ME PARTS LIST ver05
18-4
18.第16ステーション(NGパーツ排出)、残テープカット部(WPU,WPK)
18.Station 16(Parts eject),Waste tape cutter(WPU,WPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
91H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
92S3122A 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3CID
93H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
94H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
95WPK0350 1 PLATE ﾌﾟﾚｰﾄ
96K5188A SCREW, C/R COUNTERSUNK 小ﾈｼﾞ 十穴皿 M4X10L
97WAC0180 1 COVER ｶﾊﾞｰ
98K5361H
SCREW,HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿 M5X10L
99WQC0601 1 BKT BKT
100WPU0501 2 COLLAR ｶﾗｰ
101WPU0510 1 PIN ﾋﾟﾝ
102H44323 1 BEARING ﾍﾞｱﾘﾝｸﾞ L-1040ZZ
103S1045A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW-E2.5
104WPU0404 2 SHAFT ｼｬﾌﾄ
105WPU0436 1 PLATE ﾌﾟﾚｰﾄ
106WPU0441 2 WASHER ﾜｯｼｬ
107WPU0450 2 SPRING ｽﾌﾟﾘﾝｸﾞ
108WPU0471 1 PLATE ﾌﾟﾚｰﾄ
109H4287T 2 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ LMO5UU
110H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
111N1076A NUT, HEX ﾅｯﾄ 六角 M3 P=0.5
112K5339T 1 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ AS1311F-M5-06
113WPH1330 1 HOSE, AIR ﾎｰｽ ｴｱｰ 3m
114WPH1340 1 HOSE, AIR ﾎｰｽ ｴｱｰ 3.5m
115H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X35L
116H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
117K5177A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.5X14L ･

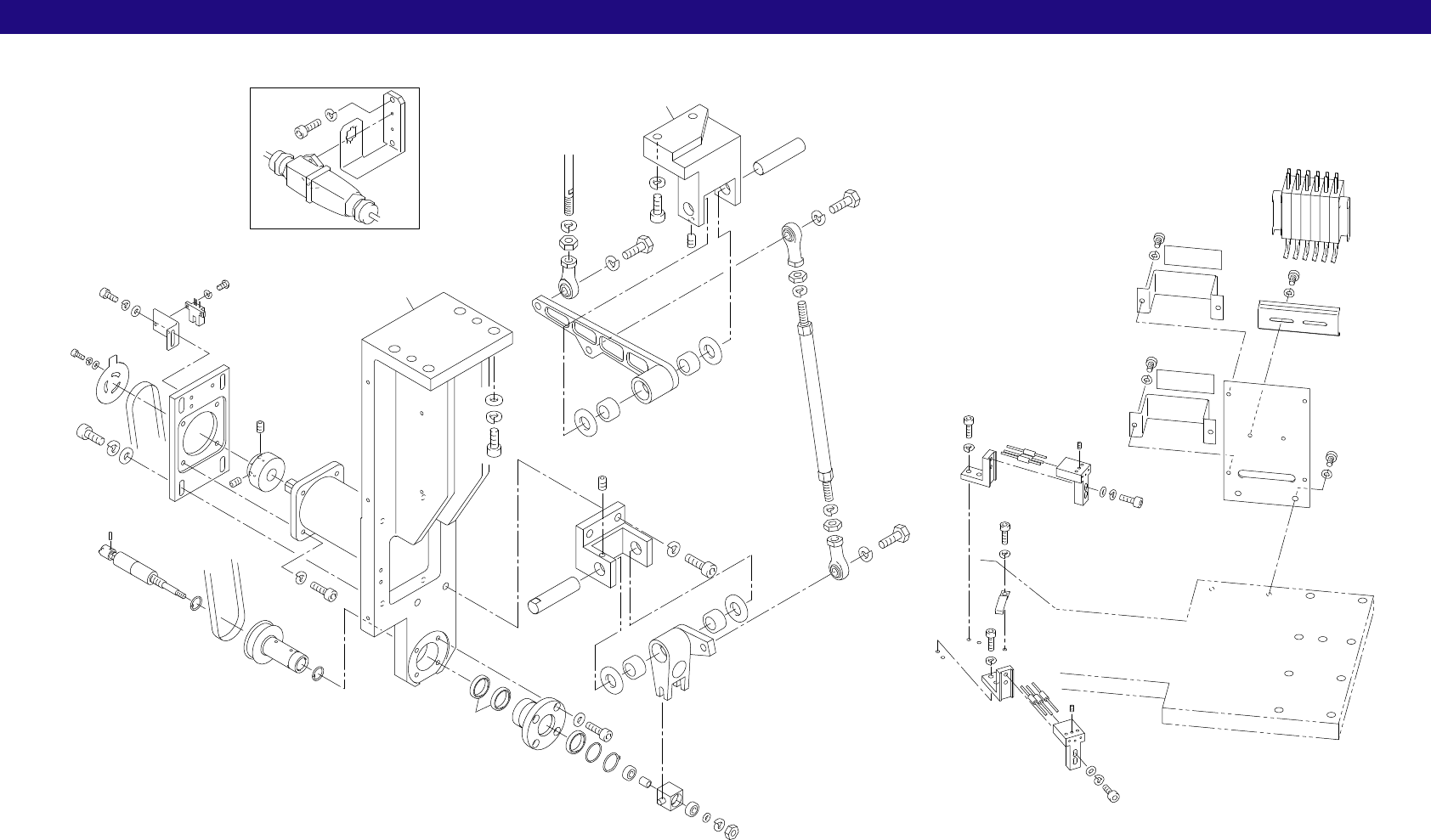

19.第17ステーション、第18ステーション、第19ステーション Station 17,Station 18,Station 19(WPM)
CP-642ME PARTS LIST ver05
19-1
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、
第19ステーション(ノズル切換え後確認)(WPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(WPM)
x5
33
10
67
49
33
12
35
32
9
7
32
8
61
70
3
31
25
31
3
46
59
5
59
43
38
30
34
38
29
61
48
76
44
28
27
56
4
19
65
62
51
39
63
53
20
34
66
63
54
64
60
47
1
3
31
24
31
3
36
68
59
26
59
69
37
59
43
23
59
69
37
59
43
45
59
6
55
2
52
62
22
40
57
21
65
62
50
13
62
50
40
57
21
65
62
50
16
62
52
61
49
15
18
62
52
16
62
52
71
41
14
62
50
17
61
48
73
74
75
58
55
6
19.第17ステーション、第18ステーション、第19ステーション Station 17,Station 18,Station 19(WPM)
CP-642ME PARTS LIST ver05
19-2
19.第17ステーション(ノズル切換え前確認)、第18ステーション(ノズル切換え)、
第19ステーション(ノズル切換え後確認)(WPM)
19.Station 17(Nozzle pre change check),Station 18(Nozzle change),
Station 19(Nozzle post change check)(WPM)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPM0010 1 BKT BKT
2WPM0021 1 BKT BKT
3WPM0040 4 COLLAR ｶﾗｰ
4YPM0230 1 PLATE ﾌﾟﾚｰﾄ
5WPM0071 1 BKT BKT
6WPM0080 2 SHAFT ｼｬﾌﾄ
7WPM0100 1 PIN ﾋﾟﾝ
8WPM0110 1 WASHER ﾜｯｼｬ
9WPM0120 1 COLLAR ｶﾗｰ
10WPM0132 1 BKT BKT
12WPQ0382 1 COLLAR ｶﾗｰ
13WPM0170 1 BKT BKT
14WPM0180 1 BKT BKT
15WPM0202 1 PLATE ﾌﾟﾚｰﾄ
16WPM0210 2 BKT BKT
17WPM0220 1 SEAL ｼｰﾙ
18WPM0230 1 RAIL ﾚｰﾙ
19WPM0240 1 BKT BKT
20WPM0251 1 DOG ﾄﾞｯｸﾞ
21WPM0293 2 BKT BKT
22WPK0182 1 RETAINER, WIRING 押え 配線
23WPM0310 1 JOINT ｼﾞｮｲﾝﾄ
24WPM0371 1 LEVER ﾚﾊﾞｰ
25WPM0381 1 LEVER ﾚﾊﾞｰ
26WPM0391 1 JOINT ｼﾞｮｲﾝﾄ
27WPM5012 1 PULLEY ﾌﾟｰﾘ
28SAM6150 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
29WPM5045 1 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
30WPM5064 1 PULLEY ﾌﾟｰﾘ
31H4390H 4 BEARING, NEEDLE ﾍﾞｱﾘﾝｸﾞ ﾆｰﾄﾞﾙ TA1512A
32H4115H 2 BEARING ﾍﾞｱﾘﾝｸﾞ R-1560ZZ
33H4104A 3 BEARING ﾍﾞｱﾘﾝｸﾞ A-2520
34H4520M 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 400-5M-9
35S1038A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
36WPA5160 1 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ
37H3181M 2 PLATE, END ﾌﾟﾚｰﾄ ｴﾝﾄﾞ PBRL8FN
38S1002A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
39S4040X 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX306-W2A
40S4054Y 6 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPF-S053-A
41A1042T 6 AMPLIFIER ｱﾝﾌﾟ HPX-T1
43GPH2535 3 BOLT ﾎﾞﾙﾄ
44. BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X40L
