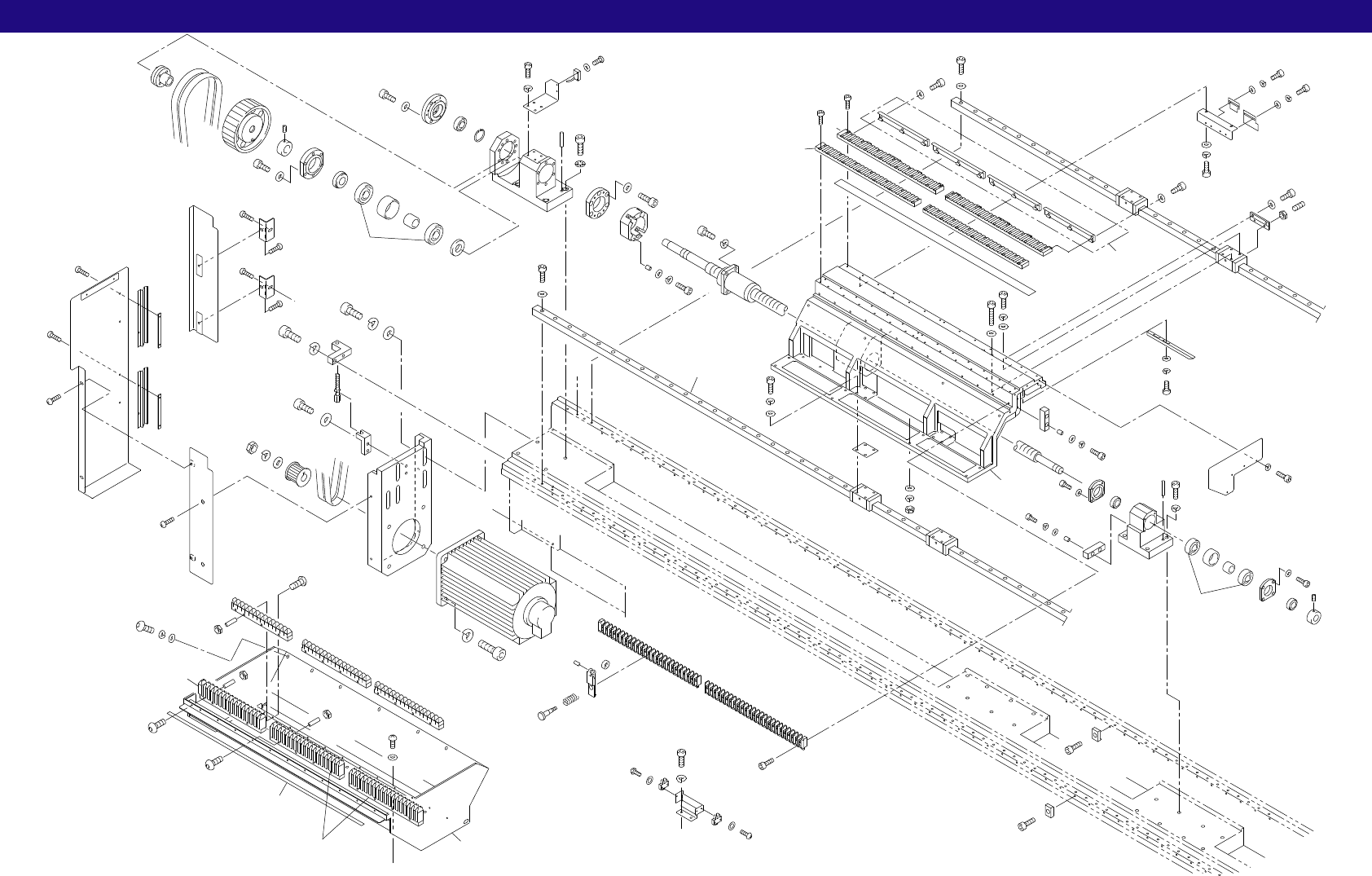

20.デバイステーブル D1 Device table D1(WSD)
CP-642ME PARTS LIST ver05
20-1
20.デバイステーブル D1(1∼50)(WSD)
20.Device table D1(1∼50)(WSD)
B
C
A
B
A
C
18
19
20
21
88
106
22
24
25
23
26
87
106
29
28
27
1
30
101
76
31
94
72
92
125
103
81
16
14
13
101
78
121
107
4
17
136
100
33
74
74
32
34
36
35
37
113
113
38
103
80
2
103
80
135
104
39
41
96
97
73
73
97
96
40
100
101
78
42
108
9
101
100
13
12
11
9
8
5
7
6
99
76
3
12
13
100
78
77
99
8
118
105
73
127
120
101
97
92
136
x13.5
133
128
71
69
89
106
70
131
110
111
47
104
85
103
84
48
103
86
83
105
46
103
84
102
75
80
103
45
65
110
93
64
55
56
52
53
54
50
51
63
114
94
77
72
76
119
76
119
62
94
72
101
76
122
110
109
112
60
98
112
57
117
61
59
59
58
116
98
60
112
104
123
105
104
126
105
124
79
105
104
67
134
137
130
90
108
133
128
134
134
132
137
66
129
134
129
134
134
20.デバイステーブル D1 Device table D1(WSD)
CP-642ME PARTS LIST ver05
20-2
20.デバイステーブル D1(1∼50)(WSD)
20.Device table D1(1∼50)(WSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WSD0553 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
2WSD5024 1 SLIDE ｽﾗｲﾄﾞ
3WSD1051 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
4WSD5010 1 BALL SCREW ﾎﾞｰﾙﾈｼﾞ
5H4159A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 20TAC47BDB
6WSD0440 1 COLLAR ｶﾗｰ
7WSD0450 1 COLLAR ｶﾗｰ
8WSD0473 2 COVER, DUSTPROOF ｶﾊﾞｰ 防塵
9WSD1040 2 COLLAR ｶﾗｰ
11N1040A 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK20L-31 注1. Note.1
12WSD1020 2 STOPPER ｽﾄｯﾊﾟ
13WSD0421 8 COLLAR ｶﾗｰ
14WSD0862 1 STOPPER ｽﾄｯﾊﾟ
16WSD0393 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
17R2059E 1 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 22X32
18WSD5241 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
19WSD0081 1 PULLEY ﾌﾟｰﾘ
20. 1 NUT, LOCK ﾅｯﾄ ﾛｯｸ WBK25L-31 注1. Note.1
21WSD0351 1 RETAINER, BEARING 押え ﾍﾞｱﾘﾝｸﾞ
22WSD0361 1 COLLAR ｶﾗｰ
23H4161A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 25TAC62DB
24WSD0372 1 COLLAR ｶﾗｰ
25WSD0381 1 COLLAR ｶﾗｰ
26WSD0411 1 COLLAR ｶﾗｰ
27S1010A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW42
28H4248A 1 BEARING ﾍﾞｱﾘﾝｸﾞ 6004ZZ
29WSD0341 1 CAP ｷｬｯﾌﾟ
30WSD0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW
31S3138T 1 SW, PHOTOELECTRIC SW 光電 PZ2-51
32WSD5210 1 NAMEPLATE, PRESSURE 銘板 ｱﾙﾐ
33WSD5081 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
34WSD5091 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
35WSD5061 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
36WSD5071 1 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
37WSD5101 1 CLAMPER ｸﾗﾝﾊﾟ
38WSD5111 1 CLAMPER ｸﾗﾝﾊﾟ
39WSD5490 1 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け
40WSD5271 1 PLATE, SW ﾌﾟﾚｰﾄSW
41WSD5281 1 PLATE, SW ﾌﾟﾚｰﾄSW
42WSD0481 1 DOG, SW ﾄﾞｯｸﾞ SW
45WSD0132 2 PLATE, REFERENCE ﾌﾟﾚｰﾄ 基準
46WSD5051 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
47WSD5041 1 BEARING, SLIDE ﾍﾞｱﾘﾝｸﾞ ｽﾗｲﾄﾞ
48WSD0620 2 SPACER ｽﾍﾟｰｻ
20.デバイステーブル D1 Device table D1(WSD)
CP-642ME PARTS LIST ver05
20-3
20.デバイステーブル D1(1∼50)(WSD)
20.Device table D1(1∼50)(WSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
50WSD5131 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
51WSD5141 1 GUIDE, HOLDER ｶﾞｲﾄﾞ 受け
52WSD0013 50 CLAMPER ｸﾗﾝﾊﾟ
53WSD0651 50 SPRING ｽﾌﾟﾘﾝｸﾞ
54WSD0641 50 BOLT ﾎﾞﾙﾄ
55H4435T 50 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1150ZZ
56R5025T 50 PIN, NEEDLE ﾋﾟﾝ ﾆｰﾄﾞﾙ 5ﾟX10
57WSD5342 1 HOLDER, REEL ﾎﾙﾀﾞﾘｰﾙ
58WSD5351 1 STEADY BRACE 振れ止め
59WSD0841 2 STEADY BRACE 振れ止め
60MPD5140 32 COLLAR ｶﾗｰ
61WSD5320 1 SEAL ｼｰﾙ
62S4040Z 2 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
63WSD5461 1 PLATE, SW ﾌﾟﾚｰﾄ SW
64SAM1450 1 MOTOR ﾓｰﾀ
65WSD5230 1 PLATE, STEEL ﾌﾟﾚｰﾄ綱板
66WSD0690 1 WASHER ﾜｯｼｬ
67MPD6040 1 PULLEY ﾌﾟｰﾘ
69WSD0090 1 BOLT ﾎﾞﾙﾄ
70WSD0061 1 BLOCK ﾌﾞﾛｯｸ
71WSD0070 1 BLOCK ﾌﾞﾛｯｸ
72K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
73H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
74H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
75N4038A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M5X10L
76H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
77H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
78H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
79K5262N SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M6X35L
80H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L
81H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
83H5328A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X35L
84H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
85H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L
86H5332A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X50L
87H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
88H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L
89H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
90H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L
92H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L
93H5391A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X40L
94W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
96W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
97W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
