1.ノズル一覧 Nozzles(WPH)
CP-642ME PARTS LIST ver05
1-3
1.ノズル一覧(WPH)
1.Nozzles(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
45WPH8171 20 SEAL ｼｰﾙ B022-070
46AWPH9701 20 NOZZLE ASSY ﾉｽﾞﾙ ASSY R012-004
47AWPH9181 20 NOZZLE ASSY ,NO SEAL ﾉｽﾞﾙ ASSY ｼｰﾙ無し R012-004
48WPH8330 20 SEAL ｼｰﾙ R012-004
2.プレーシングヘッド、ドラム Placing head,Drum(WPH)
CP-642ME PARTS LIST ver05
2-1

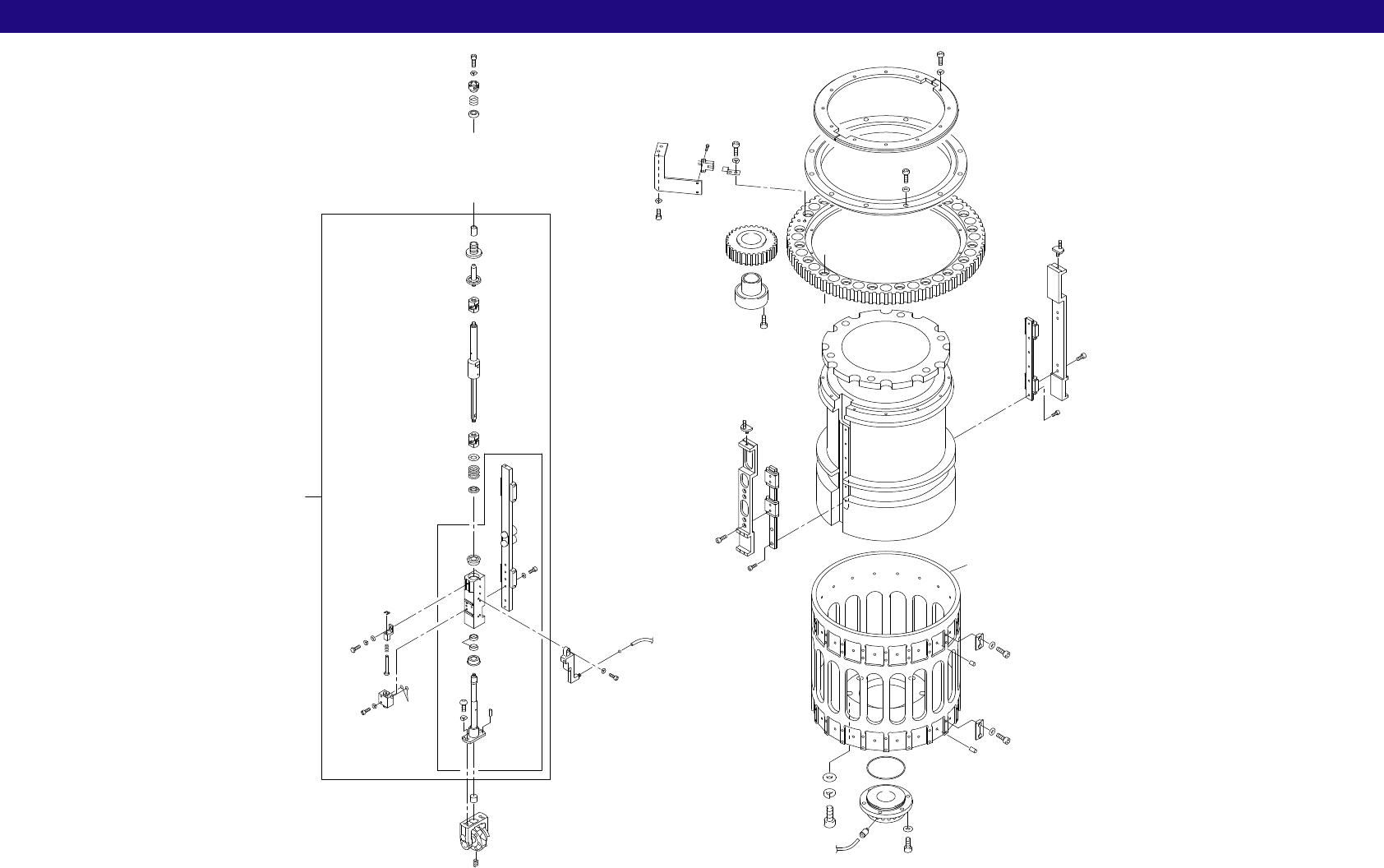

2.プレーシングヘッド、ドラム(WPH)
2.Placing head,Drum(WPH)
x8
6
3
67
5
68
4
65
56
10
9
8
1
5
68
67
2
6
11
12
13
14
14
79
80
81
7
61
68
18
19
20
18
27
75
71
55
24
21
58
57
70
22
23
90
25
57
94
92
28
77
57
93
95
51
96
83
56
65
84
85
注1
Note1
97
A
B
A
B
98
67
56
47
64
56
40
41
65
60
42
39
56
65
45
86
55
66
46
74
43
59
63
44
51
99
73
49
50
62
72
2.プレーシングヘッド、ドラム Placing head,Drum(WPH)
CP-642ME PARTS LIST ver05
2-2
2.プレーシングヘッド、ドラム(WPH)
2.Placing head,Drum(WPH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1WPH0010 1 CAM, CYLINDRICAL ｶﾑ 円筒
2WPH0063 1 SLIDER ｽﾗｲﾀﾞ
3WPH0053 1 SLIDER ｽﾗｲﾀﾞ
4WPH0091 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
5WPH5030 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ
6WPH1320 2 JOINT ｼﾞｮｲﾝﾄ
7WPH5076 20 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ 注1. Note.1
8H4118H 20 BEARING ﾍﾞｱﾘﾝｸﾞ SST-1680
9WPH0412 20 SPRING ｽﾌﾟﾘﾝｸﾞ
10WPH0385 20 CLUTCH ｸﾗｯﾁ
11H4452C 20 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ BK81015A
12WPH0924 20 SLEEVE ｽﾘｰﾌﾞ
13WPH1283 20 SHAFT ｼｬﾌﾄ
14K1005Z 40 COUPLING ｶｯﾌﾟﾘﾝｸﾞ CPU-26-A-T1
18H4113A 40 BEARING ﾍﾞｱﾘﾝｸﾞ LF-1910ZZ
19WPH2096 20 HOLDER ﾎﾙﾀﾞ 注1. Note.1
20H1164H 40 PACKING ﾊﾟｯｷﾝ MY-10A
21WPH0870 20 BKT BKT
22WPH2130 20 SPRING ｽﾌﾟﾘﾝｸﾞ
23WPH2120 20 PIN ﾋﾟﾝ
24S1021A 20 CIR-CLIP ｻｰｸﾘｯﾌﾟ ST-EW-3
25WPH1182 20 VALVE, MECHANICAL ﾊﾞﾙﾌﾞ ﾒｶﾆｶﾙ
27WPH2101 20 SHAFT ｼｬﾌﾄ 注1. Note.1
28AWPH3112 20 HOLDER ﾎﾙﾀﾞ
39WPH0335 20 CLAMPER ｸﾗﾝﾊﾟ
40WPH0081 1 RETAINER, BARING 押え ﾍﾞｱﾘﾝｸﾞ
41WPH5012 1 BEARING, ROLLER ﾍﾞｱﾘﾝｸﾞ ﾛｰﾗ
42WPH1011 1 DRUM ﾄﾞﾗﾑ
43WPH0212 1 MANIFOLD ﾏﾆﾎｰﾙﾄﾞ
44S2147A 20 JOINT ｼﾞｮｲﾝﾄ BF6
45WPH1060 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
46WPH1050 20 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ
47WPH0112 1 DOG ﾄﾞｯｸﾞ
49WPH0101 1 GEAR, HELICAL ｷﾞﾔ ﾍﾘｶﾙ
50R2060K 1 RING, LOCKING ﾘﾝｸﾞ 締結 RL025X034TF
51WPH1350 20 HOSE, AIR ﾎｰｽ ｴｱｰ
55W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
56W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
57W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
58W1040A WASHER, FLAT ﾜｯｼｬ 平 3M/MX0.5X7
59W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
60W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
61W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
62H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
