- 3 - 2. BASE FRAME CO MPONENTS( 2)( TYPE XL) ベースフ レーム関係（ ２） （ＸＬ 仕様） 5 4 3 9 8 10 6 6 6 17 18 12 13 15 14 16 20 22 21 19 21 11 27 28 27 28 26 28 25 28 30 28 30 28 28 28 30 8 10 9 2 23 6 1 24 7 36 36 7 38 39 38 39 39 38 3…
- 2 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 CM-2001000-01 PE MARK LABEL
ＰＥ マークシール
1
2 401-26196 Y_FRAME_C_L
ＹフレームＣ＿Ｌ
1
3 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
4 WS-1220002-KN SPRING WASHER
ばね座金
16
5 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
6 PS-0500142-KP SPRING PIN
スプリングピン
4
7 401-26197 Y_FRAME_S_L
ＹフレームＳ＿Ｌ
2
8 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
9 WS-1220002-KN SPRING WASHER
ばね座金
16
10 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
11 100-04109 GROUND MARK
グランドマーク
4
12
#01
400-00519 BASEFRAME NUT
ベースフレームナット
6
13
#02
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
6
14 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
18
15 WS-1220002-KN SPRING WASHER
ばね座金
18
16 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
18
17
#01
400-00403 ADJUST BOLT
アジャストボルト
6
18
#02
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
6
19 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
6
20 E1035-729-000 ADJUSTER FOOT
アジャストフット
6
21 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
36
22 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
18
23 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
104
24 400-94027 DUCT_ASSY
ダクト組
1
25 400-00524 DUCT BRR
ダクト ＢＲＲ
(2)
26 400-92136 DUCT_300
ダクト３００
(4)
27 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(24)
28 400-00525 DUCT BRC
ダクト ＢＲＣ
(2)
29 400-00526 DUCT BRC2
ダクト ＢＲＣ ２
(2)
30 401-23751 TRANSFORMAR_ASSY
トランス組
1
31 SM-6123002-TN SCREW M12 L=30
六角穴ボルト Ｍ １２ Ｌ ＝３０
(2)
32 401-22814 TRANSFORMAR
トランス
(1)
33 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(2)
34 401-30918 TRANS_SCREW
トランス固定ねじ
(2)
35 401-22678 Y_FRAME_S_RAIL_L_ASM
Ｙ フレームレール Ｌ 組
2
36 SL-6062542-TN SCREW
座金付き六角穴ボルト
40
37 WP-0651001-SC WASHER
平座金
40
- 3 -

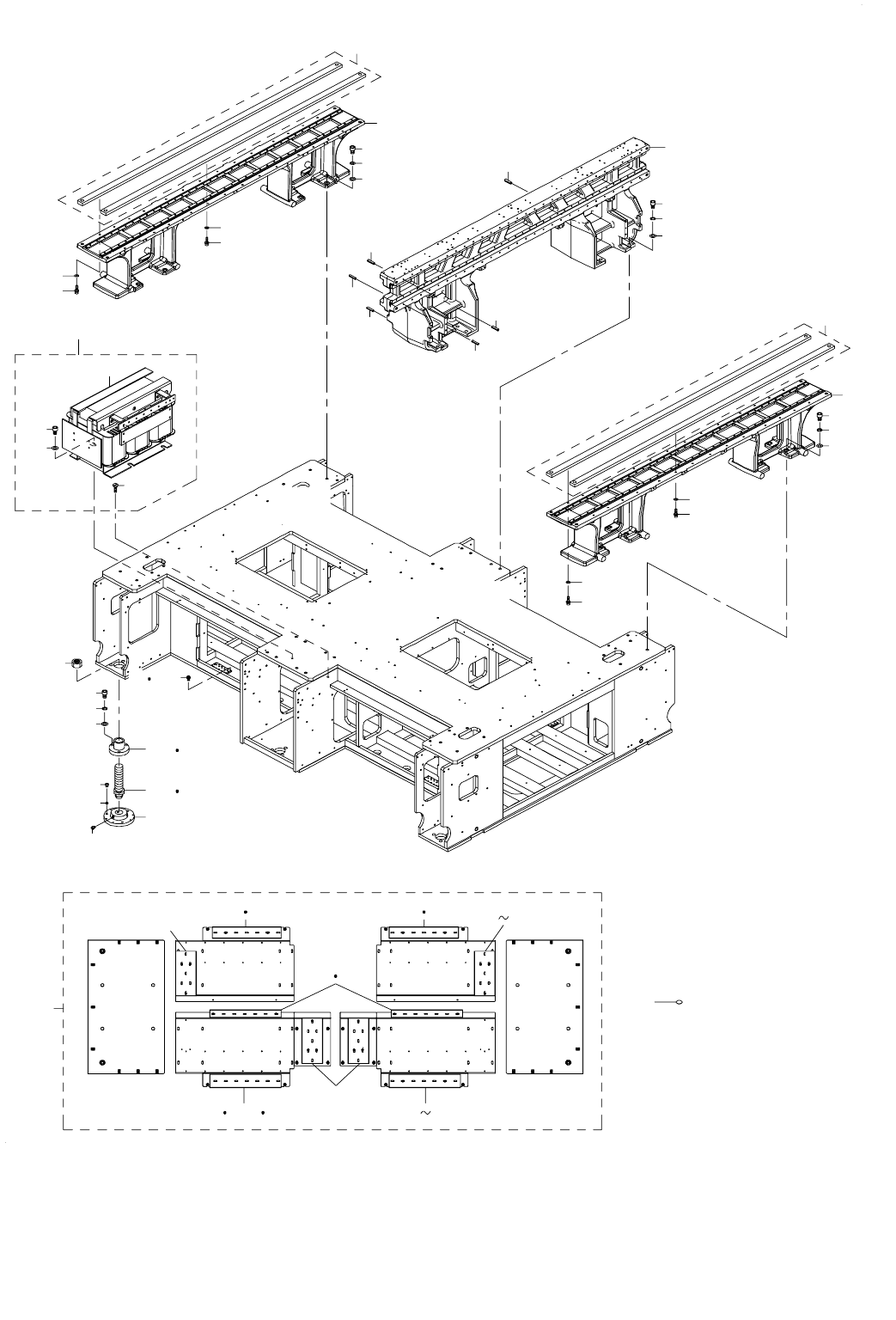

2. BASE FRAME COMPONENTS(2)(TYPE XL)
ベースフレーム関係（２）（ＸＬ 仕様）
5
4
3
9
8
10
6
6
6
17
18
12
13
15
14
16
20
22
21
19
21
11
27
28 27 28
26
28
25
28 30 28 30
28
28
28
30
8
10
9
2
23
6
1
24
7
36
36
7
38
39
38
39
39
38
39
38
37
37
35
32
34
33
31
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-92176 Y_FRAME_C_XL
Ｙ フレームセンタ＿ ＸＬ
1
2
#01
SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
100
3 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
4 WS-1220002-KN SPRING WASHER
ばね座金
16
5 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
6 PS-0500142-KP SPRING PIN
スプリングピン
4
7 401-04607 Y_FRAME_S_XL
Ｙ フレーム Ｓ ＸＬ
2
8 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
16
9 WS-1220002-KN SPRING WASHER
ばね座金
16
10 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
16
11 100-04109 GROUND MARK
グランドマーク
4
12 400-00519 BASEFRAME NUT
ベースフレームナット
6
13
#01
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
6
14 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ １２ Ｌ ＝４５
18
15 WS-1220002-KN SPRING WASHER
ばね座金
18
16 WP-1302501-SC WASHER 13X24X2.5
平座金 １３ Ｘ ２４ Ｘ ２．５
18
17 400-00403 ADJUST BOLT
アジャストボルト
6
18
#01
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
6
19 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
6
20 E1035-729-000 ADJUSTER FOOT
アジャストフット
6
21 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ ８ Ｌ ＝３０
36
22 NM-6080002-SC NUT M8
六角ナット Ｍ ８ ２種
18
23 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
104
24 400-94027 DUCT_ASSY
ダクト組
1
25 400-00524 DUCT BRR
ダクト ＢＲＲ
(1)
26 400-00526 DUCT BRC2
ダクト ＢＲＣ ２
(2)
27 400-00525 DUCT BRC
ダクト ＢＲＣ
(2)
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(24)
29 400-92136 DUCT_300
ダクト３００
(2)
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(10)
31 401-23751 TRANSFORMAR_ASSY
トランス組
1
32 WP-1252210-SC WASHER 12.5X25.6X2.2
平座金 １２．５ Ｘ ２５．６ Ｘ ２．２
(2)
33 401-30918 TRANS_SCREW
トランス固定ねじ
(2)
34 SM-6123002-TN SCREW M12 L=30
六角穴ボルト Ｍ １２ Ｌ ＝３０
(2)
35 401-22814 TRANSFORMER
トランス
(1)
36 PS-0500142-KP SPRING PIN
スプリングピン
6
37 401-09090 Y_FRAME_S_RAIL_XL_ASM
Ｙ フレームレール ＸＬ 組
2
38 SL-6062542-TN SCREW
座金付き六角穴ボルト
56
39 WP-0651001-SC WASHER
平座金
56
