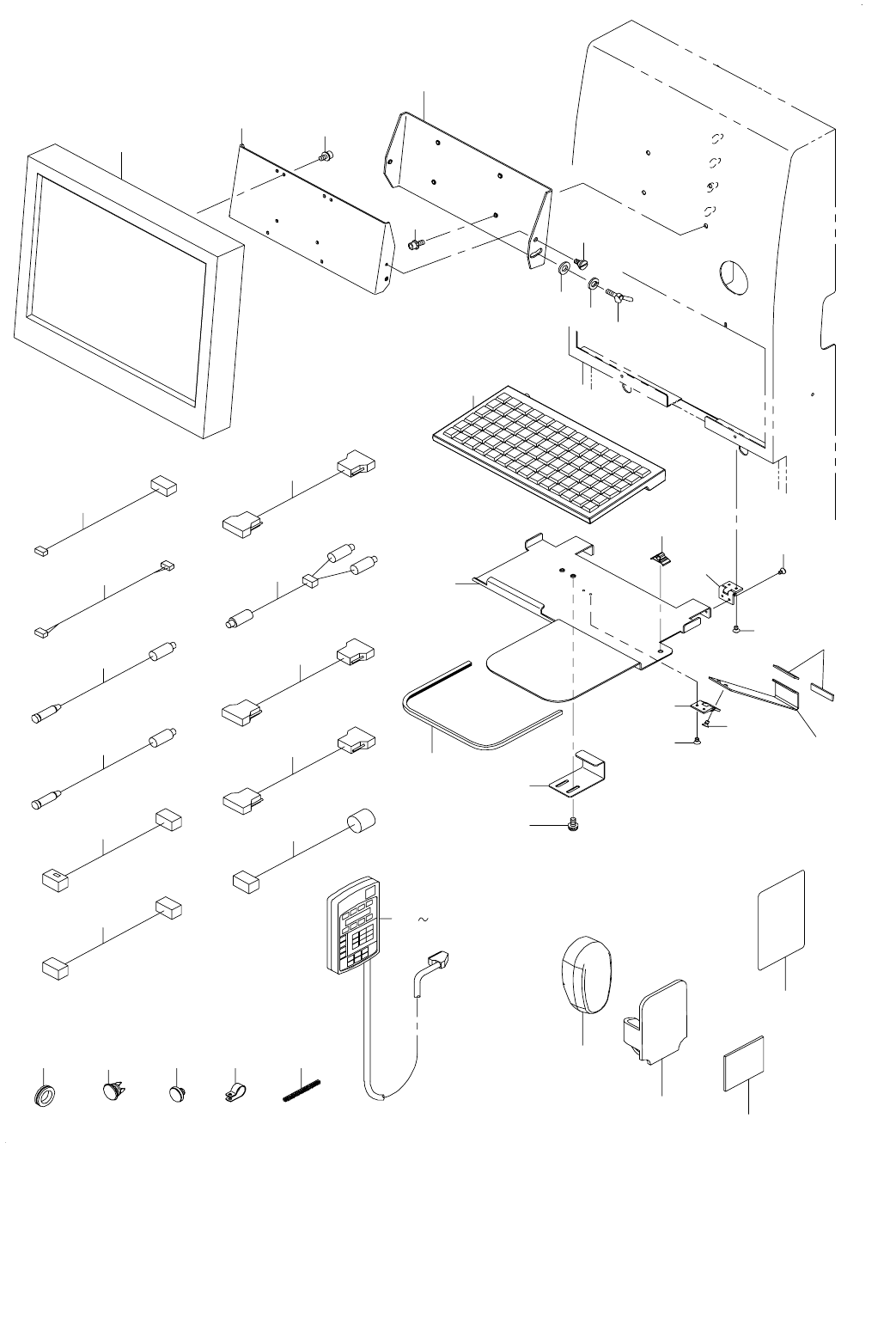

53.HOD & REAR MONITOR COMPONENTS
ＨＯＤ・背面モニタ関係
20
22
23
24
25
26
29
30
31
27
33
32
28
40
43
37
18
6
8
7
1
5
3
4
21
19
13
14
14
11
10
14
13
14
15
12
36
2
16
3934
35
9
17
38
- 106 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....WHEN THE REAR MONITOR IS 背面モニタ選択時、選択可能
SELECTED IT IS POSSIBLE TO
SELECT IT.
#03....FOR EN (WHEN THE REAR MONITOR ＥＮ 用（背面モニタ選択時、選択可能）
IS SELECTED IT IS POSSIBLE TO
SELECT IT.)
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47171 LCD_BRACKET_R
ＬＣＤ ブラケット Ｒ
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
3 400-47170 LCD_BRACKET_F
ＬＣＤ ブラケット Ｆ
1
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
5 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ ＝６．３５ Ｈ ＝２．９
2
6 161-87007 WING BOLT
蝶ボルト
1
7 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
1
8 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
1
9 400-81543 KB_BRACKET
ＫＢ ブラケット
1
10 400-01440 KB CLAMP
ＫＢ クランプ
1
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
12 400-47173 KB_STAND
ＫＢ スタンド
1
13 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
3
14 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
12
15 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
2
16 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
1
17 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
18 400-46637 MOUSE POCKET
マウスポケット
1
19 E2506-716-000 MOP MAGNET
ＭＯＰ マグネット
1
20 HX-0005500-0B RUBBER BUSHING B
ゴム ブッシュ Ｂ
1
21 400-48005 15INCH LCD MODULE
１５インチ ＬＣＤ モジュール
1
22 400-02251 OPERATION ON SW CABLE ASM
オペレーションオン ＳＷ ケーブル組
2
23 400-02253 CHANGE BOX CABLE ASM
キーボード切換器制御ケーブル組
1
24 400-65182 R-MOUSE CABLE ASM
Ｒーマウスケーブル組
1
25 400-65183 R-KEY BOARD CABLE ASM
Ｒーキーボードケーブル組
1
26 400-02322 R LCD POWER CABLE ASM.
リア ＬＣＤ パワーケーブル組
1
27 400-03297 PANEL LINK RELAY CABLE ASM.
パネルリンク中継ケーブル組
1
28 400-28018 PANEL-LINK R CABLE
パネルリンク Ｒ ケーブル
1
29 400-03282 MOUSE/KEYBOARD SELECTOR CABLE ASM
マウス／キーボード切換器ケーブル組
1
30 400-02264 OP-232C CABLE ASM
オプション２３２ Ｃ ケーブル組
1
31 400-02263 OP-232C CABLE(R)ASM
リアパネル２３２ Ｃ ケーブル組
1
32 HA-0055300-10 LENS GREEN
レンズ 緑
2
33 HA-0055300-2A BEZEL
ベゼル
2
34 HX-0015000-0G CABLE CLIP
ケーブルクリップ
1
35 400-48036 CONSOLE SW ASM
コンソール ＳＷ 組
2
36 400-72886 MOUSE_POCKET_SEAL
マウスポケットシール
1
37 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
1
38 HX-0002400-0E WIRE HARNESS PARTS
束線パーツ
1
39 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
40 400-80693 HOD_FRONT_UNIT
ＨＯＤ フロントユニット
1
41
#02
400-80694 HOD_ COMPLETION_UNIT
ＨＯＤ ＿完成＿ユニット
1
42
#01
400-80695 HOD_FRONT_UNIT(EN)
ＨＯＤ フロントユニット（ＥＮ）
1
43
#03
400-80696 HOD_ COMPLETION_UNIT(EN)
ＨＯＤ ＿完成＿ユニット（ＥＮ）
1
- 107 -
