- 125 -

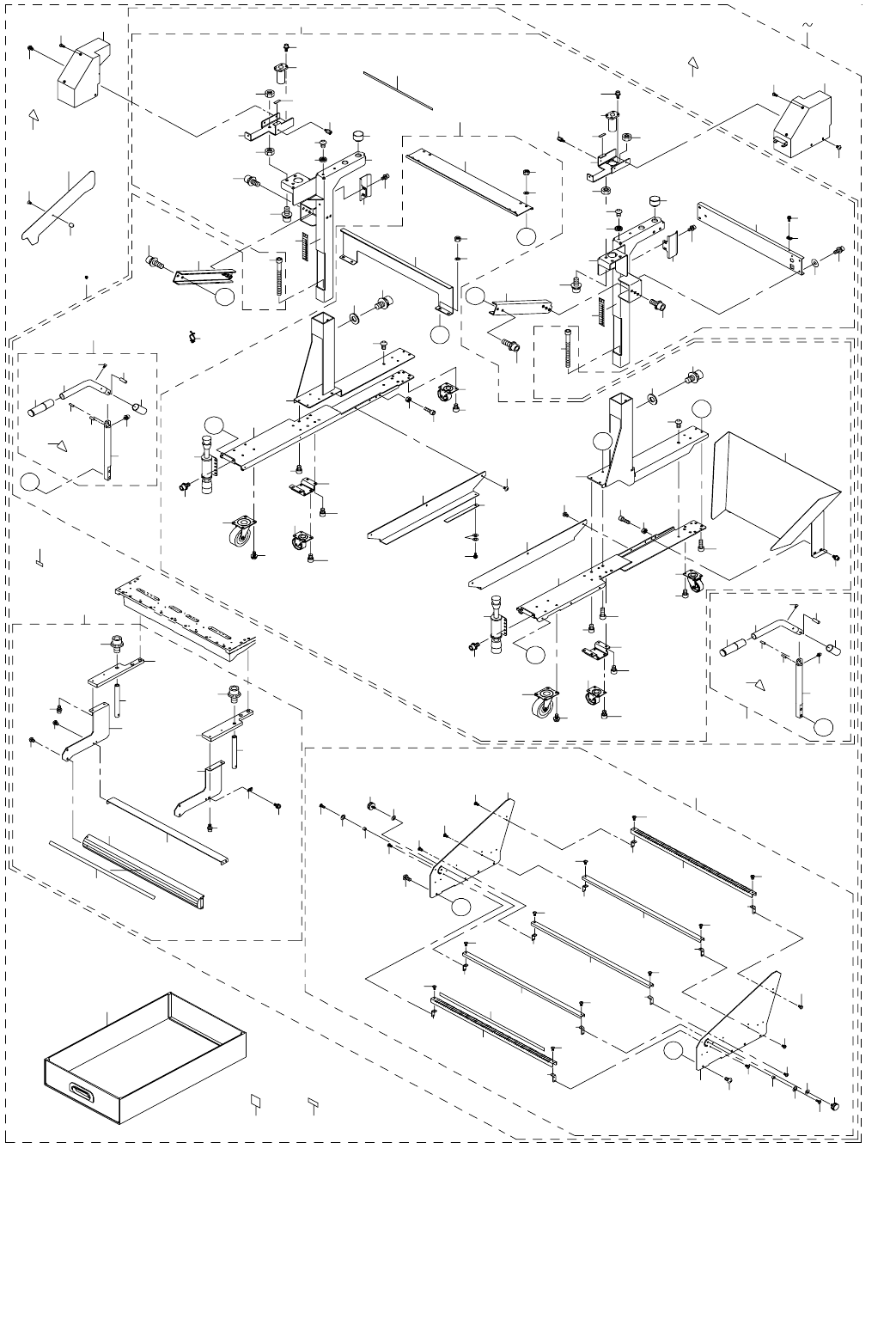

63.REPLACING OVERALL CHANGER TRUCK COMPONENTS FOR ETF (2)
ＥＴＦ 用一括交換台車関係（２）
44
44
10
10
12
14
15
16
17
18
17
18
19
20
22
21
53
58
51
63
64
66
65
7
74
73
101
105
105
106
106
94
95
96
104
B
91
81
82
84
83
47
114
1
4
57
13
43
107
74
73
51
97
112
83
115
116
11
11
28
28
25
25
25
21
22
25
26
26
27
42
75
50
B
67
A
A
67
68
68
69
69
70
70
72
72
71
71
54
55
55
52
56
56
57
58
61
61
63
64
49
102
103
95
99
79
90
85
87
87
80
90
80
80
90
80
90
79
79
89
79
79
79
D
90
C
80
80
90
79
89
79
90
91
91
80
80
79
79
90
80
82
88
88
84
81
80
D
114
113
111
117
78
93
5
6
98
C
86
76
110
48
60
57
59
46
59
57
60
23
9
F
29
77
E
9
30
77
41
41
39
31
38
F
32
33
34
36
36
37
35
35
36
39
36
38
34
33
32
37
E31
111
45
92
23
62
46
118
118
40
40
119 109
24
108
62
8
8
100
- 126 -
NOTE( 注記 ) #01....E CUTTER(BEFORE M/C REV.B) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｂ 以前）
#02....E CUTTER(AFTER M/C REV.C) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｃ 以降）
#03....E CUTTER(BEFORE M/C REV.B) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｂ 以前）
(FOR 950MM) （９５０ＭＭ用）
#04....E CUTTER(AFTER M/C REV.C) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｃ 以降）
(FOR 950MM) （９５０ＭＭ用）
#05....E CUTTER(BEFORE M/C REV.B), 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｂ 以前），
E CUTTER(BEFORE M/C REV.B) 電動カッター（Ｍ ／ Ｃ ＲＥＶ．Ｂ 以前）
(FOR 950MM) （９５０ＭＭ用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-26037 ETF_TROLLEY_ASSY_CUTTER_REV_C
ＥＴＦ トロリー組＿カッター＿ ＲＥＶ ＿ Ｃ
4
2
#04
401-26042 ETF_TROLLEY_ASSY_950_CUTTER_REV_C
ＥＴＦ トロリー組＿９５０＿カッター＿ ＲＥＶ ＿ Ｃ
4
3
#01
400-84912 ETF_TROLLEY_ASSY
ＥＴＦ トロリー組
4
4
#03
401-20938 ETF_TROLLEY_ASSY_950
ＥＴＦ トロリー組＿９５０
4
5
#02
401-26039 E_TROLLEY_SUB_ASSY_CUTTER_REV_C
Ｅ トロリーサブ組＿カッター＿ ＲＥＶ ＿ Ｃ
(1)
6
#04
401-26040 E_TROLLEY_SUB_ASSY_950_CUTTER_REV_C
Ｅ トロリーサブ組＿９５０＿カッター＿ ＲＥＶ ＿ Ｃ
(1)
7 401-22298 ASM_E_TROLLEY_UPPER
Ｅ トロリーアッパー組
(1)
8 E1553-726-000 TORAY_SUPPORT_SHEET
トレイサポートシート
(2)
9 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
10 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
11 400-89239 E_TROLLEY_PLATE
Ｅ トロリープレート
(2)
12 400-84655 TROLLEY_JOINT_BAR
トロリージョイントバー
(1)
13 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
14 HX-0029400-00 FIXED BASE
固定ベース
(1)
15 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(1)
16 HX-0067300-00 CABLE CLAMP
ケーブルクランプ
(1)
17 400-89386 TROLLEY_DOG
トロリードグ
(2)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
19 401-37933 TROLLEY_COVER_STAY_L
トロリーカバーステイ Ｌ
(1)
20 401-37934 TROLLEY_COVER_STAY_R
トロリーカバーステイ Ｒ
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(2)
22 SL-6041042-TN BOLT
座金付き六角穴ボルト
(8)
23 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
24 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
25 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ ８ １種
(4)
26 HX-0033900-00 STUD
基板パーツ
(2)
27 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６ Ｘ １６ Ｘ １．６
(4)
28 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(2)
29 401-11888 HANDLE_SUPPORT_L
ハンドルサポート Ｌ
(1)
30 401-11889 HANDLE_SUPPORT_R
ハンドルサポート Ｒ
(1)
31 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
32 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
33 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
34 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
35 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
38 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
39 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
40 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(1)
41 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
42 400-63433 TROLLEY_FRAM_U_L
トロリーフレーム＿Ｕ＿Ｌ
(1)
43 400-63434 TROLLEY_FRAM_U_R
トロリーフレーム＿Ｕ＿Ｒ
(1)
44 400-01730 SCALE MARKS SEAL
目盛シール
(2)
45 401-38330 ASM_E_TROLLEY_BOTTOM
Ｅ トロリーボトム組
(1)
46 SM-6060802-TN BOLT
六角穴ボルト
(8)
47 401-37946 TROLLEY_FRAME_BASE_L
トロリーフレームベース Ｌ
(1)
48 401-37947 TROLLEY_FRAME_BASE_R
トロリーフレームベース Ｒ
(1)
49 401-37948 TROLLEY_FRAME_BASE_F
トロリーフレームベース Ｆ
(1)
50 400-97561 TROLLEY_FRAME_BASE_C
トロリーフレームベース Ｃ
(1)
51 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(4)
52 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
53 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(1)
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(1)
55 400-97562 TRASH_BOX_GUIDE
トラッシュボックスガイド
(2)
56 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(6)
57 400-84677 CASTER_F
キャスタ Ｆ
(4)
58 SM-6060802-TN BOLT
六角穴ボルト
(8)
59 401-37949 CASTER_C_BASE
キャスタ Ｃ ベース
(2)
60 SM-6060802-TN BOLT
六角穴ボルト
(8)
61 400-21957 TROLLEY CASTER (75)
トロリーキャスタ（７５）
(2)
62 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
63 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
64 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
65
#05
400-97563 TAPE_GUIDE_SLOPE
テープガイドスロープ
(1)
66
#05
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
67 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(12)
68 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(12)
69 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ ６ Ｌ ＝１６
(12)
70 SM-6060802-TN BOLT
六角穴ボルト
(4)
71 SM-6051602-TN BOLT
六角穴ボルト
(2)
72 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
73 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ １０
(4)
74 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
75 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
76 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
77 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
78 400-84921 REEL_HOLDER_ASSY
リールホルダー組
(1)
79 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(10)
80 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(14)
81 SM-0030801-SC SCREW M3 X 8
トラスねじ Ｍ ３ Ｌ ＝８
(2)
82 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(2)
83 E2076-721-000 BU HAND KNOB
ＢＵ ハンドノブ
(2)
84 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
85 400-95374 REEL_HOLDER_COVER_L
リールホルダカバー Ｌ
(1)
86 400-95375 REEL_HOLDER_COVER_R
リールホルダカバー Ｒ
(1)
87 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
(6)
88 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
89 400-97566 REEL_FIXING_BAR
リールフィキシングバー
(2)
90 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(12)
91 400-84673 REEL_SUPPORT
リールサポート
(3)
92 401-13032 ETF_POSITION_LABEL(30)_2
ＥＴＦ ポジションラベル（３０）＿２
(1)
93 400-84920 TAPE_GUIDE_ASSY
テープガイド組
(1)
94 400-95372 TAPE_GUIDE_BRACKET_R
テープガイドブラケット Ｒ
(1)
95 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
96 400-89564 TAPE_GUIDE
テープガイド
(1)
97 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
98 400-95373 TAPE_GUIDE_SUPPORT
テープガイドサポート
(1)
99 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(3)
100 401-13032 ETF_POSITION_LABEL(30)_2
ＥＴＦ ポジションラベル（３０）＿２
(1)
101 400-97564 E_SUPPORT_PLATE_L
Ｅ サポートプレート Ｌ
(1)
102 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
103 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
(1)
104 400-97565 E_SUPPORT_PLATE_R
Ｅ サポートプレート Ｒ
(1)
105 400-47016 BU_SHAFT_L
ＢＵ シャフト
(2)
106 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
107 400-95371 TAPE_GUIDE_BRACKET_L
テープガイドブラケット Ｌ
(1)
108 E4981-700-000 LABEL
ＥＰＲＯＭ 用ブランクラベル
(1)
109 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
110 400-97557 E_TROLLEY_COVER_R
Ｅ トロリーカバー Ｒ
(1)
111 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
112 400-84676 SEPARATION_PLATE
セパレーションプレート
(20)
113 400-97556 E_TROLLEY_COVER_L
Ｅ トロリーカバー Ｌ
(1)
114 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
115 E1612-706-C00 REEL SH
リール ＳＨ
(20)
116 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
117 400-95379 TRASH_BOX_ASM
トラッシュボックス組
(1)
118 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
119 CM-6005001-03 CHINA ROHS LABEL 10 L
中国 ＲｏＨＳ ラベル１０ 大
(1)
- 127 -

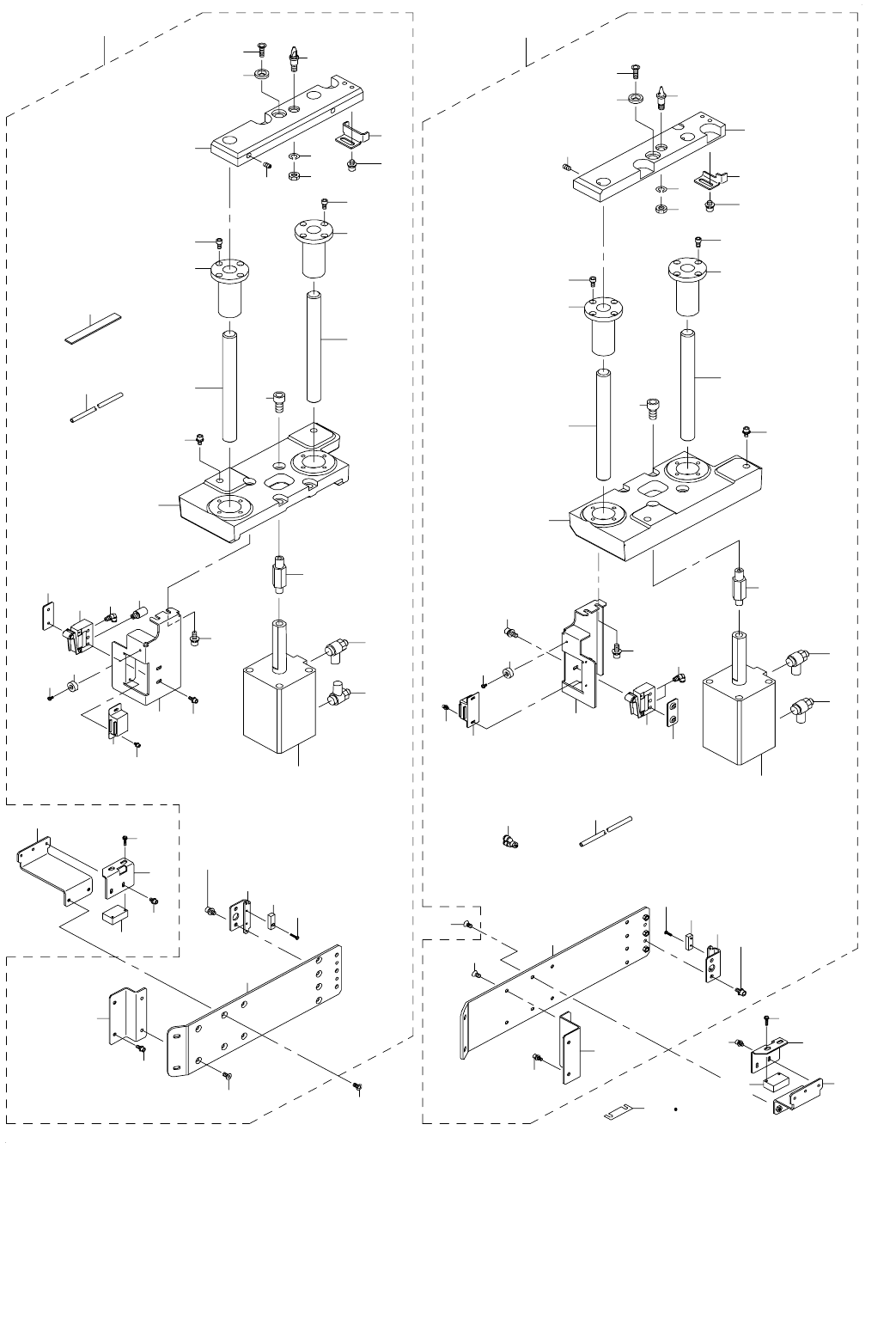

64.LIFTER UNIT COMPONENTS FOR ETF (1)
ＥＴＦ 用リフターユニット関係（１）
16
16
15
14
17
9
10
11
11
10
9
2
8
67
68
7
6
5
4
13
58
58
57
54
59
51
52
53
53
52
51
46
47
49
48
44
50
55
56
24
25
12
70
36
38
32
30
39
35
33
31
1
75
73
77
78
79
76
71
74
37
40
86
82
80
81
88
87
85
88
84
34
82
85
72
83
89
90
41
69
61
64
63
65
62
42
43
60
66
28
29
27
26
23
21
19
22
20
18
45
3
