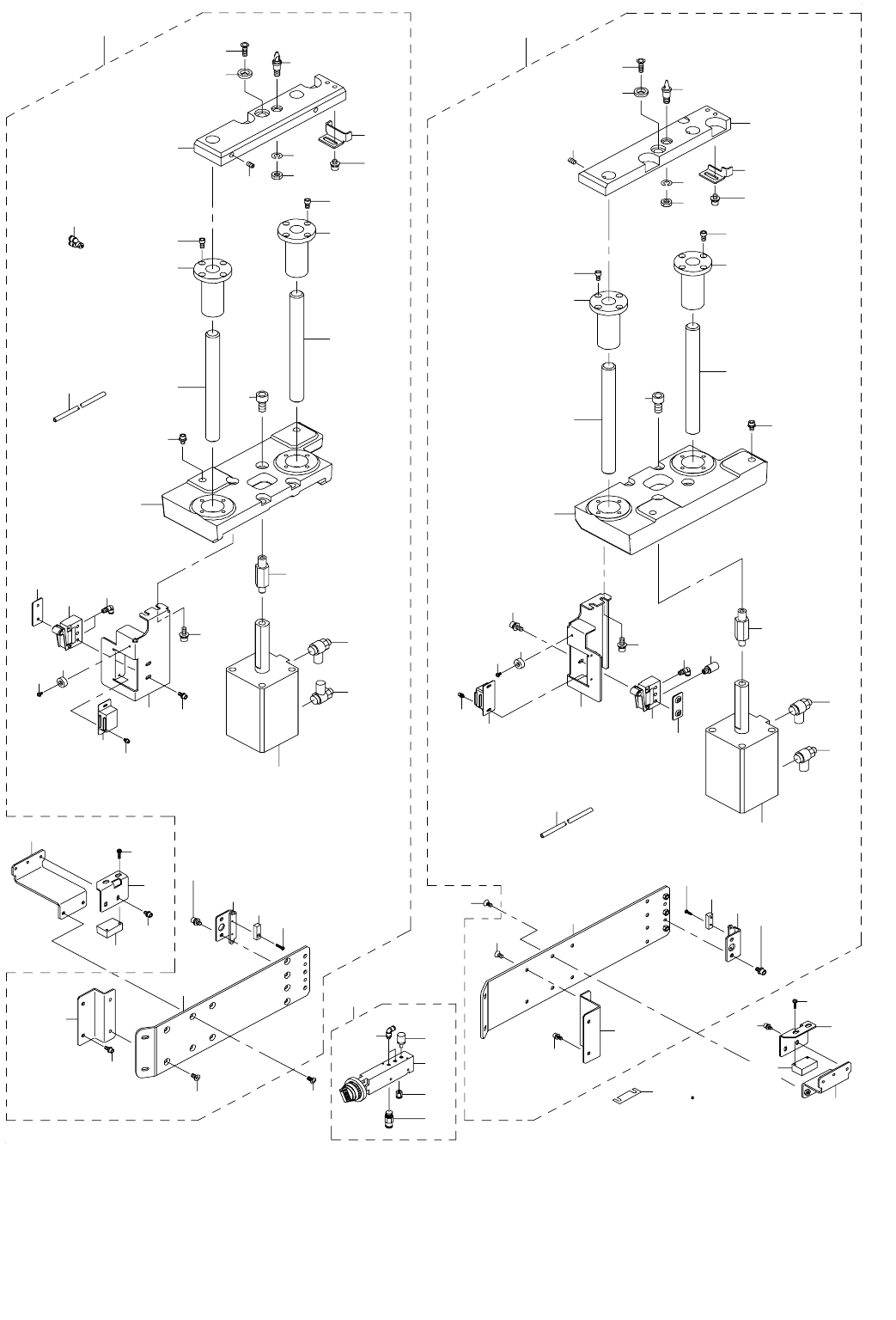

65.LIFTER UNIT COMPONENTS FOR ETF (2)
ＥＴＦ 用リフターユニット関係（２）
16
16
15
14
17
9
10
11
11
10
9
2
8
67
68
7
6
5
4
13
58
58
57
54
59
51
52
53
53
52
51
46
47
49
48
44
50
55
56
24
25
12
71
38
32
30
39
35
33
31
1
43
41
74
75
76
73
77
42
37
40
87
86
85
88
89
90
80
93
91
92
82
81
79
82
34
93
79
94
95
78
83
84
66
63
62
61
69
72
70
36
64
65
60
18
26
28
19
27
29
20
21
23
22
45
3
- 130 -
NOTE( 注記 ) #01....FOR LEFT FRONT ･ RIGHT SIDE 左手前・右側用
FOR RIGHT REAR ･ RIGHT SIDE 右奥・右側用
#02....FOR LEFT FRONT ･ LEFT SIDE 左手前・左側用
FOR RIGHT REAR ･ LEFT SIDE 右奥・左側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-99064 LIFTER_L_R_ASSY
リフター＿Ｌ＿Ｒ組
2
2 400-47264 BANK_LIFTER_R_S
バンクリフター ＲＳ
(1)
3 400-00595 BANK LOCATE PIN C
バンクロケートピン Ｃ
(1)
4 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
5 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
6 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
7 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
8 SM-8061002-TP SCREW M6 L=10
止めねじ Ｍ ６ Ｌ ＝１０
(2)
9 400-47261 LIFTER_GUIDE_SHAFT_25
リフターガイドシャフト２５
(2)
10 SB-8200003-00 BEARING
転がり軸受
(2)
11 SM-6051002-TN BOLT
六角穴ボルト
(8)
12 400-47259 LIFTER_SUPPORTER_L_R
リフターサポーター ＬＲ
(1)
13 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(2)
14 PA-6308501-00 AIR CYLINDER
エアシリンダ
(1)
15 400-47263 LIFTER_CYLINDER_SHAFT_85
リフターシリンダシャフト８５
(1)
16 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
17 SM-6104002-TN SCREW M10 L=40
六角穴付きボルト Ｍ １０ Ｌ ＝４０
(4)
18 400-98887 STOPPER_BR_R
ストッパブラケット Ｒ
(1)
19 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
20 400-98888 MAGNET_CATCH
マグネットキャッチ
(1)
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
22 400-49671 COVER CUSHION
カバークッション
(1)
23 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
24 400-75267 UP_SENSOR_DOG_R
アップセンサードグ Ｒ
(1)
25 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
26 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(1)
27 PJ-3040405-05 ELBOW
エルボユニオン
(1)
28 E2811-729-000 VALVE NUT PLATE
バルブナツトプレ−ト
(1)
29 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
31 400-47253 UP_SENSOR_STAY
アップセンサステイ
(1)
32 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
33 400-47274 ROLLER_GUIDE
ローラガイド
(1)
34 400-47276 ROLLER_GUIDE_CENTER_SUPPORT
ローラガイドセンタサポート
(1)
35 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
36 PX-0505010-00 SILENCER
消音器
(1)
37 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(4)
38 400-02167 BANK UP(F)SENS ASM
バンクアップ（Ｆ）センサ組
(1)
39 SM-1051052-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
(4)
40
#02
400-99065 LIFTER_L_L_ASSY
リフター＿Ｌ＿Ｌ組
2
41 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ ２．６ Ｌ ＝８
(1)
42 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(4)
43 400-02167 BANK UP(F)SENS ASM
バンクアップ（Ｆ）センサ組
(1)
44 400-47265 BANK_LIFTER_L_S
バンクリフター ＬＳ
(1)
45 E2610-721-000 BANK LOCATE PIN B
バンクロケートピン Ｂ
(1)
46 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(1)
47 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(1)
48 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
(1)
49 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(1)
50 SM-8061002-TP SCREW M6 L=10
止めねじ Ｍ ６ Ｌ ＝１０
(2)
51 400-47261 LIFTER_GUIDE_SHAFT_25
リフターガイドシャフト２５
(2)
52 SB-8200003-00 BEARING
転がり軸受
(2)
53 SM-6051002-TN BOLT
六角穴ボルト
(8)
54 400-47260 LIFTER_SUPPORTER_L_L
リフターサポーター ＬＬ
(1)
55 SM-6103002-TN SCREW M10 L=30
六角穴ボルト Ｍ １０ Ｌ ＝３０
(2)
56 PA-6308501-00 AIR CYLINDER
エアシリンダ
(1)
57 400-47263 LIFTER_CYLINDER_SHAFT_85
リフターシリンダシャフト８５
(1)
58 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(2)
59 SM-6104002-TN SCREW M10 L=40
六角穴付きボルト Ｍ １０ Ｌ ＝４０
(4)
60 400-98886 STOPPER_BR_L
ストッパブラケット Ｌ
(1)
61 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
62 400-98888 MAGNET_CATCH
マグネットキャッチ
(1)
63 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
64 400-49671 COVER CUSHION
カバークッション
(1)
65 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
66 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
67 400-47252 UP_SENSOR_DOG
アップセンサドグ
(1)
68 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
69 PV-0105051-00 MECHANICAL VALVE
メカニカル バルブ
(1)
70 PJ-3040405-05 ELBOW
エルボユニオン
(2)
71 PJ-3080600-03 Y UNION
ユニオンワイ
(2)
72 E2811-729-000 VALVE NUT PLATE
バルブナットプレ−ト
(1)
73 SM-1051052-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
(4)
74 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
75 400-47253 UP_SENSOR_STAY
アップセンサステイ
(1)
76 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
77 400-47277 ROLLER_GUIDE_LL
ローラガイド ＬＬ
(1)
78 400-47275 ROLLER_GUIDE_CENTER_SUPPORT
ローラガイドセンタサポート
(1)
79 SM-1051052-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１０
16
80 400-84847 ETF-FLOAT RECEIVE SENS ASM
ＥＴＦ − ＦＬＯＡＴ 受光センサ組
4
81 400-84848 ETF-FLOAT SENS ASM
ＥＴＦ − ＦＬＯＡＴ センサ組
4
82 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１４
8
83 400-01312 OCC SHIM C
ＯＣＣ シム Ｃ
4
84 400-01313 OCC SHIM D
ＯＣＣ シム Ｄ
4
85 400-73919 SELECTOR_ASSY
セレクタ組
4
86 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフユニオン
(1)
87 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
88 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(1)
89 PV-0151170-A0 SELECTOR
セレクタ
(1)
90 PV-0251030-00 CHECK VALVE
チェックバルブ
(1)
91 400-85756 EFDS_BRACKET_L
ＥＦＤＳ ブラケット Ｌ
4
92 400-85757 EFDS_BRACKET_R
ＥＦＤＳ ブラケット Ｒ
4
93 SL-6040892-TN BOLT
座金付き六角穴ボルト
16
94 400-85758 EFDS_BRACKET_C
ＥＦＤＳ ブラケット Ｃ
4
95 400-85759 EFDS_BRACKET_S
ＥＦＤＳ ブラケット Ｓ
4
