FX-3R-Rev05 - 第143页
- 13 6 - NOTE( 注記 ) #01....F O R REPLACING O VERALL CHANGER 一括交 換台車用 TRUCK #02....F O R F I XIN G B AN K 固 定バンク用 REF.NO NOTE PART N O D E S C R I P T I O N 品 名 Qty 1 40 1-37917 UPPER_DC_GUIDE_S TAND_L アッパー Ｄ Ｃ ガ イドスタ ンド …
- 135 -

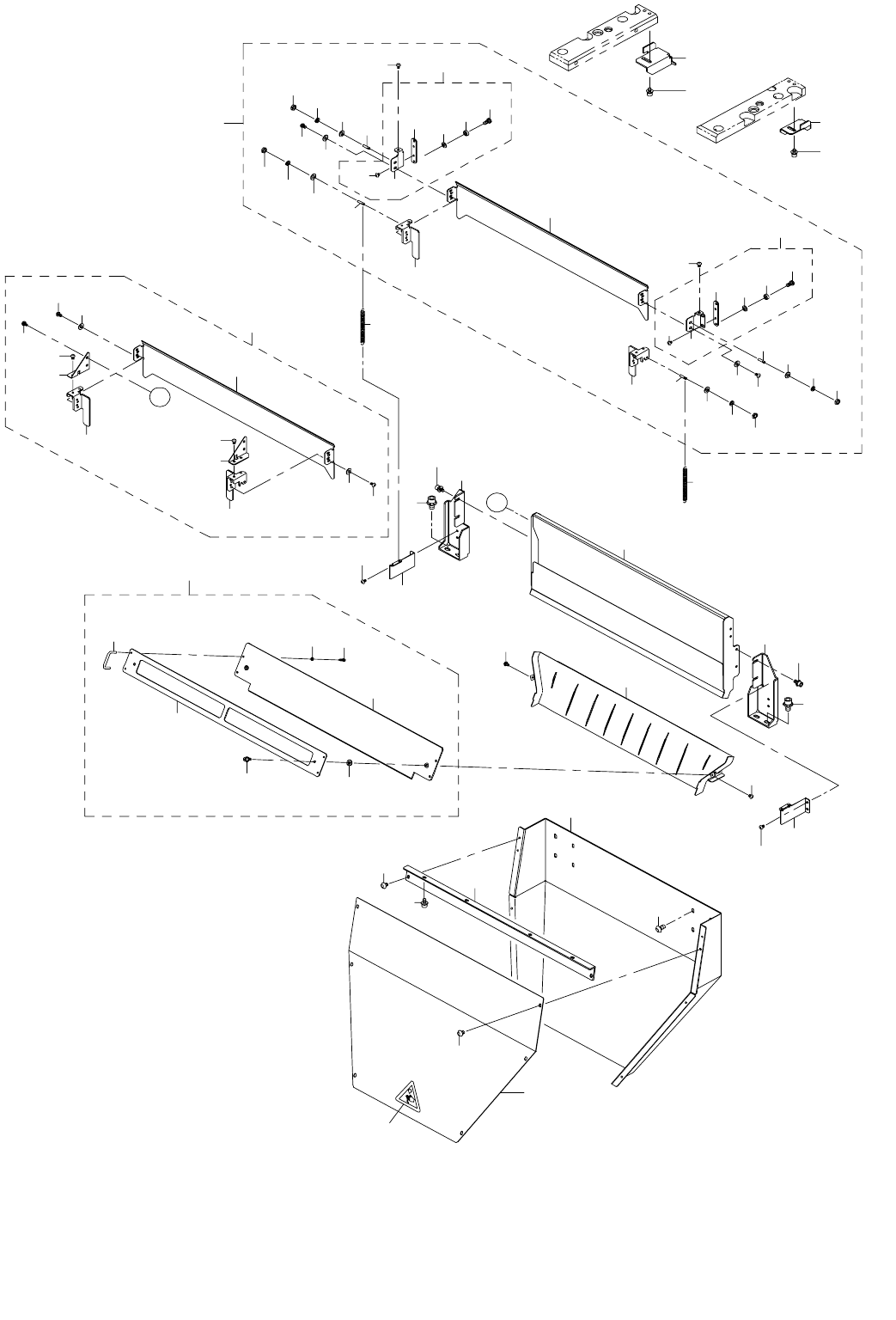

68.TAPE CUTTER UNIT COMPONENTS FOR ETF_REV.D (2)
ＥＴＦ 用テープカッターユニット関係＿ ＲＥＶ．Ｄ（２）
6
56
19
20
22
22
24
23
21
22
24
23
21
25
28
27
23
24
29
30
31
32
26
34
35
38
33
39
37
21
22
23
24
36
40
40
41
42
41
42
18
43
43
21
51
46
50
48
49
45
44
47
2
4
5
1
2
5
3
53
52
53
15
14
16
17
55
56
7
8
13
10
11
9
12
54
61
64
64
62
64
57
60
58
63
64
61
59
64
A
A
- 136 -
NOTE( 注記 ) #01....FOR REPLACING OVERALL CHANGER 一括交換台車用
TRUCK
#02....FOR FIXING BANK 固定バンク用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37917 UPPER_DC_GUIDE_STAND_L
アッパー ＤＣ ガイドスタンド Ｌ
4
2 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
16
3 401-37918 UPPER_DC_GUIDE_STAND_R
アッパー ＤＣ ガイドスタンド Ｒ
4
4 401-37902 UPPER_DC_GUDE_B
アッパー ＤＣ ガイド Ｂ
4
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
6 401-38493 UPDC_COVER_ASSY
上部排出ガイドカバー組
4
7 401-37913 UPDC_COVER_B
アッパー ＤＣ カバー Ｂ
(1)
8 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャ ＴＭ −１４７−１
(2)
9 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
10 401-37912 UPDC_COVER_SUP_PLATE
アッパー ＤＣ カバースプリングプレート
(1)
11 E4607-717-000 STACKER HANDLE
スタッカハンドル
(2)
12 SM-6861052-TP SCREW
六角穴ボルト
(4)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(4)
14
#01
401-26004 SHUTTER_LIFT_BR_L
シャッターリフトブラケット Ｌ
4
15
#01
SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１０
8
16
#01
401-26005 SHUTTER_LIFT_BR_R
シャッターリフトブラケット Ｒ
4
17
#01
SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１０
8
18
#01
401-38494 SHUTTER_ASSY
シャッタ組
4
19 401-25954 SHUTTER_ARM_L
シャッターアーム Ｌ
(1)
20 401-25955 SHUTTER_ARM_R
シャッターアーム Ｒ
(1)
21 401-25987 SPRING_HOOK_A
スプリングフック Ａ
(4)
22 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
23 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
24 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ ４ Ｘ ０．７ ３種
(4)
25 401-37910 UPPER_DC_GUIDE_SHUTTER
アッパー ＤＣ ガイドシャッター
(1)
26 401-26021 SIDE_SUPPORT_L_ASSY
サイドサポート Ｌ 組
(1)
27 401-25996 SIDE_SUPPORT_L
サイドサポート Ｌ
(1)
28 401-25995 BEARING_BASE_PLATE
ベアリングベースプレート
(1)
29 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
30 SB-1040001-00 BEARING
ころがり軸受
(2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
32 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
33 401-26022 SIDE_SUPPORT_R_ASSY
サイドサポート Ｒ 組
(1)
34 401-25997 SIDE_SUPPORT_R
サイドサポート Ｒ
(1)
35 401-25995 BEARING_BASE_PLATE
ベアリングベースプレート
(1)
36 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
37 SB-1040001-00 BEARING
ころがり軸受
(2)
38 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
39 SM-4040855-SN SCREW M4 L=8
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
40 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
41 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43
#01
401-25991 SHUTTER_SPRING
シャッタースプリング
16
44 401-26034 BOTTOM_DISCHARGE_GUIDE(EO)
下排出ガイド（ＥＯ）
4
45 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ ５ Ｌ ＝１０
16
46 401-26033 BOTTOM_COVER_ANGLE
ボトムカバーアングル
4
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
16
48 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
49 401-26035 BOTTOM_DISCHARGE_COVER(EO)
下排出ガイド（ＥＯ）
4
50 CM-3002000-05 FINGER INJURY CAUTION LABEL (75)
指怪我注意シール （７５）
4
51 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
24
52 401-37911 UPDC_GUIDE
アッパー ＤＣ ガイド
4
53 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
54
#01
401-37908 SPRING_BR_R
スプリングブラケット Ｒ
4
55
#01
401-37909 SPRING_BR_L
スプリングブラケット Ｌ
4
56
#01
SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
57
#02
401-38497 SHUTTER_ASSY_EO
シャッタ組＿固定
4
58 401-25954 SHUTTER_ARM_L
シャッターアーム Ｌ
(1)
59 401-25955 SHUTTER_ARM_R
シャッターアーム Ｒ
(1)
60 401-37910 UPPER_DC_GUIDE_SHUTTER
アッパー ＤＣ ガイドシャッター
(1)
61 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
62 401-25952 LOCK_BR_L
ロックブラケット Ｌ
(1)
63 401-25953 LOCK_BR_R
ロックブラケット Ｒ
(1)
64 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(12)
- 137 -
69.FIXING BANK COMPONENTS FOR ETF
ＥＴＦ 用固定バンク関係
64
63
63
62
64
64
61
64
61
59
68
67
61
67
60
68
68
66
60
66
59
68
61
10
2
7
3
4
5
3
8
8
10
11
9
13
6
12
14
15
16
15
16
13
17
21
21
22
22
23
24
23
19
24
25
25
26
26
28
29
27
31
31
30
32
34
34
35
37
35
36
35
35
35
A
A
38
B
B
38
38
38
38
38
35
36
35
37
38
38
38
38
38
38
38
38
38
39
40
40 40
40
40
39
41
41
42
43
45
44
45
44
20
40
30
18
73
52
52
70
71
72
53
54
69
1
56
56
57
58
38
35
33
51
55
2
62
65
48
49
39
47
46
50
