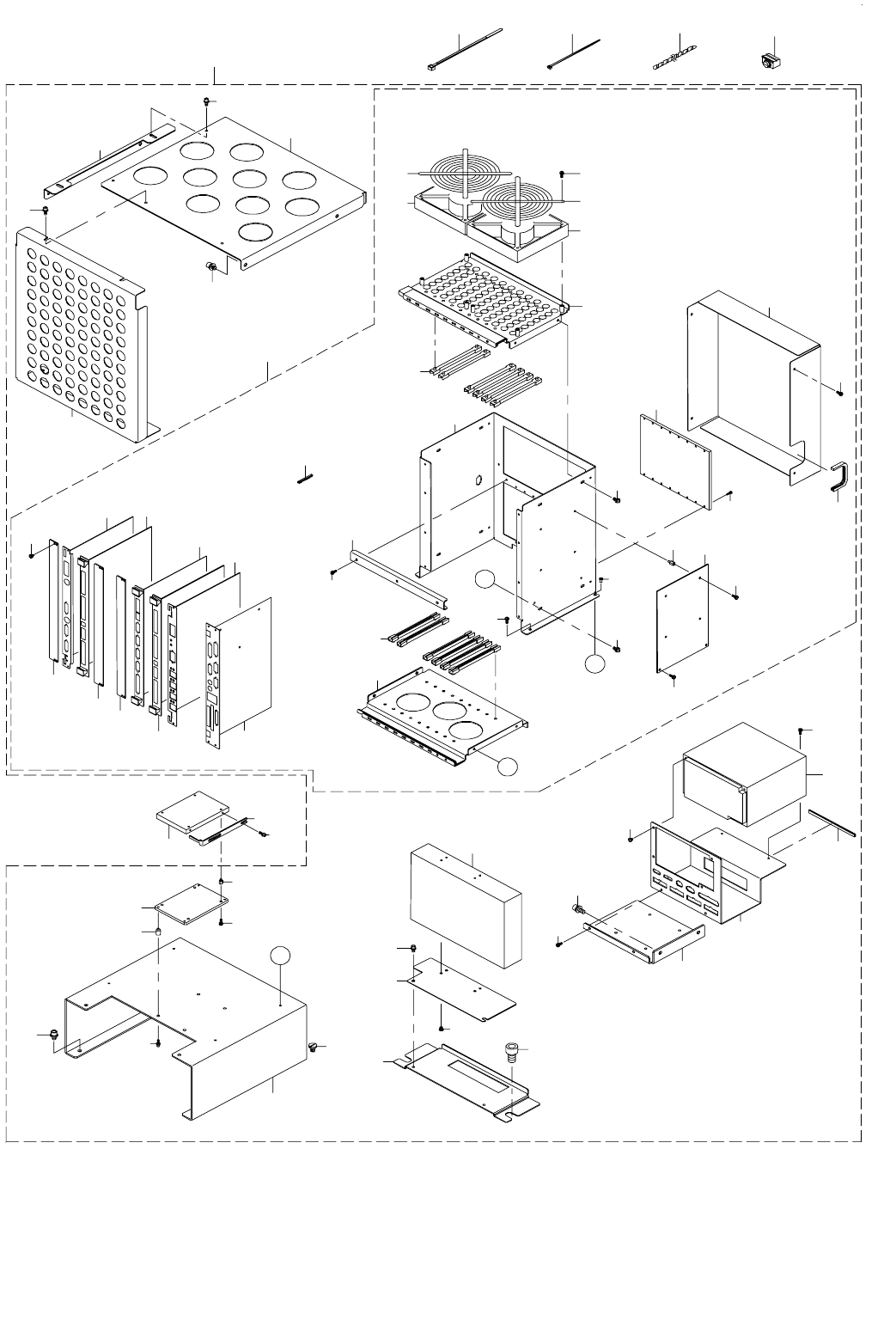

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
2
19
9
29
31
31
37
25
43
43
35
34
32
36
23
39
27
31
A
A
37
32
7
26
24
18
5
11
40
51
52
20
48
47
45
41
41
41
B
B
22
1
31
47
8
9
53
12
17
33
38
44
10
42
42
30
50
28
5760
58
59
19
4
6
12
3
21
49
13
16
14
15
54
56
55
46
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04759 CONTROL_UNIT_ASSY
コントロールユニット
1
2 400-93492 CTRL_SUPPORT
コントロールサポート
(1)
3 400-92121 BATTERY_SUPPORT
バッテリーサポート
(1)
4 400-92120 ATX_BASE
ＡＴＸ ベース
(1)
5 400-63463 ATX_BRACKET
ＡＴＸ ブラケット
(1)
6 400-92122 BATTERY_SUPPORT_PLATE
バッテリーサポートプレート
(1)
7 400-72706 FRONT_TOP_COVER_A
フロント＿トップ＿カバー＿ Ａ
(1)
8 400-93493 FRONT_COVER
フロント＿カバー
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(6)
10 400-48006 ATX PSU
ＡＴＸ 電源
(1)
11 400-48007 BATTERY UNIT
バッテリユニット
(1)
12 400-48047 INCH SCREW
インチスクリュー
(8)
13 E1612-721-000 VIBROISOLATING RUBBER
防振ゴム
(4)
14 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(4)
15 E3032-700-000 EXTENSION NIPPLE
エクステンション ニップル
(4)
16 400-11588 HDD WEIGHT PLATE
ＨＤＤ ウェイトプレート
(1)
17 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
18 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(2)
19 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
20 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
22 401-04760 CTRL_BOX_ASSY
コントロールボックス組
(1)
23 400-93491 CTRL_UNIT_FRAME
コントロールユニットフレーム
(1)
24 400-47085 CTRL_BASE_L
コントロールベース Ｌ
(1)
25 400-47086 CTRL_BASE_U
コントロールベース Ｕ
(1)
26 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
27 400-93494 CTRL_REAR_COVER
コントロール＿リア＿カバー
(1)
28 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.23)
29 HX-0035400-0N SPACER
スペーサ
(6)
30 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ ２．５ Ｌ ＝５
(6)
31 SL-4030691-SC SCREW M3X6
ナベコネジ セムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(20)
32 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
33 SL-4851091-SC SCREW
座金付きねじ
(16)
34 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
36 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
37 HX-0002600-00 GUIDE RAIL
ガイドレール
(12)
38 HX-0066900-00 GROMMET
グロメット
(0.4)
39 400-48002 CPCI BACK BOARD
ＣＰＣＩ バックボード
(1)
40 401-07372 CPU BOARD
ＣＰＵ ボード
(1)
41 E1649-729-000 BRANK PANEL B
ブランクパネル Ｂ
(3)
42 HM-0003300-20 FINGER GUARD
フィンガーガード
(2)
43 400-47702 CTRL UNIT FAN ASM
コントロールユニットファンモータ組
(1)
44 400-48082 SUPER INPAUSE BOARD
ＳＵＰＥＲ ＩＮＰＡＵＳＥ ボード
(1)
45 400-48003 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
(1)
46 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
47 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
(2)
48 400-47528 IP-X5 PCB ASM
ＩＰ − Ｘ ５基板 組図
(1)
49 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ １２ Ｌ ＝２０
(2)
50 HX-0067100-00 GROMMET
グロメット
(0.1)
51 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
53 400-93495 FRONT_TOP_COVER_B
フロントトップカバー＿ Ｂ
(1)
54 401-09193 ENVIRONMENT SYSTEM 132 ASM
環境ディスク組１３２（システム＆データ）
1
55 400-57003 HDD BRACKET
ＨＤＤ ブラケット
1
56 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
57 EA-9500B01-00 CABLE BAND
束線バンド
3
58 HX-0031400-00 SPIRAL TUBE
スパイラルチューブ
0.15
59 HK-0122900-0G CONNECTOR
コネクタ
2
60 HX-0006500-0A CABLE CLIP
束線バンド
1
- 9 -

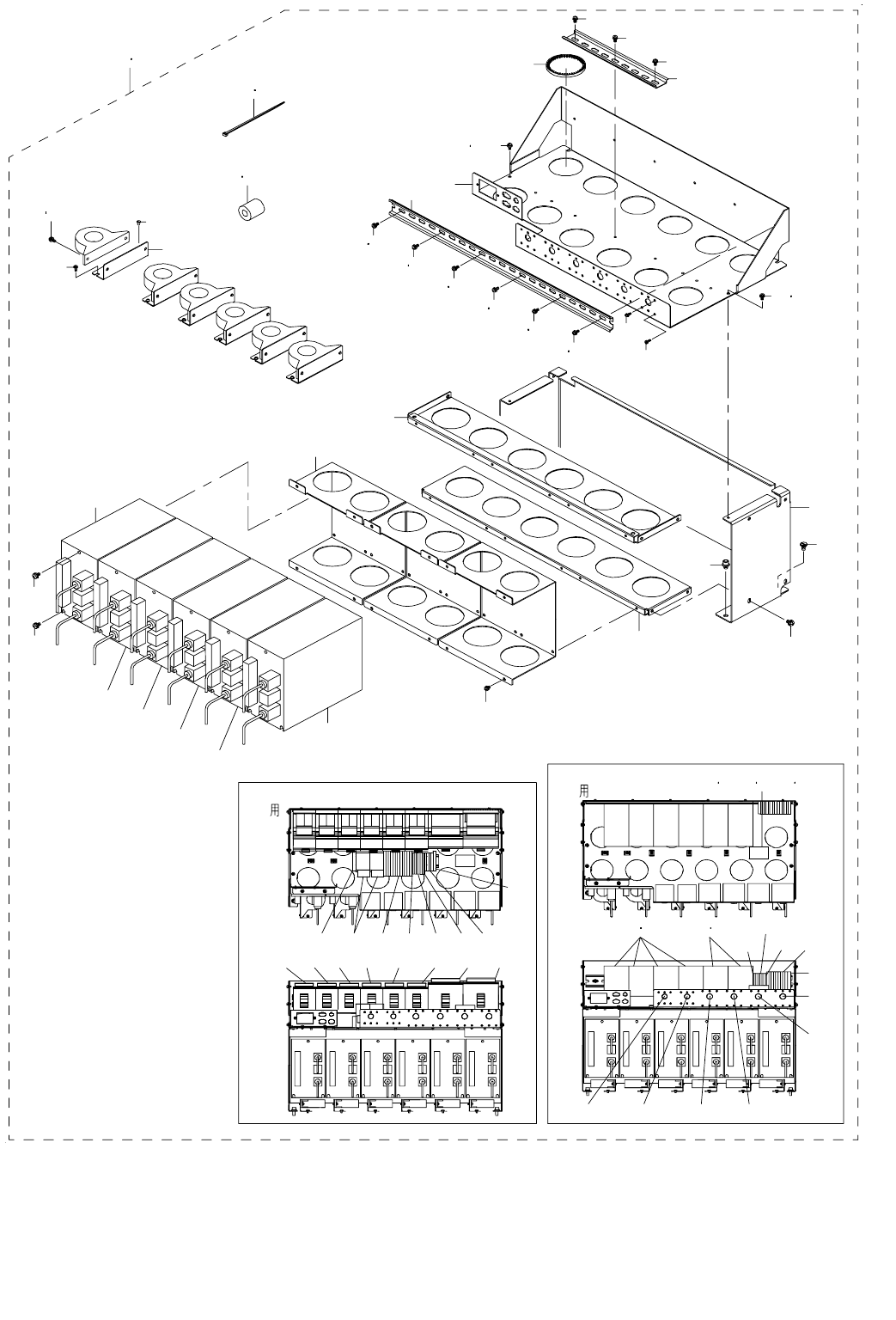

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
