- 19 - 10. COVER COM PONENTS (1) カバー関係（１） ３ ６６ ４ ４ ４ ２４ ２３ ４ ４ ４ ９ ７１ ９ ７１ １０ １０ １２ １１ ２８ ２７ ２６ ２７ ２６ ２ ８ ２６ ２７ ２８ １３ １３ １１ １２ ２６ ２８ ２７ １４ １５ １６ １８ １９ ２０ １６ １８ １９ ２０ １７ ６７ ２９ ３０ ３４ ６０ ５９ ５８ ５７ ５６ ５３ ５５ ４４ ４７ ４６ ４８ ５２ ４９ …
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46767 ATC_ASM
ＡＴＣ 組
4
2 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(4)
3 HX-0029400-00 FIXED BASE
固定ベース
(3)
4 EA-9500B01-00 CABLE BAND
束線バンド
(3)
5 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(3)
6 400-46769 ATC_PLATE
ＡＴＣ プレート
(1)
7 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
8 400-46770 SLIDE_BASE
スライドベース
(1)
9 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ ５ Ｌ ＝１４
(4)
10 400-02128 ATC OPEN SENS ASM
ＡＴＣ オープンセンサ組
(1)
11 400-02127 ATC CLOSE SENS ASM
ＡＴＣ クローズセンサ組
(1)
12 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝５
(4)
13 400-83318 SV_BRACKET
ＳＶ ブラケット
(1)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
15 400-42709 AIR CYLINDER
エアーシリンダー
(1)
16 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
17 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
18 PV-1502060-B0 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
19 PJ-2100061-00 HALF UNION
ハーフユニオン
(1)
20 PX-0505010-00 SILENCER
消音器
(2)
21 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
22 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.16)
23 400-46772 SLIDE_PLATE
スライドプレート
(1)
24 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
25 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
26 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(4)
27 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(4)
28 400-45978 SENSOR DOG
センサドグ
(1)
29 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(1)
30 400-45977 SLIDER ANGLE
スライドアングル
(1)
31 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
32 B2107-816-000 WASHER
座金
(1)
33 400-01286 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
34 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
35 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
36 400-46773 ATC_LABEL
ＡＴＣ ラベル
(1)
37 400-47485 ATC SV CABLE ASM
ＡＴＣ ＳＶ ケーブル組
(1)
38 400-46768 ATC_BASE
ＡＴＣ ベース
(1)
- 19 -

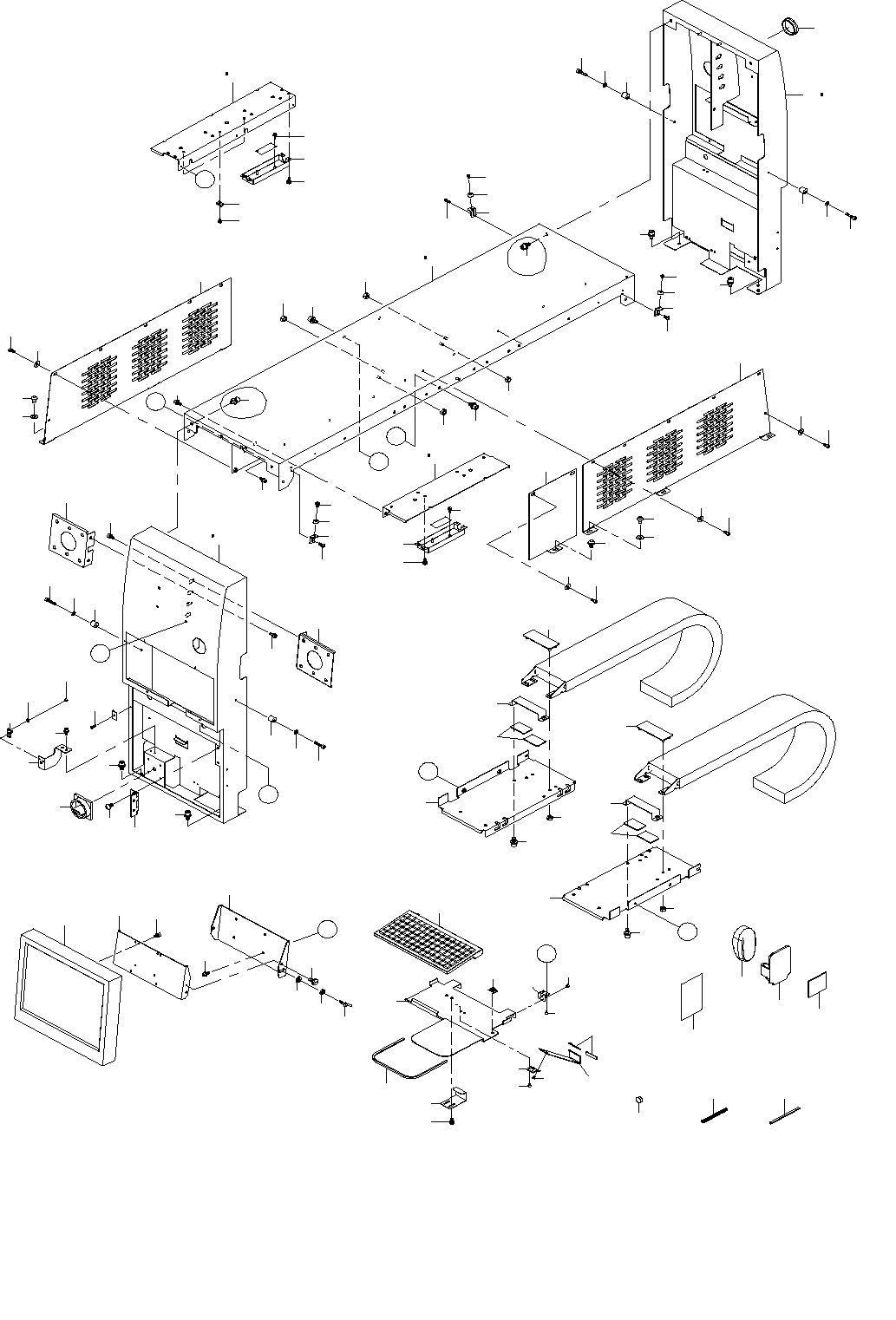

10.COVER COMPONENTS (1)
カバー関係（１）
３ ６６
４
４
４
２４
２３
４
４
４
９
７１
９
７１
１０
１０
１２
１１
２８
２７
２６
２７
２６
２
８
２６
２７
２８
１３
１３
１１
１２
２６
２８
２７
１４
１５
１６
１８
１９
２０
１６
１８
１９
２０
１７
６７
２９
３０
３４
６０
５９
５８
５７
５６
５３
５５
４４
４７
４６
４８
５２
４９
６８
４１
Ａ
Ａ
２３
２４
２５
１８
１８
１８
１８
６７
２３
２５
２４
６７
２
６５
１９
１９
Ｂ
Ｃ
Ｂ
Ｃ
Ｄ
Ｄ
３１
３８
３６
３９
３９
４３
４２
３９
３８
３９
Ｅ
４０
３７
４８
４５
２
６５
４９
１
５４
Ｅ
３２
６４
６３
６２６１
２１
２５
３３
５０
８
２２
１７
５１
７４
３５
７３
７
６
７０
６９
７２
５
７２
７３
７２
７０
６９
７３
５
- 20 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....FOR EXCEPT REAR OPTION 背面オプションがない時使用
#03....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72886 MOUSE_POCKET_SEAL
マウスポケットシール
1
2 400-92955 COVER_FUC
カバーＦＵＣ
2
3 400-63493 COVER_TUC
カバーＴＵＣ
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
5 401-22975 PUNCHING_PLATE
パンチングプレート
2
6
#03
400-99973 PUNCHING_PLATE_JOINT_XL
パンチングプレートジョイントＸＬ
1
7
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
1
8
#03
HX-0029400-00 FIXED BASE
固定ベース
6
9 400-47169 CABLE_CLAMP_B
ケーブルクランプＢ
2
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
11 400-46586 REPEATER BRACKET
リピータブラケット
2
12 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
8
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
14 400-47164 CB_ANGLE_CL
ＣＢアングルＣＬ
1
15 400-47165 CB_ANGLE_CR
ＣＢアングルＣＲ
1
16 400-47166 CABLE_CLAMP_YU
ケーブルクランプＹＵ
2
17 400-47167 CB_BRACKET_Y
ＣＢブラケットＹ
2
18 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
12
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
20 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴムＹ
4
21
#02
HX-0032600-0P GROMMET
ドームプラグ
1
22
#03
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
23 400-49671 COVER CUSHION
カバークッション
4
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
25 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
8
26 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
4
28 SM-6042002-TN BOLT
六角穴ボルト
4
29 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
1
30 400-46637 MOUSE POCKET
マウスポケット
1
31 E2506-716-000 MOP MAGNET
ＭＯＰマグネット
1
32 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
1
33 HX-0002400-0E WIRE HARNESS PARTS
束線パーツ
1
34 HX-0009600-0A GROMMET
エッジングブッシュ
0.5
35
#03
WP-0450816-SC WASHER
平座金
2
36 400-93805 KB_BRACKET
キーボードブラケット
1
37 400-47173 KB_STAND
ＫＢスタンド
1
38 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
3
39 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
12
40 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
2
41 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
1
42 400-01440 KB CLAMP
ＫＢクランプ
1
43 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
44
#01
HA-0053800-00 SWITCH
メインスイッチ
1
45 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
2
46 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
4
47 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
2
48 400-47180 CABLE_GUIDE_C
ケーブルガイドＣ
2
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
50 HX-0032600-0A BUSH
ブッシュ
2
51 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
1
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
53 400-47171 LCD_BRACKET_R
ＬＣＤブラケットＲ
1
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
55 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ＝６．３５ Ｈ＝２．９
2
56 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
1
57 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
1
58 161-87007 WING BOLT
蝶ボルト
1
59 400-47196 LED_BRACKET
ＬＥＤブラケット
1
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
61 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
62 HX-0067100-00 GROMMET
グロメット
0.8
63 400-02325 HDD ACCESS LAMP ASM
ＨＤＤアクセスランプ組
1
64 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
1
65 400-92955 COVER_FUC
カバーＦＵＣ
2
66
#03
401-00031 COVER_TUC_XL
カバーＴＵＣ＿ＸＬ
1
67 400-92371 STOPPER_SUPPORT_C
ストッパサポートＣ
4
68 400-48083 15INCH LCD MODULE
１５インチＬＣＤモジュール
1
69 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
6
70 WP-0651646-SC WASHER
平座金
6
71
#03
400-92081 CABLE_CLAMP_B_XL
ケーブルクランプＢ＿ＸＬ
2
72 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
14
73 WP-0450816-SC WASHER
平座金
14
74
#03
SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
2
