- 25 - 13.COVER COMPONENTS (4) カバー関 係（４） 4 4 4 48 12 55 12 55 18 15 17 16 18 15 16 17 14 13 14 13 3 11 19 56 19 56 19 56 19 56 4 91 45 3 A A 11 B C D B C D 35 36 34 39 40 42 43 34 31 31 31 31 31 31 35 31 41 41 39 26 22 2…
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-70382 COVER_HINGE_R
カバーヒンジ Ｒ
4
2
#02
400-92164 IF_PANEL_SPACER_XL
ＩＦ パネルスペーサ＿ ＸＬ
4
3 SL-6040892-TN BOLT
座金付き六角穴ボルト
24
4 400-47190 HOLDER_BRACKET
ホルダーブラケット
1
5 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
6 400-46640 USB BRACKET
ＵＳＢ ブラケット
1
7 400-46641 USB BOX
ＵＳＢ ボックス
1
8 HX-0029400-00 FIXED BASE
固定ベース
2
9 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
10 SL-6061292-TN SCREW
座金付き六角穴ボルト
3
11 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
4
12 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
12
13 400-47191 FBC_BRACKET
ＦＢＣ ブラケット
2
14 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
15 E5158-715-000 MAGNET CATCH
マグネットキャッチ
4
16 NM-6040001-SC NUT M4
六角ナット Ｍ ４
8
17 400-47192 CATCH_BRACKET
キャッチブラケット
2
18 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
4
19
#03
400-93499 FBB_BRACKET
ＦＢＢ ＿ブラケット
4
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
16
21
#02
400-93383 IF_PANEL_L_BRACKET
ＩＦ ＿パネル＿ Ｌ ＿ブラケット
1
22 400-93498 COVER_FB_B
カバー ＦＢ ＿ Ｂ
8
23 400-83362 MAIN POWER SWITCH NOTICE LABEL
電源切断注意ラベル
1
24 400-47160 COVER_RB_C
カバー ＲＢ ＿ Ｃ
1
25 400-63520 COVER_FB_C
カバー ＦＢ Ｃ
1
26
#02
400-92147 COVER_FB_BSF_LFRR_XL
カバー ＦＢ ＿ ＢＳＦ ＿ ＬＦＲＲ ＿ ＸＬ
2
27 168-70206 GRAVITY SEAL
荷重中心シール
1
28
#03
SL-6040892-TN BOLT
座金付き六角穴ボルト
16
29 400-47229 STOPPER_RUBBER
ストッパーラバー
2
30 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
32
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
8
32 400-93502 COVER_SB_R
カバー ＳＢ ＿ Ｒ
1
33 400-65399 BASE FAN SR ASM
ベースファン ＳＲ 組
1
34 400-93501 COVER_SB_L
カバー ＳＢ ＿ Ｌ
1
35 400-65393 BASE FAN SL ASM
ベースファン ＳＬ 組
1
36 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
16
37 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
12
38
#02
400-92148 COVER_FB_BSF_RFLR_XL
カバー ＦＢ ＿ ＢＳＦ ＿ ＲＦＬＲ ＿ ＸＬ
2
39
#02
SL-6061692-TN BOLT
座金付き六角穴ボルト
2
40
#02
400-92168 SIDE_SUPPORT_XL
サイドサポート＿ ＸＬ
4
41 400-70381 COVER_HINGE_L
カバーヒンジ Ｌ
4
42
#01
HK-0429901-4A CAP
キャップ
2
43 400-93500 SIDE_SUPPORT
サイドサポート
4
44 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
45 400-00497 I/F PANEL L
Ｉ ／ Ｆ パネル Ｌ
2
46 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
8
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
48 400-47187 IF_PANEL_R_BRACKET
ＩＦ パネル Ｒ ブラケット
1
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
50 400-92198 COVER_SB_B
カバー ＳＢ ＿ Ｂ
2
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
52 SL-4033591-SC SCREW M3X35
セムスねじ
12
53
#02
400-70383 COVER_LS
カバー＿ ＬＳ
1
54
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
2
55 168-70206 GRAVITY SEAL
荷重中心シール
2
56 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
2
57 HX-0066000-00 DUST COVER
ダストカバー
1
58 L800E-821-0A0 POWER ON LAMP 200V CABLE ASM
パワーオンランプ ２００ Ｖ 束線組
1
59 L804E-921-0A0 POWER ON LAMP 400V CABLE ASM
パワーオンランプ ４００ Ｖ 束線組
1
60 HM-0010100-10 FILTER
フィルター
3
61 HX-0009600-00 GROMMET
エッジングブッシュ
0.6
62 400-01512 COVER STUD YF
カバースタッド ＹＦ
8
63 400-92199 COVER_SB_C
カバー ＳＢ ＿ Ｃ
1
64 400-92197 COVER_SB_A
カバー ＳＢ ＿ Ａ
1
65
#02
400-92149 COVER_SB_L_XL
カバー ＳＢ ＿ Ｌ ＿ ＸＬ
1
66
#02
400-92150 COVER_SB_R_XL
カバー ＳＢ ＿ Ｒ ＿ ＸＬ
1
67 HM-0003300-30 FAN GUARD
ファンガード
3
68 400-92193 COVER_FB_A
ＦＢ ＿ Ａ カバー
4
69
#02
400-92146 COVER_FB_BSR_XL
カバー ＦＢ ＿ ＢＳＲ ＿ ＸＬ
4
70
#02
400-92145 COVER_FB_BC_XL
カバー ＦＢ ＿ ＢＣ ＿ ＸＬ
4
- 25 -

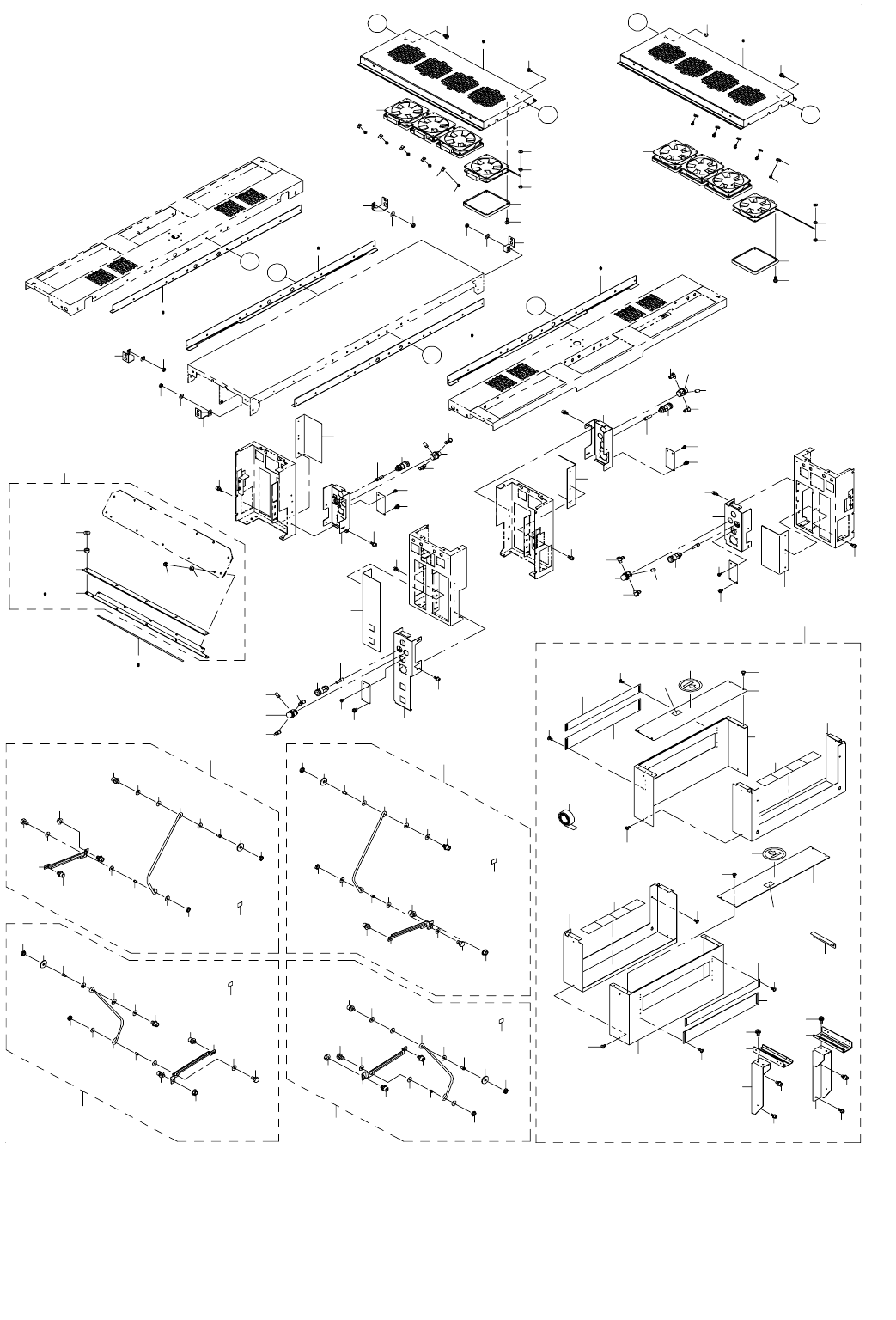

13.COVER COMPONENTS (4)
カバー関係（４）
4
4
4
48
12
55
12
55
18
15
17
16
18
15
16
17
14
13
14
13
3
11
19
56
19
56
19
56
19
56
4
91
45
3
A
A
11
B
C
D
B
C
D
35
36
34
39
40
42
43
34
31
31
31
31
31
31
35
31
41
41
39
26
22
23
23
22
24
21
25
20
47
47
73
74
60
59
72
69
68
65
67
64
67
67
63
85
83
61
77
81
82
86
72
79
88
89
89
89
87
90
76
90
76
87
89
89
89
88
82
81
86
79
79
77
78
63
72
59
60
72
67
67
64
67
65
68
69
31
79
57
75
80
58
80
57
75
83
78
84
84
84
84
70
70
58
66
66
71
71
62
62
40
42
28
43
31
27
27
37
37
33
33
38
29
38
30
61
62
85
32
32
49
50
51
53
54
52
53
54
52
50
49
51
6
46
7
9
46
46
46
6
6
8
8
10
5
10
7
8
8
8
8
10
5
7
9
5
8
6
8
9
5
7
9
10
45
44
1
1
1
2
62
91
91
91
92 93
- 26 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様用
#03....TYPE XL(EN) ＸＬ 仕様（ＥＮ）
#04....OPTIONAL PARTS オプション部品
#05....FOR FRONT ･ LEFT-RIGHT(EN) 手前・左右（ＥＮ）用
#06....FOR REAR ･ LEFT-RIGHT(EN) 奥・左右（ＥＮ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-95343 BANK_SWITCH_COVER_AB
バンクスイッチカバー ＡＢ
3
2 400-95344 BANK_SWITCH_COVER_C
バンクスイッチカバー Ｃ
1
3 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
5
#04
PX-0551030-00 SILENCER
サイレンサ
4
6
#04
PJ-3091000-03 SOCKET
ソケット
4
7
#04
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
8
8
#04
PJ-3040651-03 SWIVEL ELBOW
自在エルボ
8
9
#04
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
8
10
#04
PV-0151240-00 HAND VALVE
手動弁（押ボタン形）
4
11 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ ４ Ｘ ０．７ Ｌ ＝１０
4
12 400-47152 COVER_CUC
カバー ＣＵＣ
2
13 HX-0029400-00 FIXED BASE
固定ベース
10
14 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
15 NM-6040001-SC NUT M4
六角ナット Ｍ ４
32
16 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
32
17 NM-6040001-SC NUT M4
六角ナット Ｍ ４
32
18 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ ４ Ｌ ＝１２
32
19 400-63502 COVER_SUPPORT
カバーサポート
4
20
#01
400-94089 SAFETY_COVER_ASSY(EN)
セーフティカバー組（ＥＮ）
4
21 400-93172 SAFETY_COVER_STUD_PLATE_EN
セーフティカバースタッドプレート＿ ＥＮ
(1)
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(10)
23 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(10)
24 400-72861 SAFETY_COVER_GUARD(EN)
セーフティカバーガード（ＥＮ）
(1)
25
#02
400-93172 SAFETY_COVER_STUD_PLATE_EN
セーフティカバースタッドプレート＿ ＥＮ
(1)
26
#03
400-94066 CONVEYOR_COVER_XL_ASM
搬送カバー ＸＬ 組
1
27
#03
400-33897 BCR BEAM(EN)
バーコードリーダビーム（ＥＮ）
(4)
28
#03
400-92076 BCR_RAIL_SUPPORT_B_XL
ＢＣＲ レールサポート Ｂ
(2)
29
#03
400-94206 BCR_RAIL_SUPPORT_A_XL
ＢＣＲ レールサポート Ａ
(2)
30
#03
400-33904 BCR COVER BRACKET(EN)
バーコードリーダブラケット（ＥＮ）
(2)
31 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(40)
32 401-05884 LOAD PROHIBITION LABEL
荷重禁止シール
(1)
33
#03
SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
34 E5721-729-000 LABEL
荷重禁止シール
(2)
35 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
36 400-01490 TAPE
テープ
(3)
37
#03
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
38
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
39
#03
400-92183 EN_CONVEYOR_COVER_U_XL
ＥＮ コンベヤカバーＵ＿ＸＬ
(2)
40
#03
400-92184 EN_CONVEYOR_COVER_C_XL
ＥＮ コンベヤカバーＣ＿ＸＬ
(2)
41
#03
400-92185 EN_CONVEYOR_COVER_B_XL
ＥＮ コンベヤカバーＢ＿ＸＬ
(2)
42
#03
400-92186 EN_COVER_SHUTTER_U_XL
ＥＮ カバーシャッタＵ＿ＸＬ
(2)
43
#03
400-92187 EN_COVER_SHUTTER_B_XL
ＥＮ カバーシャッタＢ＿ＸＬ
(2)
44
#04
400-84932 BANK_SWITCH_BRACKET_A
バンクスイッチブラケット Ａ
1
45
#04
400-84933 BANK_SWITCH_BRACKET_B
バンクスイッチブラケット Ｂ
2
46
#04
PJ-3010600-04 REDUCER
レジューサ
4
47 HM-0021700-10 FAN MOTOR
ファンモータ
8
48
#04
400-84934 BANK_SWITCH_BRACKET_C
バンクスイッチブラケット Ｃ
1
49 400-92375 COVER_TU_SUPPORT_R
カバー ＴＵ サポート Ｒ
2
50 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
4
51 NM-3040510-SL FLANGE NUT
フランジ付きナット
4
52 400-92374 COVER_TU_RUPPORT_L
カバー ＴＵ サポート Ｌ
2
53 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
4
54 NM-3040510-SL FLANGE NUT
フランジ付きナット
4
55
#02
400-92961 COVER_CUC_XL
カバー ＣＵＣ ＿ ＸＬ
2
56
#02
400-92161 COVER_SUPPORT_XL
カバーサポート＿ ＸＬ
4
57 400-69694 SAFETY_ROD_R_ASSY
セーフティロッド Ｒ 組
2
58 E3065-729-000 SHAFT LABEL
シャフトラベル
(1)
59 WP-0651646-SC WASHER
平座金
(1)
60 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
61 400-69686 ROD_GUIDE_R
ロッドガイド Ｒ
(1)
62 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
63 NM-3060810-SF NUT M6
フランジ付きナット
(1)
64 400-69683 SAFETY_ROD
セーフティロッド
(1)
65 400-69687 ROD_BOSS
ロッドボス
(1)
66 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
67 400-69691 WASHER
座金
(3)
68 WP-0612056-SE WASHER 6.1X18.5X2
平座金 ６．１ Ｘ １８．５ Ｘ ２
(1)
69 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
70 400-69692 GUIDE_COLOR
ガイドカラー
(1)
71 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(1)
72 400-69691 WASHER
座金
(2)
73 400-47753 COVER TOP FAN L ASM
カバートップファン（Ｌ）組
1
74 400-47755 COVER TOP FAN R ASM
カバートップファン（Ｒ）組
1
75 400-69693 SAFETY_ROD_L_ASSY
セーフティロッド Ｌ 組
2
76 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
77 400-69692 GUIDE_COLOR
ガイドカラー
(1)
78 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ ６ Ｌ ＝２０
(1)
79 400-69691 WASHER
座金
(2)
80 E3065-729-000 SHAFT LABEL
シャフトラベル
(1)
81 WP-0651646-SC WASHER
平座金
(1)
82 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(1)
83 400-69685 ROD_GUIDE_L
ロッドガイド Ｌ
(1)
84 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
85 NM-3060810-SF NUT M6
フランジ付きナット
(1)
86 400-69683 SAFETY_ROD
セーフティロッド
(1)
87 400-69687 ROD_BOSS
ロッドボス
(1)
88 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
89 400-69691 WASHER
座金
(3)
90 WP-0612056-SE WASHER 6.1X18.5X2
平座金 ６．１ Ｘ １８．５ Ｘ ２
(1)
91
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
16
92
#05
400-77282 POSITION LABEL F
ポジションラベル Ｆ
1
93
#06
400-77349 POSITION LABEL R
ポジションラベル Ｒ
1
