FX-3R-Rev05 - 第41页
- 34 - RE F.NO NOTE P ART NO D E S C R I P T I O N 品 名 Qt y 1 40 0-46 70 8 LI NEAR_ GUI DE_ Y リニアガイド Ｙ 2 2 401 -04701 Y LIN EAR MOTOR STATOR 768 Ｙ 軸リニアモータ固定子７６８ 2 3 SM-605160 2-TN SCREW 六角穴ボルト 64 4 40 0-46 709 CA BLE_ BE…
- 33 -

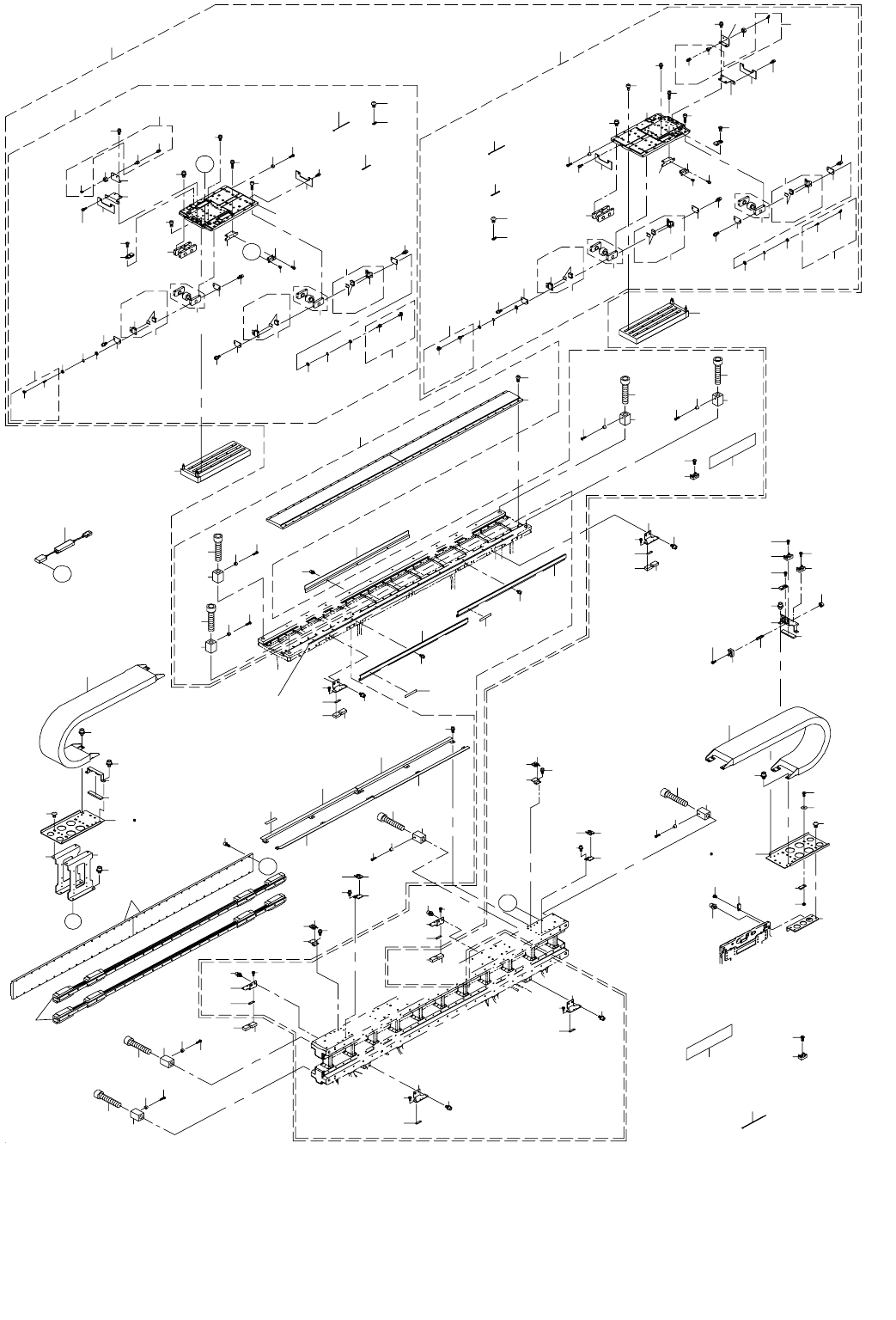

17.X-Y COMPONENTS (2)(LEFT STATION)
Ｘ−Ｙ関係（２）(左ステーション）
2
3
7
7
8
8
86
85
86
87
88
88
85
88
85
18
19
18
18
18
19
23101
23
19
19
23
101
10123
27
25
A
A
33
34
16
15
33
46
46
49
48
49
48
51
50
51
50
51
51
50
29
91
92
92
80
80
80
13
14
24
12
13
14
103
103
5
104
105
106
114
115
114
115
116
117
102
B
25
12
11
80
26
27
11
1
26
87
86
85
87
88
7
8
87
24
101
55
50
17
53
52
4
98
86
95
96
97
107
108
110
108
110
112
111
110
108
109
110
52
53
90
8
10
9
9
10
9
10
9
10
82
81
81
82
82
81
81
82
32
31
72
73
72
38
39
38
39
40
41
43
44
76
77
78
78
74
74
75
75
89
4
105
95
99
100
34
41
32
72
31
40
73
29
54
54
113
83
84
102
55
28
56
56
79
7
92
92
72
73
72
31
73
73
72
72
73
31
72
73
58
59
57
57
58
59
70
70
63
62
30
61
60
30
63
62
61
60
64
66
65
67
64
65
66
69
68
64
66
65
69
68
67
71
71
45
47
47
45
6
C
C
5 104
20
20
20
21
22
20
42
43
44
42
93
B
94
93
35
37
36
36
37
35
36
35
37
36
37
35
64
66
65
36
35
37
36
35
37
73
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46708 LINEAR_GUIDE_Y
リニアガイド Ｙ
2
2 401-04701 Y LINEAR MOTOR STATOR 768
Ｙ 軸リニアモータ固定子７６８
2
3 SM-6051602-TN SCREW
六角穴ボルト
64
4 400-46709 CABLE_BEAR_Y
ケーブルベア Ｙ
2
5 401-12432 PLASTIC_RAIL_SUPPORT_YS
プラスチックレールサポート ＹＳ
2
6 401-23584 LINEAR SCALE SENSOR HEAD Y
リニアスケールセンサヘッド Ｙ
2
7 401-22976 Y_STOPPER
Ｙ ストッパ
4
8 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
9 400-90280 RUBBBER_FEET
ゴム足
4
10 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
4
11 400-46720 FSD_BRACKET
ＦＳＤ ブラケット
2
12 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
4
13 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
2
14 SL-4031481-SC SCREW M3 L=14
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１４
8
15 HX-0029400-00 FIXED BASE
固定ベース
10
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
10
17 401-04646 CAUTION_LABEL_70
リニア注意ラベル
1
18 400-46729 Y_LMT_BRACKET
ＹＬＭＴ ブラケット
4
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
8
20 400-46740 MSC_GUARD
ＭＳＣ ガード
4
21 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
12
22 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
23 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
4
24 400-47496 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
2
25 400-47497 FD-FLOAT(FR)SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
2
26 400-70397 FD-FLOAT(RF)SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
2
27 400-70400 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
2
28 401-04614 YS_AXIS_ASM_L
ＹＳ 軸組 Ｌ
1
29 401-04620 Y_LINEAR_BASE_S_ASM_L
Ｙ リニアベースＳ組Ｌ
(2)
30 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
31 401-23570 ROLLER_ASM
ローラ組
(2)
32 SM-6051602-TN SCREW
六角穴ボルト
(12)
33 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ ５ Ｌ ＝２５
(4)
34 SM-6051602-TN SCREW
六角穴ボルト
(15)
35 401-04625 LUBE_ASM
ルーブ組
(6)
36 401-04640 LUBE_BR
ルーブブラケット
(1)
37 401-04641 C_LUBE
Ｃ ルーブ
(1)
38 400-90280 RUBBBER_FEET
ゴム足
(1)
39 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
40 401-04633 Y_MSH_BRACKET_S
Ｙ ＭＳＨ ブラケット Ｓ
(1)
41 SL-6041892-TN SCREW M4 L=18
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１８
(2)
42 400-68315 Y-MSC BRACKET R
Ｙ − ＭＳＣ ブラケット Ｒ
(1)
43 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
44 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
45 HP-0017702-00 TERMINAL
圧着端子
(2)
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
47 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(2)
48 400-47387 LINEAR_SCRAPER_BRACKET
リニアスクレイパブラケット
(1)
49 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１２
(2)
50 400-47388 LINEAR_SCRAPER
リニアスクレイパ
(2)
51 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
52 HX-0034400-00 FIXED BASE
束線パーツ
(1)
53 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
54 EA-9500B01-00 CABLE BAND
束線バンド
(1)
55 401-04631 Y_LINEAR_BASE_S
Ｙ リニアベース Ｓ
(1)
56 401-23571 ROLLER_B_ASM
ローラＢ組
(2)
57 401-23591 ASM_GRESSE_NIPPLE_A
グリスニップル Ａ 組
(2)
58 401-23568 GREASE_NIPPLE
グリスニップル
(1)
59 401-23569 NIPPLE_STUD
ニップルスタッド
(1)
60 401-23592 ASM_GRESSE_NIPPLE_B
グリスニップル Ｂ 組
(2)
61 401-23568 GREASE_NIPPLE
グリスニップル
(1)
62 401-23560 NIPPLE_STUD_B
ニップルスタッド Ｂ
(1)
63 401-23564 GREASE_UNION
グリスユニオン
(1)
64 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(4)
65 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
66 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
67 401-23593 ASM_GREESE_ELBOW
グリスエルボ組
(2)
68 401-23563 GREASE_ELBOW
グリスエルボ
(1)
69 401-23559 ELBOW_STUD
エルボスタッド
(1)
70 401-23561 NIPPLE_JOINT_BR
ニップルジョイントブラケット
(1)
71 401-23562 GREASE_TUBE
グリスチューブ
(0.8)
72 401-04642 BEARING_SCRAPER_YS
ベアリングスクレイパ ＹＳ
(8)
73 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(12)
74 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(6)
75 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
(2)
76 401-04665 OIL_GUARD_BR_S
オイルガードブラケット Ｓ
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(3)
78 401-04635 MSC_GUARD_BR_S_L
ＭＳＣ ガードブラケット＿Ｓ＿Ｌ
(2)
79 401-04622 Y_FRAME_S_ASM_L
ＹフレームＳ組Ｌ
(1)
80 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
(4)
81 400-90280 RUBBBER_FEET
ゴム足
(4)
82 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
83 HX-0029400-00 FIXED BASE
固定ベース
(4)
84 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
85 400-46720 FSD_BRACKET
ＦＳＤ ブラケット
(2)
86 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(4)
87 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
(2)
88 SL-4031481-SC SCREW M3 L=14
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１４
(8)
89 401-04646 CAUTION_LABEL_70
リニア注意ラベル
(1)
90 401-04701 Y LINEAR MOTOR STATOR 768
Ｙ 軸リニアモータ固定子７６８
(2)
91 SM-6051602-TN SCREW
六角穴ボルト
(64)
92 401-22976 Y_STOPPER
Ｙ ストッパ
(4)
93 400-46727 CB_BRACKET_YSA
ＣＢ ブラケット ＹＳＡ
2
94 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
4
95 HX-0034400-00 FIXED BASE
束線パーツ
2
96 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
97 WP-0450816-SC WASHER
平座金
1
98 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ ４ Ｘ ０．７ ３種
1
99 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
100 400-91396 MAGNETIC SCALE Y
マグネスケール Ｙ
4
101 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
4
102 401-04704 Y LINEAR MOTOR ASM
Ｙ リニアモータ組
4
103 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
16
104 400-46721 PLASTIC_RAIL_SUPPORT_Y
プラスチックレールサポート Ｙ
2
105 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
8
106 401-02721 CABLE_CLAMP_YF
ケーブルクランプ ＹＦ
1
107 400-81949 CABLE_CLAMP_YN
ケーブルクランプ ＹＮ
1
108 HX-0029400-00 FIXED BASE
固定ベース
3
109 HX-0034400-00 FIXED BASE
束線パーツ
1
110 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
111 HX-0005600-0A SPACER
スペーサ
1
112 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
1
113 EA-9500B02-00 CABLE BAND
束線バンド
8
114 400-47386 CABLE_CLAMP_RUBBER_Y
ケーブルクランプラバー Ｙ
2
115 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１６
4
116 400-46722 CB_BRACKET_YC
ＣＢ ブラケット ＹＣ
1
117 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ ６ Ｌ ＝２５
2
- 35 -
18.X-Y COMPONENTS (3)(LEFT STATION)(TYPE XL)
Ｘ−Ｙ関係（３）(左ステーション）（ＸＬ 仕様）
3
4
7
7
8
8
86
85
86
87
88
88
85
88
85
18
19
18
18
18
19
105103
105
19
19
105
103
103105
101
107
A
A
20
20
20
21
33
34
16
15
33
49
48
49
48
51
50
51
50
51
51
50
28
93
93
94
94
94
13
14
106
12
13
14
109
109
6
110
111
112
120
121
120
121
122
123
104
B
107
12
11
94
108
101
11
1
108
87
86
85
87
88
7
8
87
106
103
55
50
17
53
52
22
5
98
86
95
96
97
113
114
116
114
116
118
117
116
114
115
116
52
53
8
10
9
9
10
9
10
9
10
82
81
81
82
82
81
81
82
32
38
39
38
39
40
41
76
77
78
79
75
89
5
111
95
99
102
34
41
32
40
28
54
119
83
84
104
55
27
56
56
80
7
93
93
43
44
42
70
70
63
62
30
61
60
30
63
62
61
60
71
29
72
6 110
3
2
20
43
44
42
100
46
45
45
47
47
47
47
45
45
46
92
91
90
124
124
125
B
26
24
23
25
100
75
79
78
91
74
74
36
35
37
73
74
35
58
59
36
37
57
73
73
31
64
66
65
74
31
35
36
37
74
66
65
73
67
68
69
64
35
73
74
65
69
37
67
64
68
36
73
74
73
74
73
64
66
65
35
36
37
35
37
36
31
66
31
58
59
57
29
72
71
54
