- 41 - 21.X- Y COMPONENT S (6) Ｘ−Ｙ関 係 （ ６ ） 3 54 3 54 2 4 4 2 3 8 54 3 8 54 9 10 3 8 54 3 8 54 3 54 3 54 4 2 14 15 55 15 55 14 22 56 22 56 13 23 16 16 17 10 27 29 29 30 30 31 31 34 34 33 26 35 12 35 19 37 37 40 57 40 57 …
- 40 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93163 Y_LINEAR_GUIDE_XL
Ｙ リニアガイド＿ ＸＬ
2
2 401-04701 Y LINEAR MOTOR STATOR 768
Ｙ 軸リニアモータ固定子７６８
1
3 401-04702 Y LINEAR MOTOR STATOR 480
Ｙ 軸リニアモータ固定子４８０
2
4 SM-6051602-TN SCREW
六角穴ボルト
72
5 400-93370 CABLE_BEAR_Y_XL
ケーブルベア Ｙ ＿ ＸＬ
2
6 401-12432 PLASTIC_RAIL_SUPPORT_YS
プラスチックレールサポート ＹＳ
2
7 401-22976 Y_STOPPER
Ｙ ストッパ
4
8 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
4
9 400-90280 RUBBBER_FEET
ゴム足
4
10 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
4
11 400-46720 FSD_BRACKET
ＦＳＤ ブラケット
2
12 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
4
13 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
2
14 SL-4031481-SC SCREW M3 L=14
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１４
8
15 HX-0029400-00 FIXED BASE
固定ベース
10
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
10
17 401-04646 CAUTION_LABEL_70
リニア注意ラベル
1
18 WP-0450816-SC WASHER
平座金
1
19 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ ４ Ｘ ０．７ ３種
1
20 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
21 400-44532 MAGNETIC SCALE Y SENOR UNIT
マグネチックスケール Ｙ センサユニット
4
22 400-48080 MAGNETIC SCALE Y XL
マグネスケール Ｙ ＸＬ
4
23 401-04704 Y LINEAR MOTOR ASM
Ｙ リニアモータ組
4
24 400-47495 FD-FLOAT(FF)SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
2
25 400-47498 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
2
26 400-70398 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
2
27 400-70399 FD-FLOAT(RR)SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
2
28 401-04615 YS_AXIS_ASM_XL
ＹＳ 軸組 ＸＬ
1
29 401-04621 Y_LINEAR_BASE_S_ASM_XL
ＹリニアベースＳ組ＸＬ
(2)
30 NM-6060001-SC NUT M6
六角ナット Ｍ ６ １種
(2)
31 401-23570 ROLLER_ASM
ローラ組
(2)
32 SM-6051602-TN SCREW
六角穴ボルト
(12)
33 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ ５ Ｌ ＝２５
(4)
34 SM-6051602-TN SCREW
六角穴ボルト
(15)
35 401-04625 LUBE_ASM
ルーブ組
(6)
36 401-04640 LUBE_BR
ルーブブラケット
(1)
37 401-04641 C_LUBE
Ｃルーブ
(1)
38 400-90280 RUBBBER_FEET
ゴム足
(1)
39 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(1)
40 401-04633 Y_MSH_BRACKET_S
Ｙ ＭＳＨ ブラケット Ｓ
(1)
41 SL-6041892-TN SCREW M4 L=18
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１８
(2)
42 400-68315 Y-MSC BRACKET R
Ｙ−ＭＳＣブラケットＲ
(1)
43 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
44 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(2)
45 400-47390 MSU_BRACKET
ＭＳＵ ブラケット
(2)
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
48 400-47387 LINEAR_SCRAPER_BRACKET
リニアスクレイパブラケット
(1)
49 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１２
(2)
50 400-47388 LINEAR_SCRAPER
リニアスクレイパ
(2)
51 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
52 HX-0034400-00 FIXED BASE
束線パーツ
(1)
53 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
54 EA-9500B01-00 CABLE BAND
束線バンド
(1)
55 401-04631 Y_LINEAR_BASE_S
Ｙ リニアベース Ｓ
(1)
56 401-23571 ROLLER_B_ASM
ローラ Ｂ 組
(2)
57 401-23591 ASM_GRESSE_NIPPLE_A
グリスニップル Ａ 組
(2)
58 401-23568 GREASE_NIPPLE
グリスニップル
(1)
59 401-23569 NIPPLE_STUD
ニップルスタッド
(1)
60 401-23592 ASM_GRESSE_NIPPLE_B
グリスニップル Ｂ 組
(2)
61 401-23568 GREASE_NIPPLE
グリスニップル
(1)
62 401-23560 NIPPLE_STUD_B
ニップルスタッド Ｂ
(1)
63 401-23564 GREASE_UNION
グリスユニオン
(1)
64 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(4)
65 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(4)
66 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(4)
67 401-23593 ASM_GREESE_ELBOW
グリスエルボ組
(2)
68 401-23563 GREASE_ELBOW
グリスエルボ
(1)
69 401-23559 ELBOW_STUD
エルボスタッド
(1)
70 401-23561 NIPPLE_JOINT_BR
ニップルジョイントブラケット
(1)
71 401-23562 GREASE_TUBE
グリスチューブ
(0.8)
72 HP-0017702-00 TERMINAL
圧着端子
(2)
73 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ ６ Ｌ ＝１０
(2)
74 401-04642 BEARING_SCRAPER_YS
ベアリングスクレイパ ＹＳ
(8)
75 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
(12)
76 401-04665 OIL_GUARD_BR_S
オイルガードブラケット Ｓ
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(3)
78 401-04636 MSC_GUARD_BR_S_XL
ＭＳＣ ガードブラケット＿ Ｓ ＿ ＸＬ
(2)
79 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(6)
80 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
(2)
81 401-04623 Y_FRAME_S_ASM_XL
ＹフレームＳ組 ＸＬ
(1)
82 400-90280 RUBBBER_FEET
ゴム足
(4)
83 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(4)
84 HX-0029400-00 FIXED BASE
固定ベース
(4)
85 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
86 400-46720 FSD_BRACKET
ＦＳＤ ブラケット
(2)
87 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(4)
88 E2157-729-000 FSD SPACER
ＦＳＤ スペーサ
(2)
89 SL-4031481-SC SCREW M3 L=14
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１４
(8)
90 401-04646 CAUTION_LABEL_70
リニア注意ラベル
(1)
91 401-04701 Y LINEAR MOTOR STATOR 768
Ｙ 軸リニアモータ固定子７６８
(1)
92 401-04702 Y LINEAR MOTOR STATOR 480
Ｙ 軸リニアモータ固定子４８０
(2)
93 SM-6051602-TN BOLT
六角穴ボルト
(72)
94 401-22976 Y_STOPPER
Ｙ ストッパ
(4)
95 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
(4)
96 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
1
97 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
16
98 400-46721 PLASTIC_RAIL_SUPPORT_Y
プラスチックレールサポート Ｙ
2
99 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
8
100 401-02721 CABLE_CLAMP_YF
ケーブルクランプ ＹＦ
1
101 400-81949 CABLE_CLAMP_YN
ケーブルクランプ ＹＮ
1
102 HX-0029400-00 FIXED BASE
固定ベース
3
103 HX-0034400-00 FIXED BASE
束線パーツ
1
104 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
105 HX-0005600-0A SPACER
スペーサ
1
106 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
1
107 EA-9500B02-00 CABLE BAND
束線バンド
8
108 400-47386 CABLE_CLAMP_RUBBER_Y
ケーブルクランプラバー Ｙ
2
109 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１６
4
110 400-46722 CB_BRACKET_YC
ＣＢ ブラケット ＹＣ
1
111 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ ６ Ｌ ＝２５
2
112 401-12433 CB_BRACKET_YSA
ＣＢ ブラケット ＹＳＡ
2
113 400-93160 JOINT_GUARD_STAY_XL
ジョイントガードステイ＿ ＸＬ
4
114 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
115 400-93161 JOINT_GUARD_XL
ジョイントガード＿ ＸＬ
1
116 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
4
117 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２
4
118 HX-0034400-00 FIXED BASE
束線パーツ
2
- 41 -

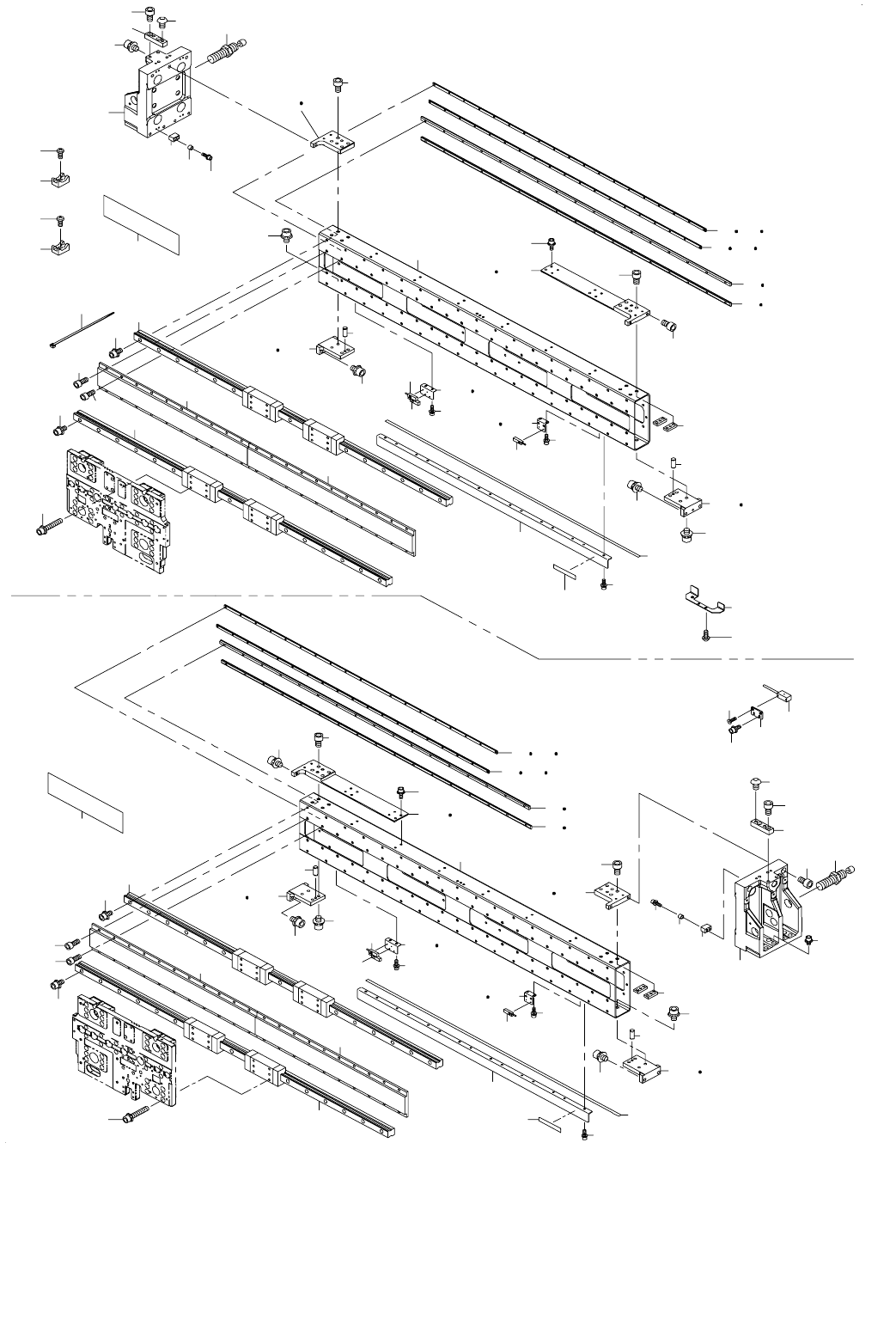

21.X-Y COMPONENTS (6)
Ｘ−Ｙ関係（６）
3 54
3
54
2
4
4
2
3
8 54
3
8 54
9
10
3
8 54
3
8 54
3
54
3
54
4
2
14
15
55
15
55
14
22
56
22
56
13
23
16
16
17
10
27
29
29
30
30
31
31
34
34
33
26
35
12
35
19
37
37
40
57
40
57
41
51
41
17
36
38
39
51
32
32
39
36
38
16
23
42
43
44
45
24
46
47
47
48
48
63
49
21
28
28
1
1
2
25
25
25
25
4
9
9
9
52
26
20
18
53
51
52
5
5
7
6
11
53
51
23
33
7
6
59
60
62
13
13
20
20
58 61
62
50
49
- 42 -
NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く
#02....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04626 X_FRAME_S
ＸフレームＳ
4
2 400-46750 LINEAR_GUIDE_X
リニアガイド Ｘ
8
3 400-89684 X_LM_PLATE_NUT_H1
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ １
8
4 SM-6052002-TN BOLT
六角穴ボルト
34
5 SL-6053092-TN SCREW
座金付き六角穴ボルト
96
6 401-04698 X LINEAR MOTOR STATOR 480
Ｘ 軸リニアモータ固定子４８０
4
7 401-04699 X LINEAR MOTOR STATOR 528
Ｘ 軸リニアモータ固定子５２８
4
8 401-04627 X_MT_PLATE_NUT
Ｘ ＭＴ プレートナット
8
9 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
168
10 400-70188 CAUTION_LABEL_50
リニア注意ラベル５０
4
11 400-58664 X_SUP_JOINT_FLU
Ｘ サポートジョイント ＦＬＵ
2
12 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
13 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
14 400-46745 PLATE_NUT_S
プレートナット Ｓ
24
15 400-58665 X_SUP_JOINT_FLB
Ｘ サポートジョイント ＦＬＢ
4
16 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
17 SL-6061692-TN BOLT
座金付き六角穴ボルト
16
18
#01
400-58666 X_SUP_JOINT_FRU
Ｘ サポートジョイント ＦＲＵ
4
19 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
20 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
24
22 400-58667 X_SUP_JOINT_FRB
Ｘ サポートジョイント ＦＲＢ
4
23 SL-6062592-TN SCREW
座金付き六角穴ボルト
24
24 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケール Ｘ センサユニット
4
25 PH-0500122-C0 PIN
平行ピン
16
26 401-04628 X_FRAME_END
Ｘ フレームエンド
4
27 SL-6082592-TN BOLT
座金付き六角穴ボルト
16
28 400-48026 MAGNETIC SCALE X
マグネスケール Ｘ
4
29 400-63714 X_STOPPER_RUBBER
Ｘ ストッパラバー
8
30 E2779-721-000 STOPPER COLLAR
ストッパカラー
32
31 SL-6031692-TN SCREW
座金付き六角穴ボルト
16
32 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
4
33 400-58668 CB_BLOCK_YSB
ＣＢ ブロック ＹＳＢ
2
34 SM-6061202-TN BOLT
六角穴ボルト
4
35 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
4
36
#02
400-92172 X_LMT_BRACKET_L_XL
Ｘ リミットブラケット Ｌ ＿ ＸＬ
4
37 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
38 400-46759 X_LMT_BRACKET_L
ＸＬＭＴ ブラケット Ｌ
4
39 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
40 400-46760 X_LMT_BRACKET_H
ＸＬＭＴ ブラケット Ｈ
4
41 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
42 400-56581 X_SENSOR_DOG
Ｘ センサドグ
4
43 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
44 400-46761 X_MSH_SPACER
ＸＭＳＨ スペーサ
4
45 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
47 400-69610 X_MSC_GUARD
Ｘ ＿ ＭＳＣ ガード
4
48 SL-6030892-TN SCREW
座金付き六角穴ボルト
36
49 HX-0029400-00 FIXED BASE
固定ベース
60
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
64
51 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
8
52 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
8
53
#02
400-92170 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＿ ＸＬ
4
54
#02
400-89685 X_LM_PLATE_NUT_H2
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ ２
8
55
#02
400-92173 X_SUP_JOINT_FLB_XL
Ｘ サポートジョイント ＦＬＢ ＿ ＸＬ
4
56
#02
400-92174 X_SUP_JOINT_FRB_XL
Ｘ サポートジョイント ＦＲＢ ＿ ＸＬ
4
57
#02
400-92171 X_LMT_BRACKET_H_XL
Ｘ リミットブラケット Ｈ ＿ ＸＬ
4
58 401-23070 X_SUP_JOINT_FLU_L
Ｘ サポートジョイント ＦＬＵ Ｌ
2
59
#02
401-23071 X_SUP_JOINT_FRU_XL
Ｘ サポートジョイント ＦＲＵ ＸＬ
2
60
#02
401-23072 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＸＬ
2
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
62 401-23069 X_SUP_JOINT_FRU_L
Ｘ サポートジョイント ＦＲＵ Ｌ
2
63 SM-4040455-SN SCREW M4 L=4
なべ小ねじ Ｍ ４ Ｌ ＝４
16
