- 42 - NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く #02....TYPE XL ＸＬ 仕 様 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401- 04626 X_FRA ME_S Ｘフ レ ー ムＳ 4 2 400- 46750 LINEAR_G UIDE _X リニアガイド Ｘ 8 3 400- 89684 X_LM_P LA…
- 41 -
21.X-Y COMPONENTS (6)
Ｘ−Ｙ関係（６）
3 54
3
54
2
4
4
2
3
8 54
3
8 54
9
10
3
8 54
3
8 54
3
54
3
54
4
2
14
15
55
15
55
14
22
56
22
56
13
23
16
16
17
10
27
29
29
30
30
31
31
34
34
33
26
35
12
35
19
37
37
40
57
40
57
41
51
41
17
36
38
39
51
32
32
39
36
38
16
23
42
43
44
45
24
46
47
47
48
48
63
49
21
28
28
1
1
2
25
25
25
25
4
9
9
9
52
26
20
18
53
51
52
5
5
7
6
11
53
51
23
33
7
6
59
60
62
13
13
20
20
58 61
62
50
49
- 42 -
NOTE( 注記 ) #01....EXCEPT TYPE XL ＸＬ 仕様を除く
#02....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04626 X_FRAME_S
ＸフレームＳ
4
2 400-46750 LINEAR_GUIDE_X
リニアガイド Ｘ
8
3 400-89684 X_LM_PLATE_NUT_H1
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ １
8
4 SM-6052002-TN BOLT
六角穴ボルト
34
5 SL-6053092-TN SCREW
座金付き六角穴ボルト
96
6 401-04698 X LINEAR MOTOR STATOR 480
Ｘ 軸リニアモータ固定子４８０
4
7 401-04699 X LINEAR MOTOR STATOR 528
Ｘ 軸リニアモータ固定子５２８
4
8 401-04627 X_MT_PLATE_NUT
Ｘ ＭＴ プレートナット
8
9 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
168
10 400-70188 CAUTION_LABEL_50
リニア注意ラベル５０
4
11 400-58664 X_SUP_JOINT_FLU
Ｘ サポートジョイント ＦＬＵ
2
12 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
13 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
14 400-46745 PLATE_NUT_S
プレートナット Ｓ
24
15 400-58665 X_SUP_JOINT_FLB
Ｘ サポートジョイント ＦＬＢ
4
16 SL-6062592-TN SCREW
座金付き六角穴ボルト
8
17 SL-6061692-TN BOLT
座金付き六角穴ボルト
16
18
#01
400-58666 X_SUP_JOINT_FRU
Ｘ サポートジョイント ＦＲＵ
4
19 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
4
20 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ ６ Ｌ ＝２０
20
21 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
24
22 400-58667 X_SUP_JOINT_FRB
Ｘ サポートジョイント ＦＲＢ
4
23 SL-6062592-TN SCREW
座金付き六角穴ボルト
24
24 400-44531 MAGNETIC SCALE X SENSOR UNIT
マグネチックスケール Ｘ センサユニット
4
25 PH-0500122-C0 PIN
平行ピン
16
26 401-04628 X_FRAME_END
Ｘ フレームエンド
4
27 SL-6082592-TN BOLT
座金付き六角穴ボルト
16
28 400-48026 MAGNETIC SCALE X
マグネスケール Ｘ
4
29 400-63714 X_STOPPER_RUBBER
Ｘ ストッパラバー
8
30 E2779-721-000 STOPPER COLLAR
ストッパカラー
32
31 SL-6031692-TN SCREW
座金付き六角穴ボルト
16
32 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
4
33 400-58668 CB_BLOCK_YSB
ＣＢ ブロック ＹＳＢ
2
34 SM-6061202-TN BOLT
六角穴ボルト
4
35 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
4
36
#02
400-92172 X_LMT_BRACKET_L_XL
Ｘ リミットブラケット Ｌ ＿ ＸＬ
4
37 PA-9000740-00 SHOCK ABSORBER
ショック アブソーバ
4
38 400-46759 X_LMT_BRACKET_L
ＸＬＭＴ ブラケット Ｌ
4
39 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
40 400-46760 X_LMT_BRACKET_H
ＸＬＭＴ ブラケット Ｈ
4
41 SL-6030892-TN SCREW
座金付き六角穴ボルト
8
42 400-56581 X_SENSOR_DOG
Ｘ センサドグ
4
43 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
8
44 400-46761 X_MSH_SPACER
ＸＭＳＨ スペーサ
4
45 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
8
46 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
47 400-69610 X_MSC_GUARD
Ｘ ＿ ＭＳＣ ガード
4
48 SL-6030892-TN SCREW
座金付き六角穴ボルト
36
49 HX-0029400-00 FIXED BASE
固定ベース
60
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
64
51 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
8
52 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
8
53
#02
400-92170 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＿ ＸＬ
4
54
#02
400-89685 X_LM_PLATE_NUT_H2
Ｘ ＿ ＬＭ ＿プレート＿ナット＿ Ｈ ２
8
55
#02
400-92173 X_SUP_JOINT_FLB_XL
Ｘ サポートジョイント ＦＬＢ ＿ ＸＬ
4
56
#02
400-92174 X_SUP_JOINT_FRB_XL
Ｘ サポートジョイント ＦＲＢ ＿ ＸＬ
4
57
#02
400-92171 X_LMT_BRACKET_H_XL
Ｘ リミットブラケット Ｈ ＿ ＸＬ
4
58 401-23070 X_SUP_JOINT_FLU_L
Ｘ サポートジョイント ＦＬＵ Ｌ
2
59
#02
401-23071 X_SUP_JOINT_FRU_XL
Ｘ サポートジョイント ＦＲＵ ＸＬ
2
60
#02
401-23072 X_SUP_JOINT_FLU_XL
Ｘ サポートジョイント ＦＬＵ ＸＬ
2
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
16
62 401-23069 X_SUP_JOINT_FRU_L
Ｘ サポートジョイント ＦＲＵ Ｌ
2
63 SM-4040455-SN SCREW M4 L=4
なべ小ねじ Ｍ ４ Ｌ ＝４
16
- 43 -

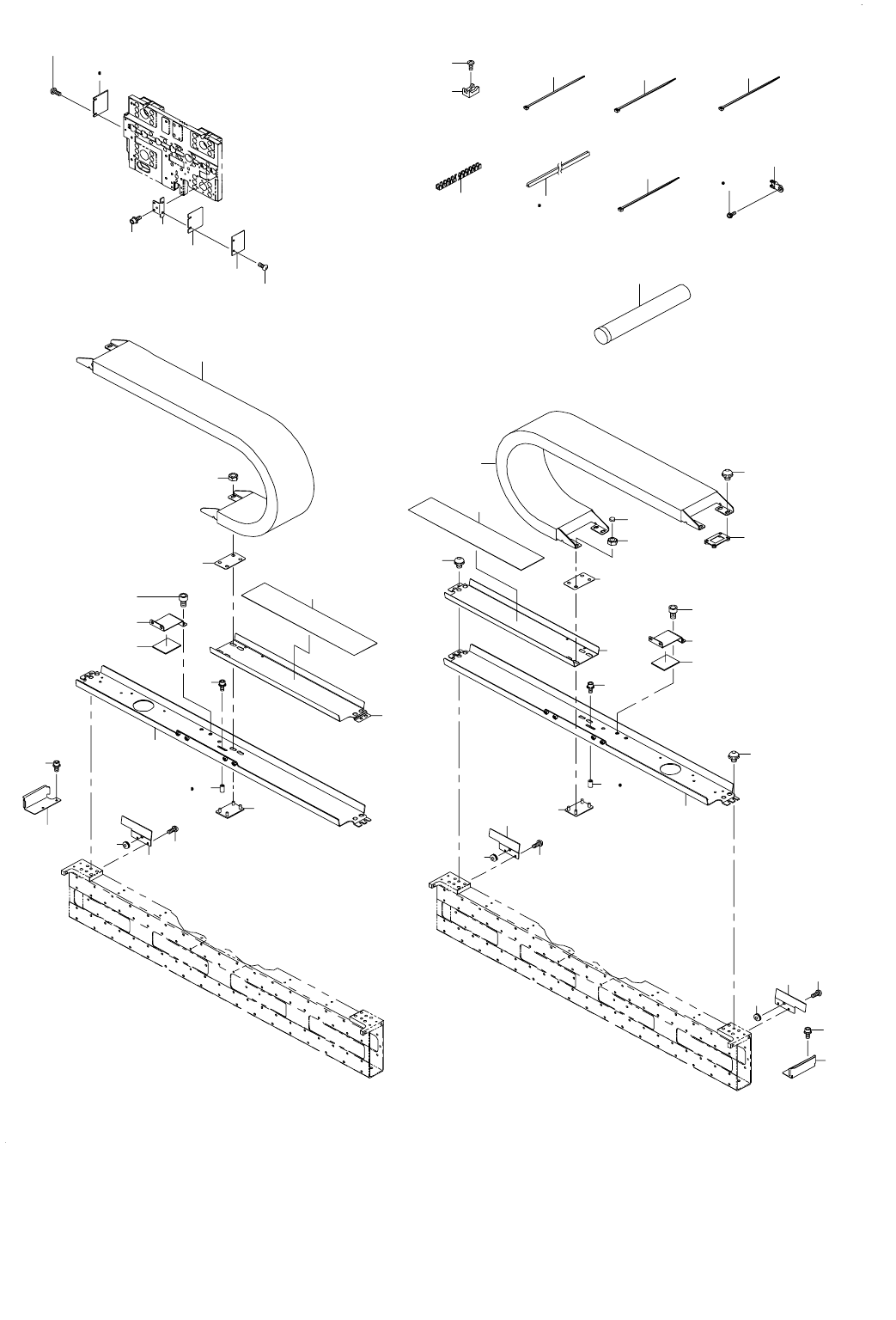

22.X-Y COMPONENTS (7)
Ｘ−Ｙ関係（７）
6
2
1
10
11
12
13
13
10
15
7
9
15
16
16
17
17
18
18
19
19
14
21
20
6
34
35
22
28
31
39
37
25
31
44
43
26
27
30
30
38
5
33
8
23
24
36
40
40
41
45
45
4
42
8
8
46
3
32
47
29
7
9
14
29
