- 46 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-47588 HEAD_UN IT ヘッドユニット 4 2 400-47700 LNC HEAD ASM ＬＮＣ ヘッド組 (1) 3 EA-9500B02- 00 CABLE BAN D 150 結束バンド １５０ (4) 4 E3005-729-000 LIMIT DAMPER L リミットダンパー Ｌ (2)…
- 45 -
23.HEAD COMPONENTS (1)
ヘッド関係（１）
8 11
4
13
B
B
24
3
12
68
68
68
15
16
16
17
36
62
25
26
26
27
28
29
30
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
63
63
64
64
64
64
65
66
67
73
76
75
78
79
81
82
82
83
85
71
17
C
C
19
78
75
75
78
18
70
2
72
68
68
68
5
80
77
20
88
74
87
87
86
86
69
84
21
22
23
1
78
75
33
34
35
34
14
7
31
32
6
- 46 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-47588 HEAD_UNIT
ヘッドユニット
4
2 400-47700 LNC HEAD ASM
ＬＮＣ ヘッド組
(1)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
4 E3005-729-000 LIMIT DAMPER L
リミットダンパー Ｌ
(2)
5 400-46058 O RING F1
ＯリングＦ１
(6)
6 400-53293 Z SLIDE ASM
Ｚ スライド組
(6)
7 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(4)
8 E3071-729-000 BEARING SHIM A
ベアリングシム Ａ
(6)
9 E3072-729-000 BEARING SHIM B
ベアリングシム Ｂ
(6)
10 E3073-729-000 BEARING SHIM C
ベアリングシム Ｃ
(6)
11 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(6)
12 HX-0029400-00 FIXED BASE
固定ベース
(7)
13 PJ-2105041-00 HALF UNION
ハーフユニオン
(6)
14 400-92835 NOZZLE DOWN SENSOR1 ASM
ノズル ＤＯＷＮ センサー１ケーブル組
(1)
15 SB-1060018-00 BEARING
ころがり軸受
(6)
16 SB-1060004-00 CLUTCH BEARING
クラッチベアリング
(12)
17 SB-1080016-00 BEARING
ころがり軸受
(12)
18 400-46051 HEAD BRACKET
ヘッドブラケット
(1)
19 400-46052 SPLINE BRACKET
スプラインブラケット
(1)
20 400-71804 T MOTOR BR
Ｔ モータ ＢＲ
(1)
21 400-63959 SPLINE UNIT
スプラインユニット
(6)
22 E3028-729-000 GUIDE SHIM D
ガイドシム Ｄ
(3)
23 E3029-729-000 GUIDE SHIM E
ガイドシム Ｅ
(3)
24 EA-9500B01-00 CABLE BAND
束線バンド
(5)
25 400-46516 T PULLEY
Ｔ プーリ
(6)
26 400-46522 TIMING BELT Z
タイミングベルト Ｚ
(6)
27 400-01123 Z PULLEY
Ｚ プーリ
(6)
28 400-01124 Z MOTOR PULLEY
Ｚ モータプーリ
(6)
29 400-44583 BALL SCREW
ボールスクリュウ
(6)
30 400-44585 LINEAR GUIDE
リニアガイド
(6)
31 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(3)
32 E3047-729-000 HAED CENTER SHIM D
ヘッドセンタシム Ｄ
(3)
33 400-93164 ND_SENSOR_BRACKET
ＮＤ センサブラケット
(2)
34 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
35 400-92836 NOZZLE DOWN SENSOR2 ASM
ノズル ＤＯＷＮ センサー２ケーブル組
(1)
36 400-90401 CABLE_STAY
ケーブルステー
(1)
37 400-46631 Z SLIDE BRACKET A
Ｚ スライドブラケット Ａ
(6)
38 400-46056 BEARING PLATE
ベアリングプレート
(12)
39 400-46048 BEARING BASE U
ベアリングベース Ｕ
(6)
40 400-46049 BEARING BASE LL
ベアリングベース ＬＬ
(3)
41 400-46050 BEARING BASE LR
ベアリングベース ＬＲ
(3)
42 400-71777 TM NUT PLATE
ＴＭ ナットプレート
(6)
43 400-71805 TM FRANGE
ＴＭ フランジ
(6)
44 400-46060 O RING H
Ｏ リング Ｈ
(6)
45 400-46070 CYLINDER MOUNT
シリンダーマウント
(2)
46 400-46515 COUPRING
カップリング
(6)
47 400-46525 ROTARY JOINT
ロータリージョイント
(6)
48 401-22992 AIR CYLINDER
エアシリンダ
(2)
49 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
50 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
51 SM-6020602-TN SCREW M2 L=6
六角穴ボルト Ｍ ２ Ｌ ＝６
(48)
52 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ ２ Ｌ ＝８
(54)
53 SM-6051602-TN BOLT
六角穴ボルト
(8)
54 SM-6041002-TN BOLT
六角穴ボルト
(4)
55 SM-6030802-TN BOLT
六角穴ボルト
(12)
56 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(24)
57 SL-6031292-TN BOLT
座金付き六角穴ボルト
(12)
58 SL-6031692-TN SCREW
座金付き六角穴ボルト
(18)
59 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(24)
60 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(4)
61 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(4)
62 400-46521 TIMING BELT T
タイミングベルト Ｔ
(6)
63 SM-1030552-TN SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(54)
64 SM-8030312-TP SCREW M3 L=3
止めねじ Ｍ ３ Ｌ ＝３
(60)
65 SM-1020501-SC SCREW
皿ねじ Ｍ ２ Ｌ ＝５
(12)
66 400-48065 SERVO MOTOR 30W
サーボモータ３０ Ｗ
(6)
67 400-44533 SERVO MOTOR 10W
サーボモータ１０ Ｗ
(6)
68 PH-0400122-C0 PIN
平行ピン
(6)
69 SL-6041492-TN SCREW
座金付き六角穴ボルト
(2)
70 400-47679 LNC BRACKET ASM
ＬＮＣ ブラケット組
(1)
71 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
72 EA-9500B01-00 CABLE BAND
束線バンド
(3)
73 400-45547 LNC60
レーザセンサ
(1)
74 SM-6041002-TN BOLT
六角穴ボルト
(4)
75 HX-0029400-00 FIXED BASE
固定ベース
(4)
76 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
77 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
78 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
79 400-93231 LNC_BRACKET
ＬＮＣ ブラケット
(1)
80 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
(2)
81 400-46527 STOPPER BAR
ストッパバー
(1)
82 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
(2)
83 400-46547 X SCALE SENSOR BR
Ｘ スケールセンサ ＢＲ
(1)
84 400-46548 CABLE BAND
ケーブルバンド
(1)
85 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
86 PJ-3080400-06 UNION
ユニオンワイ
(2)
87 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(2)
88 SL-6052092-TN SCREW
座金付き六角穴ボルト
(6)
- 47 -

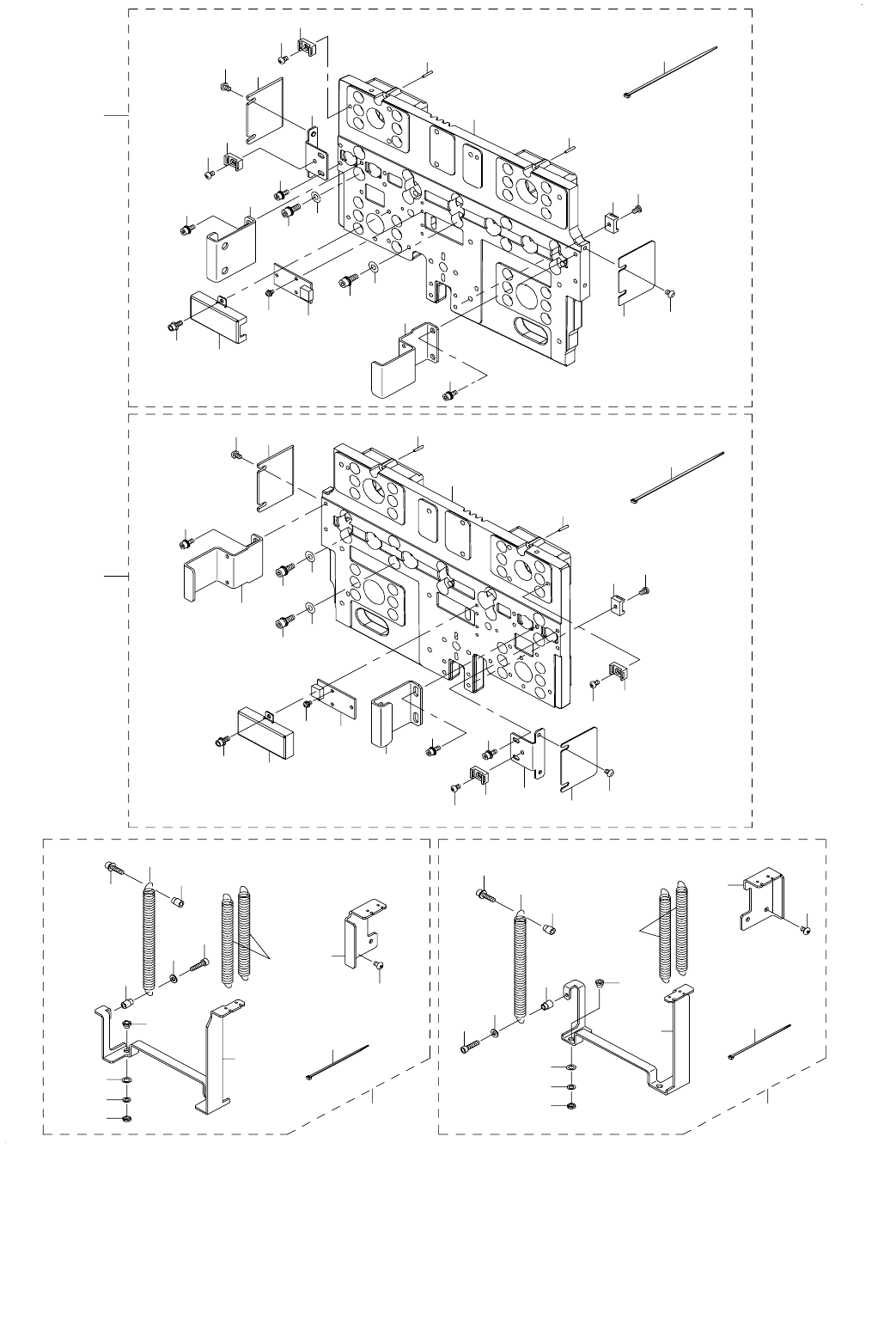

24.HEAD COMPONENTS (2)
ヘッド関係（２）
3
3
9
7
17
34
34
36
23
26
8
9
26
16
32
24
19
18
55
43
59
46
47
62
50
41
52
61
42
40
49
48
52
48
45
65
56
54
58
64
63
54
63
66
60
57
44
51
39 53
1
20
14
22
12
4
2
11
10
13
15
13
6
5
6
5
5
6
33
31
30
29
28
29
21
35
27
23
36
38
25
35
21
23
36
28
12
2
4
37
