- 49 - 25. HEAD RELATED COMPONEN TS ヘッド周 り関係 63 21 22 24 23 85 85 85 27 29 35 32 22 36 20 26 25 3 2 36 D 28 33 31 28 28 30 83 19 50 52 52 52 51 51 51 A 50 54 53 54 84 D 36 34 1 90 3 2 4 5 8 8 9 10 11 7 13 13 13 12 14 14 …
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04574 XM_BASE_A_ASSY
ＸＭ ベース Ａ 組
2
2 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(10)
3 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
4 SL-6052092-TN SCREW
座金付き六角穴ボルト
(10)
5 HX-0029400-00 FIXED BASE
固定ベース
(5)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
7 400-47317 HEAD_HANDLE
ヘッドハンドル
(1)
8 400-70016 SP_GUARD_HANDLE
ＳＰ ガードハンドル
(1)
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
10 401-04594 LINEAR_SCRAPER_X_BRACKET
リニアスクレーパ Ｘ ブラケット
(1)
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
12 400-70508 LINEAR_SCRAPER_XC
リニアスクレーパ ＸＣ
(2)
13 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
14 401-04593 TEMPERATURE SENSOR COVER
温度センサカバー
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
16 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
17 401-04579 XM_BASE_A
ＸＭ ベース Ａ
(1)
18 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
(1)
19 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
20 401-04575 XM_BASE_B_ASSY
ＸＭ ベース Ｂ 組
2
21 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５ Ｘ １２ Ｘ ０．８
(10)
22 401-04594 LINEAR_SCRAPER_X_BRACKET
リニアスクレーパ Ｘ ブラケット
(1)
23 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(5)
24 400-47317 HEAD_HANDLE
ヘッドハンドル
(1)
25 400-70016 SP_GUARD_HANDLE
ＳＰ ガードハンドル
(1)
26 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
28 400-70508 LINEAR_SCRAPER_XC
リニアスクレーパ ＸＣ
(2)
29 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
30 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
(1)
31 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
32 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
33 401-04580 XM_BASE_B
ＸＭ ベース Ｂ
(1)
34 PH-0200122-C0 PARALLAL PIN
平行ピン
(2)
35 SL-6052092-TN SCREW
座金付き六角穴ボルト
(10)
36 HX-0029400-00 FIXED BASE
固定ベース
(5)
37 401-04593 TEMPERATURE SENSOR COVER
温度センサカバー
(1)
38 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
39 401-20733 HEAD_UP_SPRING_ASSY_L
ヘッド ＵＰ スプリング組 Ｌ
2
40 EA-9500B01-00 CABLE BAND
束線バンド
(1)
41 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 400-70021 SP_SUPPORT_L
ＳＰ サポート Ｌ
(1)
44 400-72344 RELEASE_BAR_L
リリースバー Ｌ
(1)
45 400-70017 HEAD_UP_SPRING_S
ヘッドアップ ＳＰ ＿ Ｓ
(1)
46 400-70018 HEAD_UP_SPRING_C
ヘッドアップ ＳＰ ＿ Ｃ
(2)
47 400-54879 CYLINDER NUT
シリンダナット
(2)
48 400-56921 SPRING STUD
スプリングスタッド
(2)
49 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
50 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
51 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
52 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
53 401-20734 HEAD_UP_SPRING_ASSY_R
ヘッド ＵＰ スプリング組 Ｒ
2
54 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(3)
55 EA-9500B01-00 CABLE BAND
束線バンド
(1)
56 WZ-0541510-KP WAVED WASHER 5.4X9.0X0.3
波形座金 ５．４ Ｘ ９ Ｘ ０．３
(2)
57 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
58 400-70022 SP_SUPPORT_R
ＳＰ サポート Ｒ
(1)
59 400-72345 RELEASE_BAR_R
リリースバー Ｒ
(1)
60 400-70017 HEAD_UP_SPRING_S
ヘッドアップ ＳＰ ＿ Ｓ
(1)
61 400-70018 HEAD_UP_SPRING_C
ヘッドアップ ＳＰ ＿ Ｃ
(2)
62 400-54879 CYLINDER NUT
シリンダナット
(2)
63 400-56921 SPRING STUD
スプリングスタッド
(2)
64 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
65 NM-6040003-SC NUT M4
六角ナット Ｍ ４
(1)
66 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(1)
- 49 -

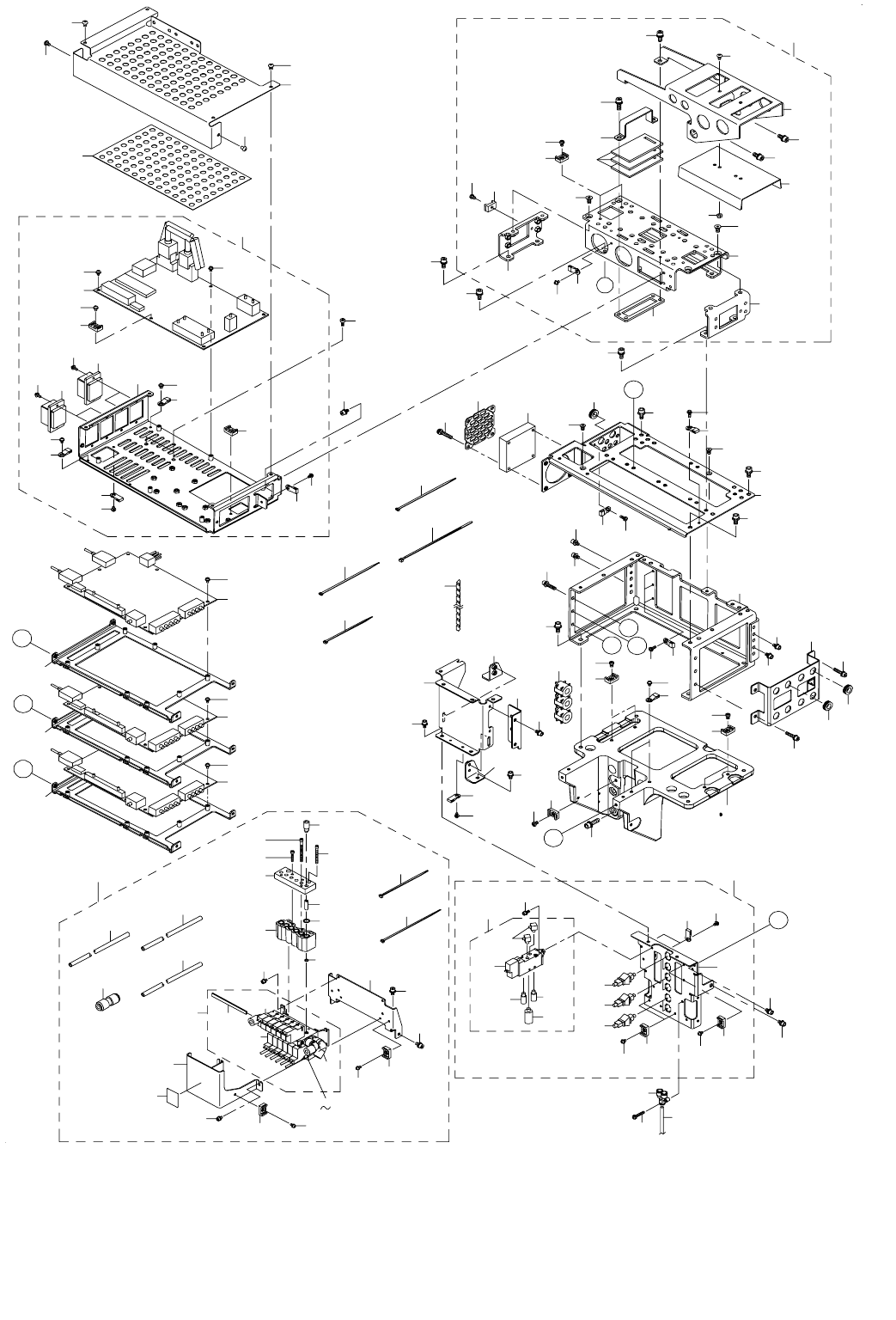

25.HEAD RELATED COMPONENTS
ヘッド周り関係
63
21
22
24
23
85
85
85
27
29
35
32
22
36
20
26
25
3
2
36
D
28
33
31
28
28
30
83
19
50
52
52
52
51
51
51
A
50
54
53
54
84
D
36
34
1
90
3
2
4
5
8
8
9
10
11
7
13
13
13
12
14
14
15
16
8
15
16
17
24
23
18
48
56
55
57
58
60
61
62
64
69
70
70
68
72
78
71
75
74
73
76
67
78
76
77
65
2
3
79
79
59
59
A
B
C
B
C
8
50
85
88
87
86
89
121
122
119
120
103
119
120
118
104
104
108
109
94
106
101
110
102
107
127
105
117
123
124
125
126
99
111
116
98
96
97
95
6
92
82
81
80
93
E
78
66
49
49
49
91
E
100
44
40
43
44
41
38
40
40
44
47
46
43
40
42
41
44
42
40
42
39
37
40
106
- 50 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-04583 HEAD_TOP_BASE_L
ヘッドトップベース Ｌ
1
2 HX-0029400-00 FIXED BASE
固定ベース
6
3 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
6
4 HX-0034400-00 FIXED BASE
束線パーツ
2
5 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
6 401-04680 STAY_STAND_R
ステイスタンド Ｒ
1
7 401-04586 HEAD_TOP_PLATE_B
ヘッドトッププレート Ｂ
1
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
4
9 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
4
10 HX-0034400-00 FIXED BASE
束線パーツ
3
11 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
3
12 401-04585 HEAD_TOP_PLATE_U
ヘッドトッププレート Ｕ
1
13 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
3
14 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
2
15 HX-0034400-00 FIXED BASE
束線パーツ
4
16 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
17 HX-0005500-0A GROMMET
ブッシュ
4
18 401-04578 CB_SUPPOT_T_ASSY
ＣＢ サポート Ｔ 組
1
19 400-47327 CB_BASE_T
ＣＢ ベース Ｔ
(1)
20 400-47315 CB_BASE_PLATE_L
ＣＢ ベースプレート Ｌ
(1)
21 400-47316 CB_BASE_PLATE_R
ＣＢ ベースプレート Ｒ
(1)
22 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ ５ Ｌ ＝１０
(4)
23 HX-0029400-00 FIXED BASE
固定ベース
(3)
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(3)
25 HX-0034400-00 FIXED BASE
束線パーツ
(1)
26 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(1)
27 400-47328 CB_SUPPORT_T
ＣＢ サポート Ｔ
(1)
28 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(6)
29 400-47329 CB_SUPPORT_SHEET_T
ＣＢ サポートシート Ｔ
(1)
30 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
31 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ｰ０．７ １種
(2)
32 400-47362 FC_CASE
ＦＣ ケース
(1)
33 L153E-321-000 FC RUBBER
ＦＣ ラバー
(3)
34 400-47312 FC_CASE_NUT_PLATE
ＦＣ ケースナットプレート
(1)
35 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ ５ Ｌ ＝１２
(2)
36 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１４
10
37 401-04595 HEAD_MAIN_BASE_ASSY
ヘッドメインベース組
1
38 401-04587 HEAD_MAIN_BASE
ヘッドメインベース
(1)
39 400-47506 HEAD-MAIN PCB ASM
ＨＥＡＤ − ＭＡＩＮ 基板組
(1)
40 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
41 HK-0757001-80 CONNECTOR
コネクタ
(4)
42 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(9)
43 HX-0029400-00 FIXED BASE
固定ベース
(3)
44 HX-0034400-00 FIXED BASE
束線パーツ
(5)
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(7)
46 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１０
3
47 400-41221 Z06_LOW-HEAD_M4-8
低頭ねじ Ｍ ４−０８
2
48 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ ５ Ｌ ＝２０
4
49 401-04591 ZT_DRIVER_SUPPORT
ＺＴ ドライバサポート
3
50 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１４
12
51 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
3
52 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
24
53 401-04590 HEAD_CABLE_GUIDE
ヘッドケーブルガイド
1
54 HX-0005500-0A GROMMET
ブッシュ
8
55 400-82666 HEAD FAN CABLE ASM
ヘッドファンケーブル組
1
56 400-93510 Y_FAN_GUARD_C
ファンガード６０
1
57 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ ４ Ｌ ＝２５
4
58 401-04588 HEAD_MAIN_STAY
ヘッドメインステイ
1
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
9
60 HX-0034400-00 FIXED BASE
束線パーツ
1
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
1
62 401-04589 HEAD_CORE_BASE
ヘッドコアベース
1
63 EA-9500B02-00 CABLE BAND
束線バンド
9
64 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
2
65 401-04596 Z_CONNECTOR_ASSY
Ｚ コネクタ組
1
66 401-04592 Z_POWER_CON_BASE
Ｚ パワーコンベース
(1)
67 400-90541 NOZZLE UP SV M ASM
ノズル ＵＰ ＳＶ メカ組
(1)
68 400-47982 NOZZLE UP SV ASM
ノズル ＵＰ ＳＶ 組
(1)
69 400-46535 CHECK VALVE
チェックバルブ
(1)
70 PX-0505010-00 SILENCER
消音器
(2)
71 PJ-0460525-01 BARB ELBOW
バーブ エルボ
(2)
72 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
73 400-48287 Z1-Z2 MOTOR EXTENSION CABLE ASM
Ｚ １− Ｚ ２モータ延長ケーブル組
(1)
74 400-48288 Z3-Z4 MOTOR EXTENSION CABLE ASM
Ｚ ３− Ｚ ４モータ延長ケーブル組
(1)
75 400-48289 Z5-Z6 MOTOR EXTENSION CABLE ASM
Ｚ ５− Ｚ ６モータ延長ケーブル組
(1)
76 HX-0029400-00 FIXED BASE
固定ベース
(3)
77 HX-0034400-00 FIXED BASE
束線パーツ
(2)
78 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(5)
79 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
4
80 PJ-3080400-06 UNION Y
ユニオン ワイ
2
81 SL-4032081-SC SCREW M3 L=20
座金付きなべ小ねじ Ｍ ３ Ｌ ＝２０
2
82 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
2.4 8
83 400-47320 MAIN_COVER
メインカバー
1
84 400-56897 HEAD COVER SHEET
ヘッドカバーシート
1
85 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
6
86 HX-0031400-00 SPIRAL TUBE
スパイラル チューブ
0.3
87 EA-9500B01-00 CABLE BAND
束線バンド
50
88 EA-9500B02-00 CABLE BAND
束線バンド
50
89 HX-0006500-0B CABLE BAND
束線バンド
5
90 401-04584 HEAD_TOP_BASE_R
ヘッドトップベース Ｒ
1
91 HN-0021000-00 CORES
フェライトクランプ
3
92 401-04679 STAY_STAND_L
ステイスタンド Ｌ
1
93 400-94100 SV_VALVE_ASSY
ソレノイドバルブ組
4
94 401-05883 DO NOT TOUCH LABEL
手触れ禁止シール
(1)
95 400-47589 SOLENOID_VALVE_ASSY
ソレノイドバルブ組
(1)
96 400-68170 SOLENOID_VALVE_B
ソレノイドバルブ＿ブロー
(6)
97 400-68171 EXHAUST_FILTER
エグゾーストフィルタ
(1)
98 400-68169 SOLENOID_VALVE_V
ソレノイドバルブ＿バキューム
(6)
99 400-68172 ELBOW
エルボ
(4)
100 SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ ３ Ｌ ＝３０
(2)
101 E3052-729-000 FILTER
フィルタ
(6)
102 PJ-3010405-05 HALF UNION
ハ−フユニオン
(6)
103 400-46833 SV_SUPPORT_A
ＳＶ サポート Ａ
(1)
104 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
105 400-93166 FILTER_BOX_U
フィルターボックス Ｕ
(1)
106 400-93165 FILTER_BOX_L
フィルターボックス Ｌ
(1)
107 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ ３ Ｌ ＝４０
(2)
108 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(2)
109 400-46058 O RING F1
Ｏ リング Ｆ １
(6)
110 400-46059 O RING F2
Ｏ リング Ｆ ２
(6)
111 400-48279 Z1 PRESSURE SENSOR ASM
Ｚ １ ＰＲＥＳＳＵＲＥ センサー組
(1)
112 400-48280 Z2 PRESSURE SENSOR ASM
Ｚ ２ ＰＲＥＳＳＵＲＥ センサー組
(1)
113 400-48281 Z3 PRESSURE SENSOR ASM
Ｚ ３ ＰＲＥＳＳＵＲＥ センサー組
(1)
114 400-48282 Z4 PRESSURE SENSOR ASM
Ｚ ４ ＰＲＥＳＳＵＲＥ センサー組
(1)
115 400-48283 Z5 PRESSURE SENSOR ASM
Ｚ ５ ＰＲＥＳＳＵＲＥ センサー組
(1)
116 400-48284 Z6 PRESSURE SENSOR ASM
Ｚ ６ ＰＲＥＳＳＵＲＥ センサー組
(1)
117 400-92687 HEAD_COVER
ヘッドカバー
(1)
118 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
119 HX-0029400-00 FIXED BASE
固定ベース
(4)
120 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(4)
121 EA-9500B01-00 CABLE BAND
束線バンド
(1)
122 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(2)
123 PJ-3030800-02 STRAIGHT
異径ストレート
(2)
124 BT-0600402-EA OIL TUBE
チューブ
(0.8)
125 BT-0600401-EB TUBE
チューブ
(2)
126 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(1.06)
127 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
