- 68 - NOTE ( 注記 ) #01....F OR EN ＥＮ 用 #02....TY PE XL ＸＬ 仕様 #03....EXC EPT TYPE XL ＸＬ 仕様 を除く *IN STALLAT I O N PO SIT ION A ND DIRE CTION VARY IF T HE PWB T RA NSFE R REF ERE NCE I S DIFFE RENT . 基板搬送基 準が異な ると取付位置、方 向が変…
- 67 -

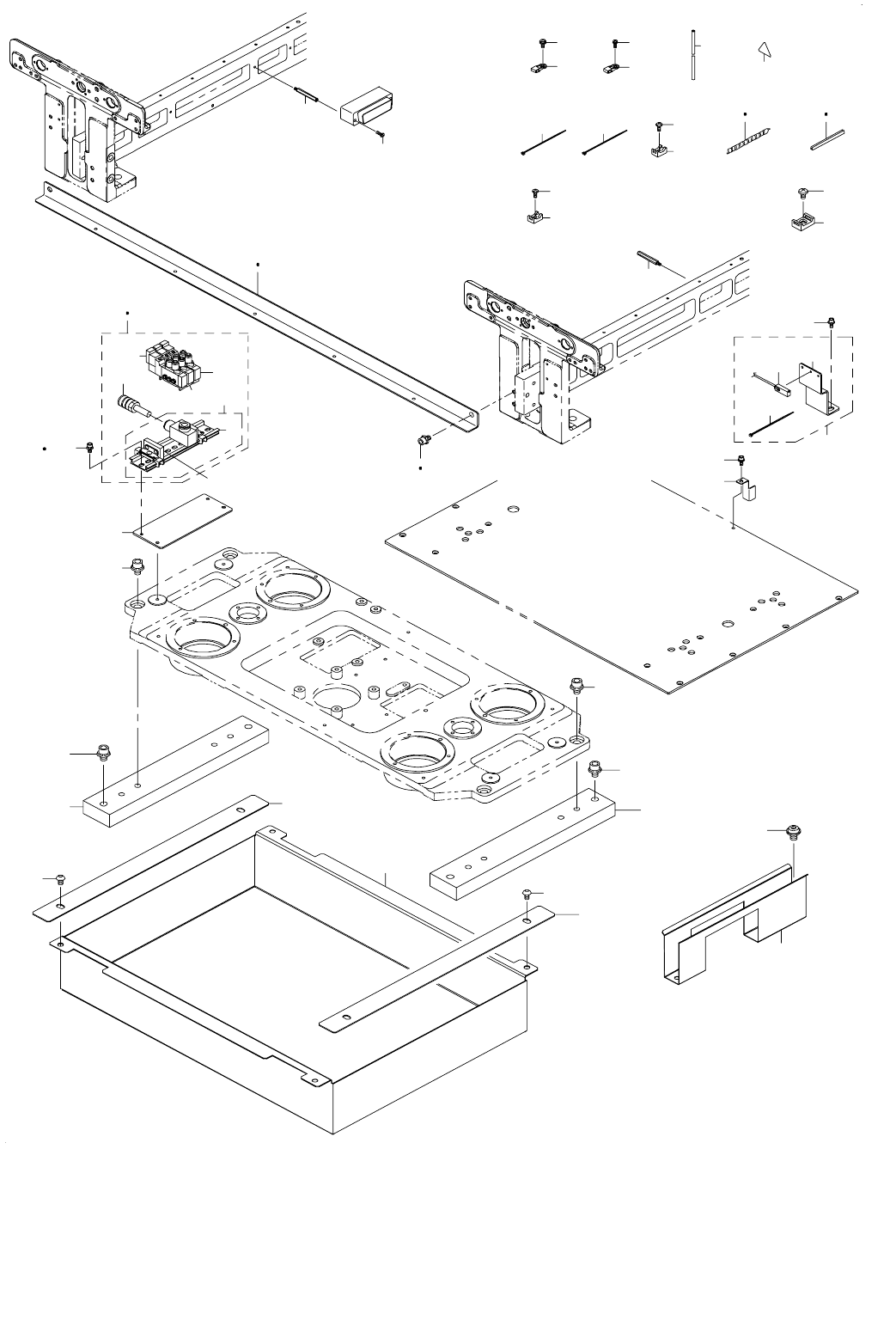

34.PWB CONVEYOR COMPONENTS (8)
基板搬送関係（８）
8
9
12
1
2
43
44
4
5
6
14
13
7
7
38
11
16
17
18
15
19
20
21 22
23
24
25
41
26
42
27
30 28 31
32
33
34
34
35
37
37
36
36
8
10
29
33
35
40
39
45
46
48
47
3
49
49
- 68 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE XL ＸＬ 仕様
#03....EXCEPT TYPE XL ＸＬ 仕様を除く
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-46871 MANIFOLD_VALVE_A_ASM
コンベアバルブ組
2
2
#02
400-94134 MANIFOLD_VALVE_A_ASM_XL
コンベアバルブ組＿ ＸＬ
2
3 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
4
#02
400-47075 DIN_RAIL
ディンレール
(1)
5 PX-0500030-00 SILENCER
サイレンサ
(1)
6
#01
PV-1502090-00 5 PORT SOLENOID VALVE
５ポート電磁弁
(1)
7 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(2)
8 HX-0034400-00 HARNESS PARTS
束線パーツ
16
9 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
6
10 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
4
11 HK-0498900-0G CONNECTOR
コネクタ
2
12 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
1.2
13 E4114-729-000 BU SENSOR DOG
ＢＵ センサードグ
2
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
15 400-46873 BU_HOME_SENSOR__BRACKET_ASM
ＢＵ ホームセンサブラケット組
2
16 400-46962 BU_SENSOR_BRACKET
ＢＵ センサブラケット
(1)
17 EA-9500B01-00 CABLE BAND
束線バンド
(1)
18 400-02124 BU ORG SENS ASM
バックアップテーブル原点センサ組
(1)
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
20 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
4
21 EA-9500B01-00 CABLE BAND
束線バンド
120
22 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
60
23 HX-0029400-00 FIXED BASE
固定ベース
80
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
80
25 400-46996 RAIL_STAND_PLATE
レールスタンドプレート
4
26 SL-6061692-TN BOLT
座金付き六角穴ボルト
8
27
#02
HX-0031400-0B TUBE
スパイラル チューブ
0.6
28
#02
HX-0009600-0A BUSH
エッジングブッシュ
0.6
29 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ ＝８
8
30 HX-0031400-0B TUBE
スパイラル チューブ
0.3
31 HX-0009600-0A GROMMET
エッジングブッシュ
1.56
32 400-46958 BU_COVER_A
ＢＵ カバー Ａ
2
33 400-46959 BU_COVER_B
ＢＵ カバー Ｂ
4
34 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
16
35 400-46957 BU_BASE_BAR
ＢＵ ベースバー
4
36 SL-6084092-TN BOLT
座金付き六角穴ボルト
8
37 SL-6083092-TN SCREW
座金付き六角穴ボルト
8
38
#03
400-46963 SV_BRACKET
ＳＶ ブラケット
2
39
#02
HX-0029400-00 FIXED BASE
固定ベース
108
40
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
108
41
#02
400-92032 RAIL_STAND_PLATE_XL
レールスタンドプレート＿ ＸＬ
4
42
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
8
43
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
8
44
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
4
45
#02
400-92071 CONVEYOR_CABLE_DUCT_XL
コンベヤケーブルダクト ＸＬ
2
46
#02
SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
4
47
#02
HX-0055700-00 TIE MOUNT
タイマウント
2
48
#02
SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ ６ Ｌ ＝１２
2
49 400-42762 Z69_HEX-STUD_M3-35
Ｚ ６９＿ロッカクスタッド＿ Ｍ ３−３５
8
- 69 -

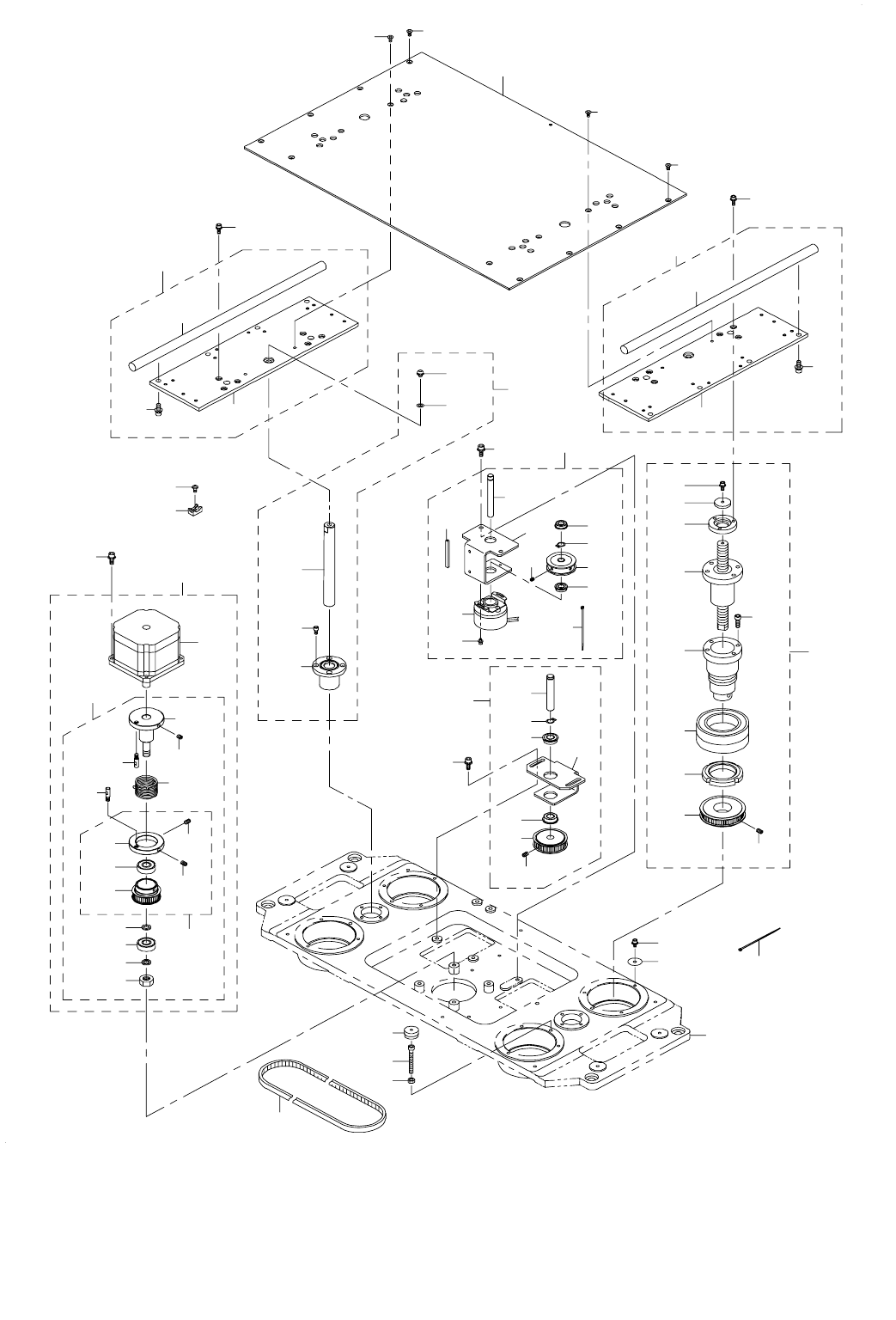

35.PWB CONVEYOR COMPONENTS (9)
基板搬送関係（９）
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
3
52
55
56
64
57
60
49
63
34
62
2
50
66
74
75
73
68
67
20
31
69
66
71
71
65
61
1
43
37
5
32
58
4
70
76
72
16
51
59
53
54
72
