- 71 -

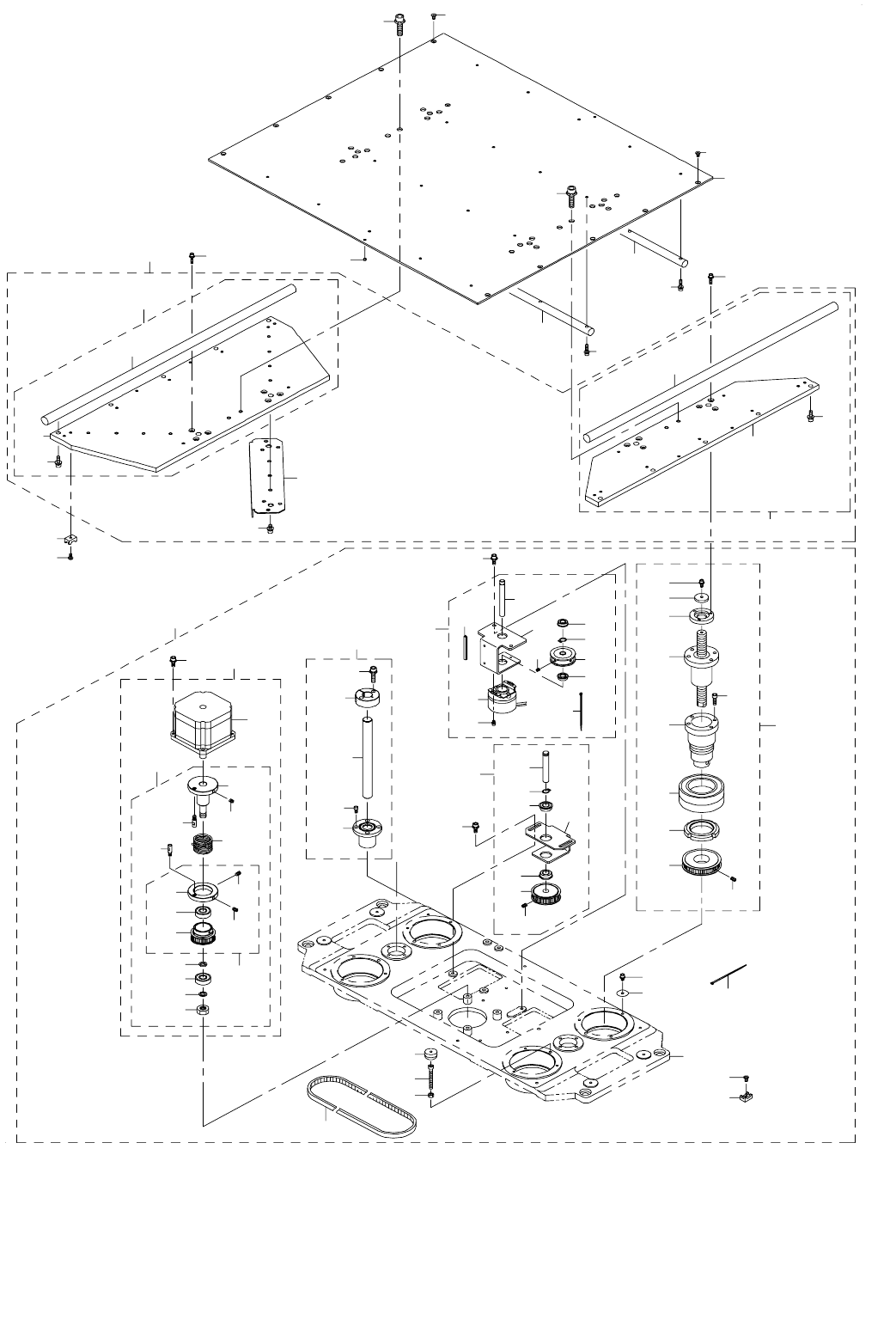

36.PWB CONVEYOR COMPONENTS (10)(TYPE XL)
基板搬送関係（１０）（ＸＬ 仕様）
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
52
53
54
55
56
60
49
63
34
66
76
73
72
20
31
66
81
65
61
79
67
43
37
5
32
58
4
71
82
16
51
59
81
68
70
75
82
80
74
77
78
1
86
83
84
85
85
69
62
2
50
57
64
3
- 72 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94135 CONVEYOR BASE ASM_XL
コンベアベース組＿ ＸＬ
2
2 NM-6050001-SC NUT M5
六角ナット Ｍ ５ Ｘ ０．８ １種
(4)
3 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(4)
5 400-94146 BEARING_SLEEVE_ASM_XL
ベアリングスリーブ組＿ ＸＬ
(4)
6 400-00923 BU BALL SCREW
ＢＵ ボールスクリュ
(1)
7 400-00924 CLAMP HOLDER
クランプホルダー
(1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-92020 BU_BOLL_SCREW_PULLEY_XL
ＢＵ ボールスクリュ - プーリ＿ ＸＬ
(1)
10 E4155-729-000 NUT (M40X1.5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT
座金付き六角穴ボルト
(1)
13 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-94147 BU_MOTOR_ASM
ＢＵ モータ組
(1)
17 400-94148 TORQUE_SUPPORT_ASM_XL
トルクサポート組＿ ＸＬ
(1)
18 401-35976 BU_TORSION_SPRING_XL
ＢＵ トーションスプリング＿ ＸＬ
(1)
19 400-92057 STOPPER_PIN_XL
ストッパピン＿ ＸＬ
(2)
20 400-94149 TIMING_PULLEY_A_ASM_XL
タイミングプーリ Ａ 組＿ ＸＬ
(1)
21 400-92017 BU_MOTOR_PULLEY_XL
ＢＵ モータプーリ＿ ＸＬ
(1)
22 400-92059 PULLEY_COLLER_XL
プーリカラー＿ ＸＬ
(1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10
六角ナット Ｍ １０ ２種
(1)
28 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
29 SM-8060802-TP SCREW M6 L=8
止めねじ Ｍ ６ Ｌ ＝８
(2)
30 401-35977 TORQUE_SUPPORT_XL
トルクサポート＿ ＸＬ
(1)
31 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モータ組
(1)
32 400-94150 ENCODER_BRACKET_ASM_XL
エンコーダブラケット組＿ ＸＬ
(1)
33 400-92018 BU_ENCODER_PULLEY_XL
ＢＵ エンコーダプーリ＿ ＸＬ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING
サイドベアリング
(2)
39 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-92055 BU_ENCODER_BRACKET_XL
ＢＵ エンコーダブラケット＿ ＸＬ
(1)
43 400-94151 TENSION_SUPPORT_ASM_XL
テンションサポータ組＿ ＸＬ
(1)
44 400-92019 BU_IDLER_PULLEY_XL
ＢＵ アイドラプーリ＿ ＸＬ
(1)
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
(4)
51 400-00945 BU TABLE GUIDE ASM
ＢＵ テーブルガイド組
(2)
52 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
53 E2761-721-000 BUSH SUPPORT
ブッシュサポート
(1)
54 SL-6062542-TN SCREW
座金付き六角穴ボルト
(2)
55 SB-8160001-00 BEARING
ころがり軸受
(1)
56 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
57 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(12)
58 400-92067 TIMING_BELT_BU_XL
タイミングベルト ＢＵ ＿ ＸＬ
(1)
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
61 HX-0029400-00 FIXED BASE
固定ベース
(6)
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
(4)
63 SL-6051442-TN BOLT
座金付き六角穴ボルト
(4)
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
(12)
65 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(6)
66 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
28
67 HX-0029400-00 FIXED BASE
固定ベース
6
68 400-94152 BU PLATE ASM_XL
ＢＵ プレート組＿ ＸＬ
2
69 400-94153 BU PLATE_A_ASM_XL
ＢＵ プレート Ａ 組＿ ＸＬ
(1)
70 SL-6051692-TN BOLT
座金付き六角穴ボルト
(5)
71 400-92044 BU_PLATE_A_XL
ＢＵ プレート Ａ ＿ ＸＬ
(1)
72 400-92045 SIDE_BEAM_XL
サイドビーム＿ ＸＬ
(1)
73 400-94154 BU PLATE_B_ASM_XL
ＢＵ プレート Ｂ 組＿ ＸＬ
(1)
74 400-92046 BU_PLATE_B_XL
ＢＵ プレート Ｂ ＿ ＸＬ
(1)
75 400-92045 SIDE_BEAM_XL
サイドビーム＿ ＸＬ
(1)
76 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
77 400-92073 BU_PLATE_SUPPORT_XL
ＢＵ プレートサポート ＸＬ
(2)
78 SL-6051092-TN BOLT
座金付き六角穴ボルト
(8)
79 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
6
80 400-92043 BU_TABLE_XL
ＢＵ テーブル＿ ＸＬ
2
81 SL-6041642-TN SCREW
座金付き六角穴ボルト
24
82 SL-6083092-TN SCREW
座金付き六角穴ボルト
8
83 400-92048 BU_TABLE_SUPPORT_B_XL
ＢＵ テーブルサポート Ｂ ＿ ＸＬ
4
84 400-92047 BU_TABLE_SUPPORT_A_XL
ＢＵ テーブルサポート Ａ ＿ ＸＬ
4
85 SL-6041892-TN SCREW M4 L=18
座金付き六角穴ボルト Ｍ ４
20
86 SM-8040302-TP SETSCREW
止めねじ
2
- 73 -
37.PWB CONVEYOR COMPONENTS (11)
基板搬送関係（１１）
17
18
19
16
21
20
22
14
15
24
23
4
1
2
3
2
3
1
5
5
6
6
7
25
11
12
9
10
8
13
2627
2627
2627
4
4
4
2627
