- 89 - 45.CVS COMPONENTS (NEW TYPE LF/RR) ＣＶＳ 関係（新タイプ Ｌ Ｆ ／ ＲＲ） 4 6 6 7 7 7 8 12 12 10 10 10 10 10 11 11 11 11 12 13 14 15 16 17 18 12 3 5 6 9 9 9 9 1 20 2 21 19
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-66145 VERIFICATION_ASM
ベリフィケイション組
1
2 PJ-3050600-04 TEE
チーズ
(1)
3 E7618-705-000 BOLL SLIDE
ボールスライド
(3)
4 E7601-705-000 CONTACT V
コンタクト Ｖ
(2)
5 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
6 SM-6021202-TN SCREW
六角穴ボルト Ｍ ２ Ｌ ＝１２
(2)
7 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ ２
(2)
8 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ ２
(2)
9 400-57185 SPACER
スペーサ
(2)
10 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
(1)
11 E7602-705-000 CONTACT BASE R
コンタクトベース Ｒ
(1)
12 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
13 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
14 E7603-705-000 CONTACT BASE L
コンタクトベース Ｌ
(1)
15 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(2)
16 WP-0280500-SC WASHER
平座金小形丸 Ｍ ２．５
(2)
17 E7604-705-000 VERFYCATION LINK L
ベリフィケーションリンク Ｌ
(1)
18 E7605-705-000 VWRFYCATION LINK R
ベリフィケーションリンク Ｒ
(1)
19 E3210-700-000 LINK WASHER S
リンクワッシャ Ｓ
(2)
20 E7606-705-000 V LINK SCREW S
Ｖ リンクスクリュー Ｓ
(2)
21 E7607-705-000 V LINK SCREW L
Ｖ リンクスクリュー Ｌ
(1)
22 E7608-705-000 V LINK SPACER
Ｖ リンクスペーサ
(1)
23 E7609-705-000 V CYLINDER BASE
Ｖ シリンダベース
(1)
24 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
25 PA-0601013-A0 AIR CYLINDER
エアシリンダ
(1)
26 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
(2)
27 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
(1)
28 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
29 E7610-705-000 V CYLINDER ANGLE
Ｖ シリンダアングル
(1)
30 SL-4860681-SC SCREW M2.6 X 6
なべ小ねじセムス Ｍ ２．６ Ｌ ＝６
(1)
31 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ ２．６
(1)
32 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
(4)
33 E7611-705-000 V CYLINDER BUSH
Ｖ シリンダブッシュ
(1)
34 E7612-705-000 VERFYCATION BASE
ベリフィケーションベース
(1)
35 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
36 PJ-0460390-01 ELBOW
バーブエルボ
(1)
37 E2610-760-000 BARB COUPLING
バーブ結合
(2)
38 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.5)
39 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.12)
40 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.06)
41 SM-1860451-SC SCREW M2.6 L=4
皿小ねじ Ｍ ２．６ Ｌ ＝４
(6)
42 E9589-705-0A0 VRFY SV CABLE ASM.
ＶＲＦＹ ＳＶ ケーブル組
(1)
43 PJ-3040400-04 ELBOW
レジューサエルボ
(1)
44 400-46825 SURFACE VERIFICATION UNIT
ＣＶＳ 外観組
(1)
45 400-46847 CVS_BRACKET
ＣＶＳ ブラケット
(1)
46 E7613-705-000 VERFY COVER
ベリファイカバー
(1)
47 SM-1030601-SN SCREW M3X0.5 L=6
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
48 E7614-705-000 COVER STUD A
カバースタッド Ａ
(4)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
50 119-12706 SPACER
上差動目盛板スペーサ
(4)
51 400-47599 INTERNAL_CVS_ELECTRIC_UNIT
ＣＶＳ 内部エレキ組
2
52 400-47537 CVS PCB ASM
ＣＶＳ 基板組
(1)
53 400-48056 CVS DMM ASM
デジタルマルチメータ組
(1)
54 400-70384 INTERNAL_CVS_MACHINE_ASSY
内部 ＣＶＳ ＿メカ組
2
55 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
56 SD-0680276-TP SHOULDER SCREW D=6.8 H=2.7
段ねじ Ｄ ＝６．８ Ｈ ＝２．７
(1)
57 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
58 400-28994 TESTER COVER
テスターカバー
(1)
59 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
60 400-70385 CVS_PCB_BRACKET
ＣＶＳ ＿基板＿ブラケット
(1)
61 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.1)
62 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
63 HX-0029400-00 FIXED BASE
固定ベース
(4)
64 400-70385 CVS_PCB_BRACKET
ＣＶＳ ＿基板＿ブラケット
(1)
- 89 -
45.CVS COMPONENTS(NEW TYPE LF/RR)
ＣＶＳ 関係（新タイプ ＬＦ ／ ＲＲ）
4
6
6
7
7
7
8
12
12
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
12
3
5
6
9
9
9
9
1
20
2
21
19

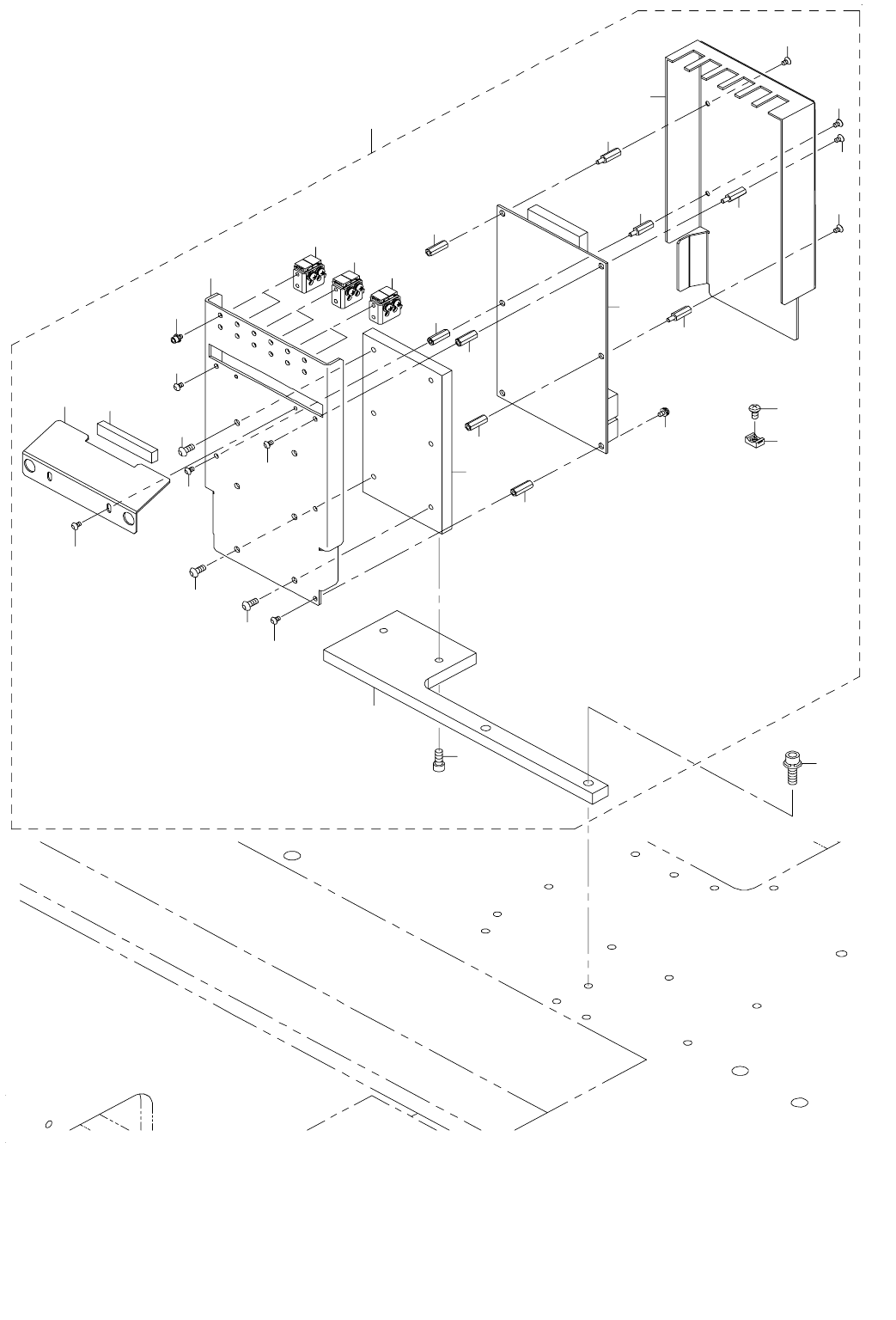

- 90 -
NOTE( 注記 ) #01....INSTALLATION DIRECTION VARY ステーションが異なると、取付向きが変わります。
IF THE STATION IS DIFFERENT.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-19134 CVS UNIT LF
ＣＶＳ ユニット ＬＦ
1
2
#01
401-19136 CVS STAND FLRR
ＣＶＳ スタンド ＦＬＲＲ
(1)
3 400-99514 CVS BASE P
ＣＶＳ ベース Ｐ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳ ブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS COVER
ＣＶＳ カバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
16 401-05840 CVS PCB COVER
ＣＶＳ 基板カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(12)
20 400-95117 CVS PCB ASM.
ＣＶＳ 基板組
(1)
21 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
