XP-142E-04JE PART LIST - 第157页
147
PARTITION PLATE(FEEDER STAND)(for W16)(WCY)
仕切板(フィーダースタンド)(W16用)(WCY) AWCY5401
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AWCY5401 1
RACK
ラック
OT
2 WCY0222 27 PLATE, PARTITION プレート 仕切り PL
3 IPJ8140 6
NUT
ナット
FE
4 GPJ7220 3
BOLT JOINT
ボルト ジョイント FE
5 GPJ7252 6
COLLAR
カラー
PL
6
GPJ7262
6
COLLAR
カラー
PL
146
147

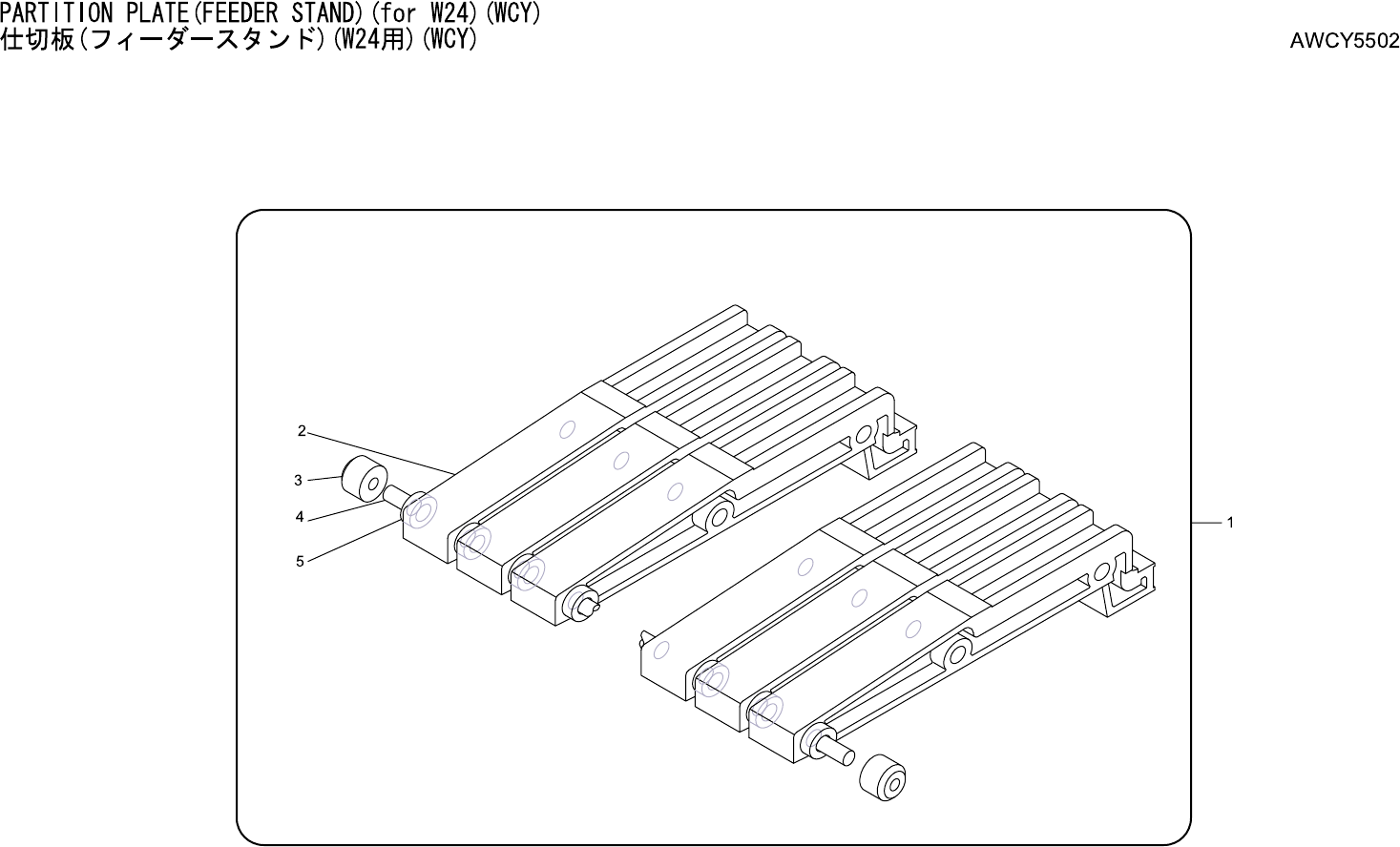

PARTITION PLATE(FEEDER STAND)(for W24)(WCY)
仕切板(フィーダースタンド)(W24用)(WCY) AWCY5502
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AWCY5502 1 RACK
ラック
OT
2 WCY0222 23 PLATE, PARTITION プレート 仕切り PL
3 IPJ8140 6 NUT
ナット
FE
4 GPJ7220 3 BOLT, JOINT ボルト ジョイント FE
5
GPJ7252
72
COLLAR
カラー
PL
148
