HEAD(PH) 1/2 ヘッド(PH) 1/2 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DNPH2201 1 COVER, PULLEY カバー プーリ FE 2 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE 3 W1021A…
43

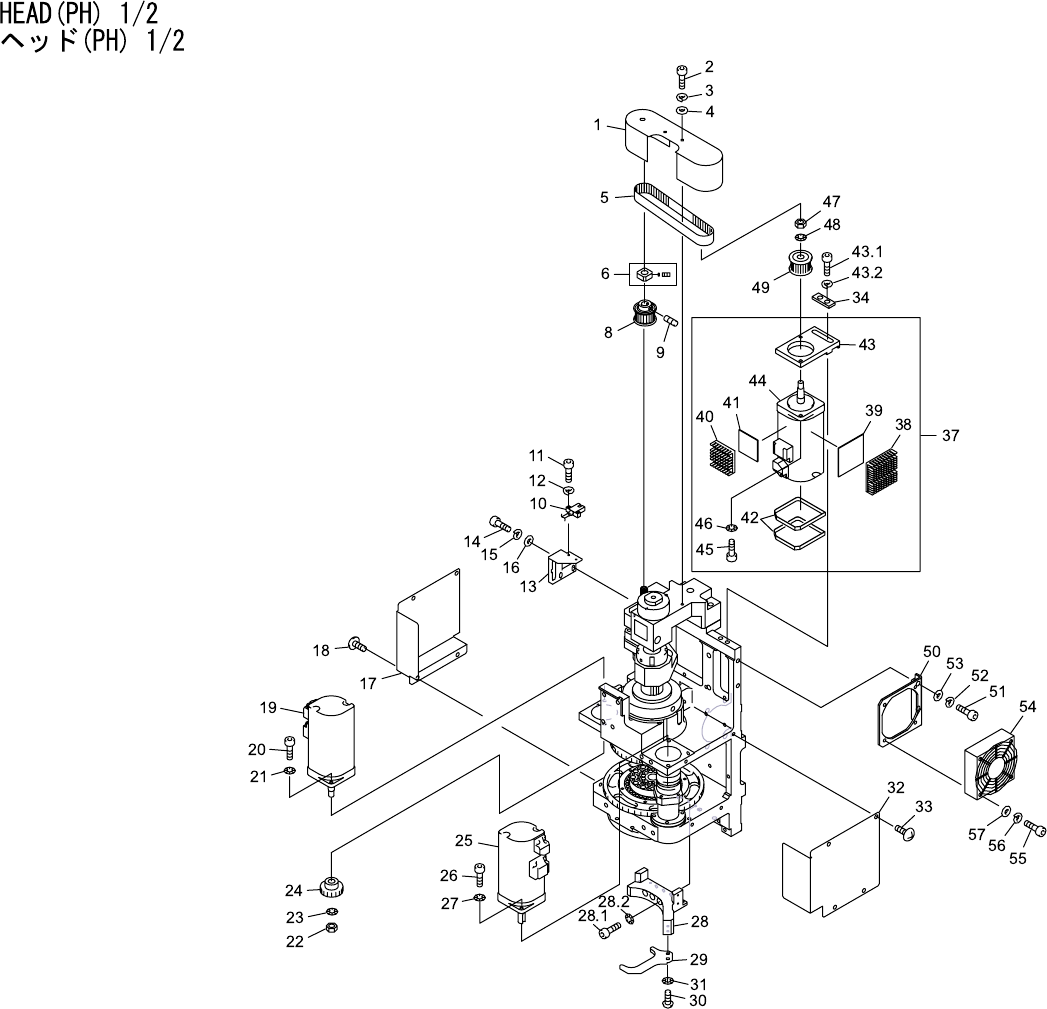

HEAD(PH) 1/2
ヘッド(PH) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
1 DNPH2201 1 COVER, PULLEY カバー プーリ FE
2 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
3 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
4 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
5 H45735 1 BELT, TIMING
ベルト タイミング
282-3GT-12 OT
6 N1040N 1 NUT, LOCK
ナット ロック
RN 8 FE
8 DNPH1270 1 PULLEY, TIMING
プーリ タイミング
AL
9 N4019A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ FE
10 S40443 1 SENSOR, PHOTO
センサ フォト
EE-SX770A OT
11 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
12 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
13 DNPH2210 1 BKT, SENSOR
ＢＫＴ センサ
FE
14 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
15 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
16 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
17 DNPH1161 1 COVER, SIDE カバー サイド FE
18 K5208A 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
19 SAM6830 1 MOTOR
モータ
SGMAS-C2A2A-FJ11 OT
20 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
21 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
22 N1085A 1 NUT, HEX
ナット 六角
M 6 P=1.0 FE
23 W1013A 1 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
24 DEPH6820 1 GEAR
ギヤ
FE
25 SAM6820 1 MOTOR
モータ
SGMAS-C2A21 OT
26 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
27 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
28 DNPH2240 1 BLOCK, REFERENCE ブロック 基準 AL
28.1 H5289A 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
28.2 W1011A 3 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
29 DNPH2250 1 GAUGE
ゲージ
AL
30 K5257A 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008 FE
31 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
32 DNPH1170 1 COVER, SIDE カバー サイド FE
33 K5208A 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
34 DEPH1410 1 WASHER
ワッシャ
FE
44
HEAD(PH) 1/2
ヘッド(PH) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
37 ADNPH8010 1 MOTOR
モータ
OT
38 DNPH1770 1 FIN フィン OT
39 DNPH1801 1 SHEET, RUBBER
シート ゴム
PL
40 DNPH1780 1 FIN フィン OT
41 DNPH1791 1 SHEET, RUBBER
シート ゴム
PL
42 H1136D 2 BAND
バンド
YLS-4.6-360A LTO100 FE
43 DEPH3261 1 BKT, MOTOR ＢＫＴ モータ AL
43.1 H5301A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X018 FE
43.2 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
44 SAM6790 1 MOTOR
モータ
SGAMS-C2A2A-FJ11 OT
45 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
46 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
47 N1085A 1 NUT, HEX
ナット 六角
M 6 P=1.0 FE
48 W1013A 1 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
49 DEPH3130 1 PULLEY, MOTOR プーリ モータ AL
50 DNPH1730 1 BKT
ＢＫＴ
FE
51 H5299A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
52 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
53 W1050A 2 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
54 . 1 FAN
ファン
OT
55 H5294A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X030 FE
56 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
57
W1041A
4
WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)
FE
45
