XP-142E-04JE PART LIST - 第76页

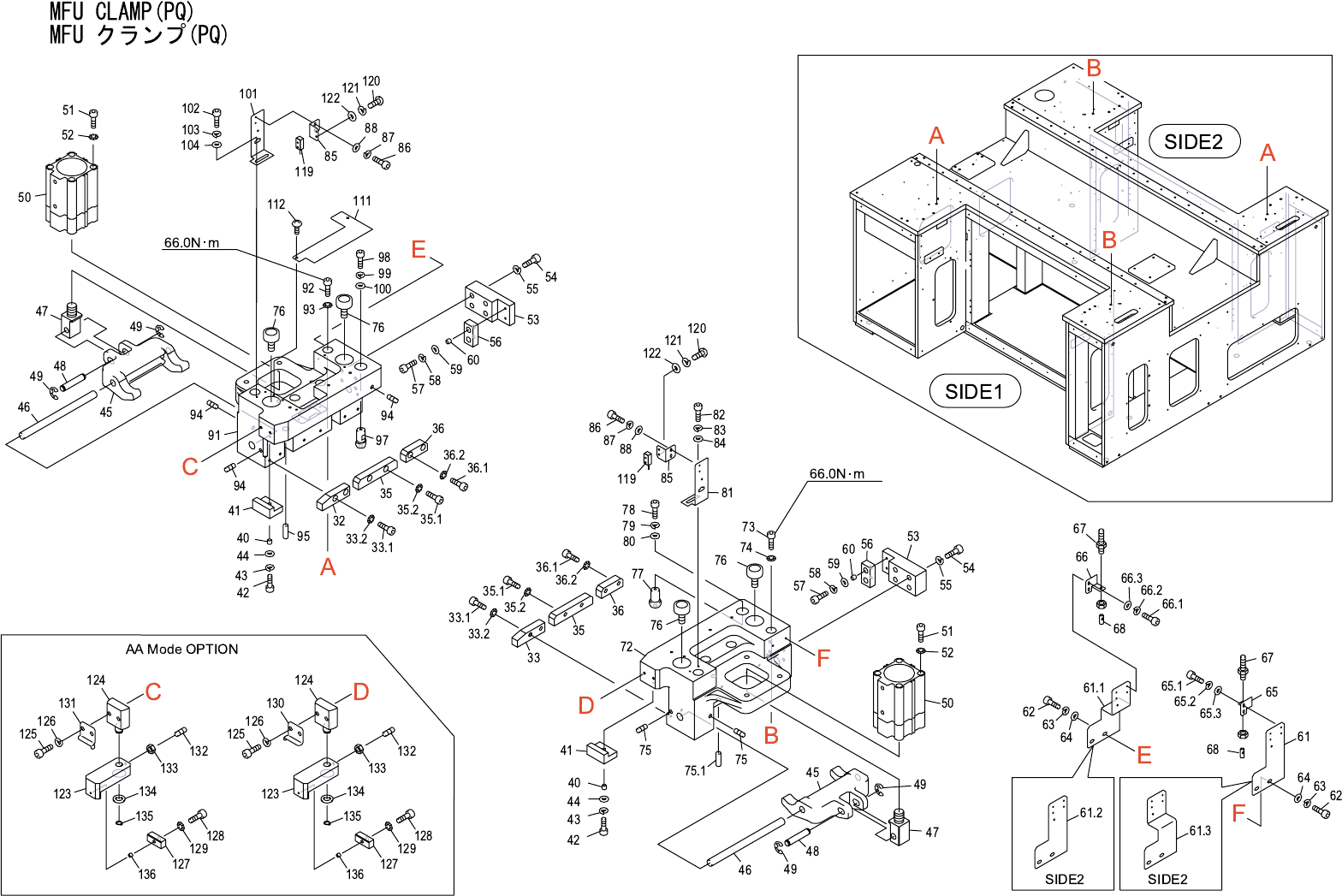

MFU CLAMP(PQ) MFU クランプ(PQ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 32 DNPQ1280 1 GUIDE ガイド FE 33 DNPQ1290 1 GUIDE ガイド FE 33.1 H5322A 4 BOLT, HEX SOCKET ボルト 六角…
65
MFU CLAMP(PQ)
MFU クランプ(PQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
32
DNPQ1280
1 GUIDE
ガイド
FE
33
DNPQ1290
1 GUIDE
ガイド
FE
33.1 H5322A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
33.2 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
35
DNPQ0030
2 GUIDE
ガイド
FE
35.1 H5322A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
35.2 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
36
DNPQ0040
2 GUIDE
ガイド
FE
36.1 H5322A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
36.2 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
40
DNPQ1310
2 COLLAR
カラー
FE NOTE.2
41
DNPQ1300
2 STOPPER
ストッパ
PL NOTE.2
42 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE NOTE.2
43 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE NOTE.2
44 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE NOTE.2
45 DNPQ0061 2 LEVER
レバー
FE
46 DNPQ1060 2 SHAFT
シャフト
FE
47 DNPQ0050 2 KNUCKLE
ナックル
FE
48 DNPQ1080 2 PIN
ピン
FE
49 S1026A 4 CIR-CLIP
サークリップ
ST-EW- 8 OT
50 S20978 2 CYLINDER, AIR
シリンダ エアー
CDLQB80-30D-B-F9NL OT
51 H5380A 8 BOLT, HEX SOCKET
ボルト 六角穴
M10X130 FE
52 W1015A 8 WASHER, CONICAL
ワッシャ 皿
M-10-H FE
53 DEPQ3042 2 BKT
ＢＫＴ
FE
54 H5344A 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X035 FE
55 W1025A 8 WASHER, LOCK
ワッシャ スプリング
8M/M FE
56 DEPQ3050 2 STOPPER
ストッパ
PL
57 H5289A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
58 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
59 W1041A 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
60 KPA2240 4 COLLAR
カラー
FE
61 DNPQ1490 1 BKT
ＢＫＴ
FE SIDE1
61.1 DNPQ1500 1 BKT
ＢＫＴ
FE SIDE1
61.2 DNPQ1490 1 BKT
ＢＫＴ
FE SIDE2
61.3 DNPQ1510 1 BKT
ＢＫＴ
FE SIDE2
66
MFU CLAMP(PQ)
MFU クランプ(PQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
62 H5289A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
63 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE
64 W1043A 4 WASHER, FLAT
ワッシャ 平
4W- 4 FE
65 DEPQ1230 1 BKT, SENSOR
ＢＫＴ センサ
FE
65.1 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
65.2 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
65.3 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
66 DEPQ1220 1 BKT, SENSOR
ＢＫＴ センサ
FE
66.1 H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
66.2 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
66.3 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE
67 H30105 2 FIBER UNIT
ファイバユニット
HPF-T003 OT
68 A10130 2 ATTACHMENT
アタッチメント
FE-PA-S1 OT
72 DNPQ1034 1 BLOCK
ブロック
FE
73
H5371A 4 BOLT, HEX SOCKET
ボルト 六角穴
M10X080 FE
74
W1015A 4 WASHER, CONICAL
ワッシャ 皿
M-10-H FE
75
N4047A 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X010 ｸﾎﾞﾐｻｷ FE
75.1
H2095S 1 PIN, PARALLEL
ピン 平行
ﾟ8X30 Bｼｭ FE
76 K1120T 4 CAM FOLLOWER
カムフォロア
CF10-1V-A OT
77 DNPQ0010 1 PIN, LOCATING
ピン 位置決め
FE
78 H5322A 1 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
79 W1024A 1 WASHER, LOCK
ワッシャ スプリング
6M/M FE
80 EM42301 1 WASHER
ワッシャ
FE
81 DNPQ1210 1 BKT
ＢＫＴ
FE
82 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
83 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
84 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
85 DEPQ1040 2 BKT, SENSOR
ＢＫＴ センサ
FE
86
H5274A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006
FE
87
W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M
FE
88
W1042A 4 WASHER, FLAT
ワッシャ 平
4W- 3
FE
91 DNPQ1045 1 BLOCK
ブロック
FE
92
H5371A 4 BOLT, HEX SOCKET
ボルト 六角穴
M10X080 FE
93
W1015A 4 WASHER, CONICAL
ワッシャ 皿
M-10-H FE
94
N4047A 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X010 ｸﾎﾞﾐｻｷ FE
