MODEL TCM-X300S 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 193 L-6 50 2 630 000 7763 BO L T ,HEX-SCT 8 8 1 4 L- - 010-502 503 41 1 1 41 6705 WA SH ER SP R 5 8 814L--010-503 504 630 001 0220 W A SH E R 8 8…
MODEL TCM-X300S
0306-001
192
ᧄㇱ MAIN BODY SECTION

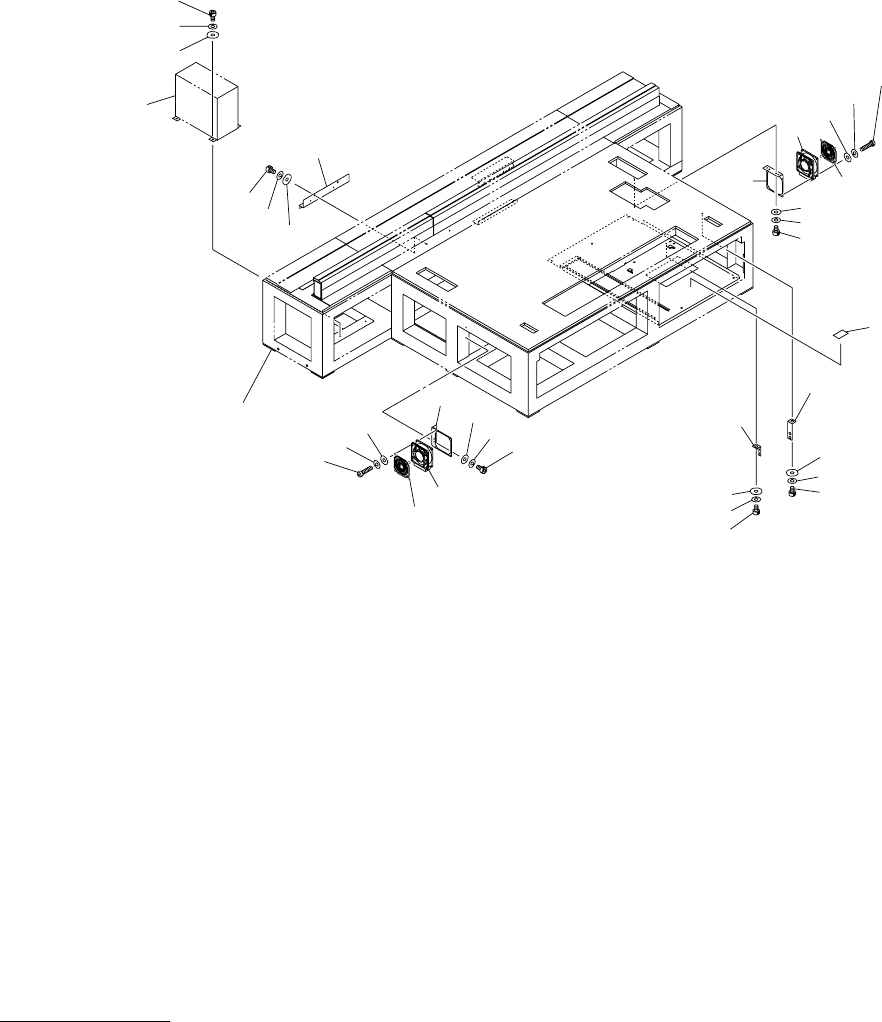

Fig. L-6 ᧄ಄ළࡈࠔࡦ Machine Cooling Fan
503
502
504
502
503
504
520
528
504
503
502
504
529
512
527
513
518
523
517
516
515
514
503
502
See Fig.B-1
Key No.29
513
527
517
518
516
515
514
See Fig.L-1
Key No.9
523
512
530
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
L-6
502 630 000 7763 BOLT,HEX-SCT 8 814L--010-502
503 411 141 6705 WASHER SPR 5 8 814L--010-503
504 630 001 0220 WASHER 8 814L--010-504
512 630 000 7749 BOLT,HEX-SCT 4 814L--010-512
513 411 141 4107 WASHER V 5X10X1 4 814L--010-513
514 630 000 9293 MACHINE SCREW 8 814L--010-514
515 411 008 1706 WASHER SPR 4 8 814L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 814L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
814L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 814L--010-518
520 630 107 3859 BRACKET 1 814L--010-520
523 630 087 0299 BRACKET 2 814L--010-523
527 411 141 6705 WASHER SPR 5 4 814L--010-527
528 630 094 0879 BRACKET 1 814L--010-528
529 630 094 0886 BRACKET 1 814L--010-529
530 630 122 8471 NAME PLATE,NOTICE 1 814L--010-530
MODEL TCM-X300S
0306-001
194

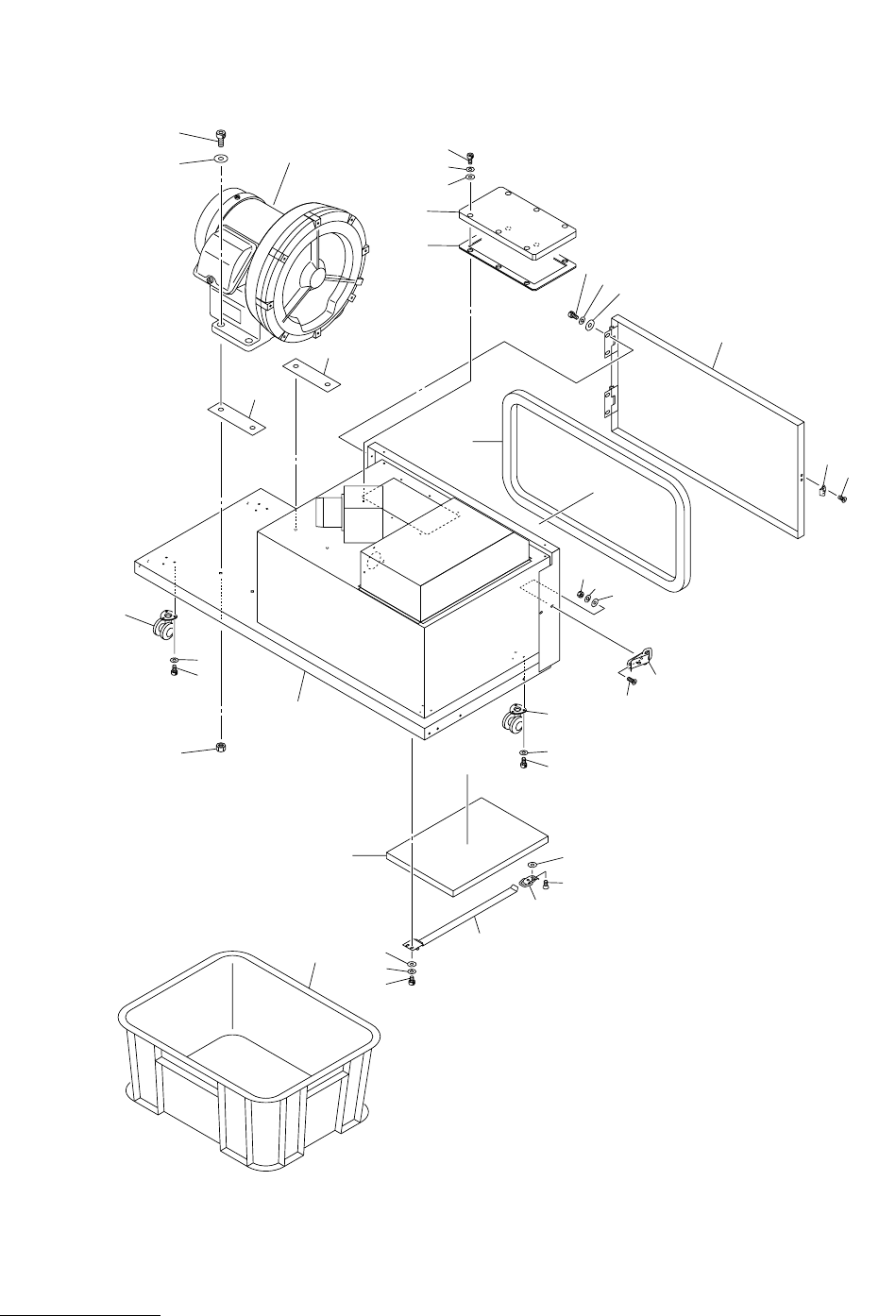

࠳ࠬ࠻ࡏ࠶ࠢࠬㇱ DUST BOX SECTION
Fig. LB-1 ࠳ࠬ࠻ࡏ࠶ࠢࠬ Dust Box
45
43
42
24
25
23
22
21
31
30
29
27
32
7
37
36
35
32
2
4
5
16
15
14
9
11
8
26
1
2
41
41
4
5
12
13
34
33
46
