MODEL TCM-X300S 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 207 MA-7 60 1 630 1 19 6718 BRACK ET 2 814MA-010-601 60 2 630 050 7492 BRA CKET 2 814MA-010-602 60 3 630 030 0031 ME CH P AR T S(BRACKET) 8 814MA…
MODEL TCM-X300S
0306-001
206
ࠞࡃㇱ COVER SECTION

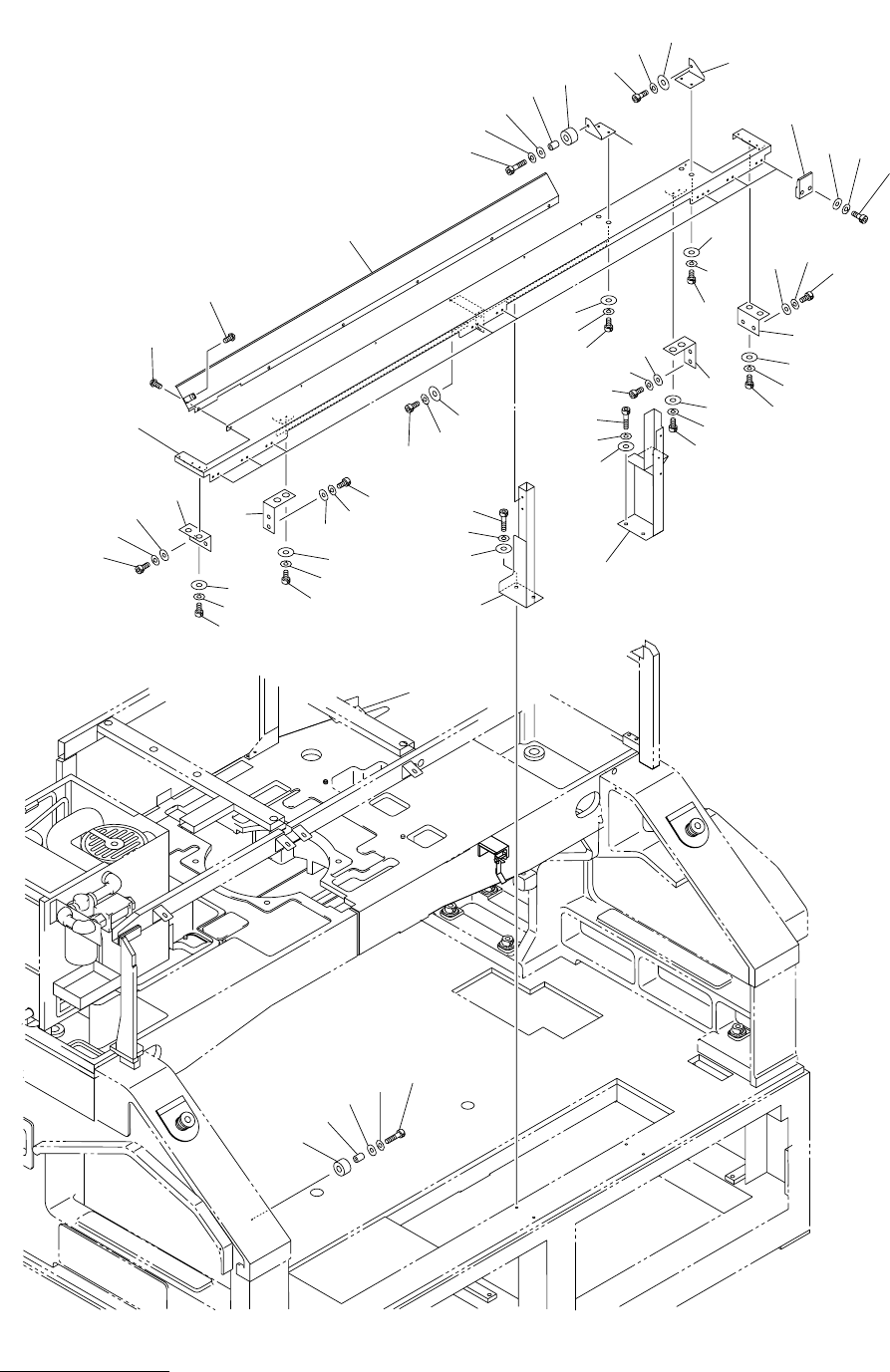

Fig. MA-7 ᚻߔࠅ Handrail
648
647
613
607
608
606
609
603
643
642
614
644
642
614
648
607
608
647
613
605
616
616
604
601
643
642
615
644
602
643
642
615
610
644
602
642
615
611
644
601
615
643
642
642
615
644
642
615
642
615
612
647
649
612
647
649
644
642
615
642
615
643
644
642
615
644
642
615
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
207
MA-7
601 630 119 6718 BRACKET 2 814MA-010-601
602 630 050 7492 BRACKET 2 814MA-010-602
603 630 030 0031 MECH PARTS(BRACKET) 8 814MA-010-603
604 630 097 5604 COVER(BC) 1 814MA-010-604
605 630 120 2303 COVER(BT) 1 814MA-010-605
606 630 119 6725 BRACKET 1 814MA-010-606
607 630 038 9698 COLLAR 2 814MA-010-607
608 630 028 9909 MECH PARTS(URETHANES) 2 814MA-010-608
609 630 119 6732 BRACKET 1 814MA-010-609
610 630 058 2468 BRACKET 1 814MA-010-610
611 630 117 0879 BRACKET 1 814MA-010-611
612 630 000 7893 BOLT,HEX-SCT 4 814MA-010-612
613 630 000 7916 BOLT,HEX-SCT 2 814MA-010-613
614 630 000 7763 BOLT,HEX-SCT 17 814MA-010-614
615 630 000 7756 BOLT,HEX-SCT 22 814MA-010-615
616 411 113 9109 SCR TRS 5X10 7 814MA-010-616
642 411 141 6705 WASHER SPR 5 39 814MA-010-642
643 411 141 4107 WASHER V 5X10X1 24 814MA-010-643
644 630 001 0220 WASHER 15 814MA-010-644
647 411 141 3001 WASHER SPR 6 6 814MA-010-647
648 411 141 4305 WASHER V 6X12.5X1.6 2 814MA-010-648
649 630 001 0237 WASHER 4 814MA-010-649
MODEL TCM-X300S
0306-001
208
ࠞࡃㇱ COVER SECTION
Fig. MA-8 ೨㕙ోᚺ Front Safety Door
705
749
748
747
733
740
741
721
731
742
743
744
742
731
723
705
746
706
707
707
715
711
738
738
725
739
740
734
718
717
741
740
705
746
727
743
742
735
743
742
735
734
726
728
745
738
732
724
722
706
707
715
711
707
730
742
743
730
742
743
716
729
742
735
736
720
714
743
742
730
714
743
742
730
704
701
704
737
720
719
702
702-07
702-01
702-04
702-05
702-02
702-06
702-03
702-52
702-54
702-53
702-51
702-08
