MODEL TCM-X300S 0306-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 77 F-7 60 1 630 065 4202 S T A Y 2 814F--010-601 60 2 630 106 7667 PL A T E( FE ED ) 1 814F--010-602 60 4 41 1 141 4107 WA S HE R V 5 X1 0 X1 6 8…
MODEL TCM-X300S
0306-001
76
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION

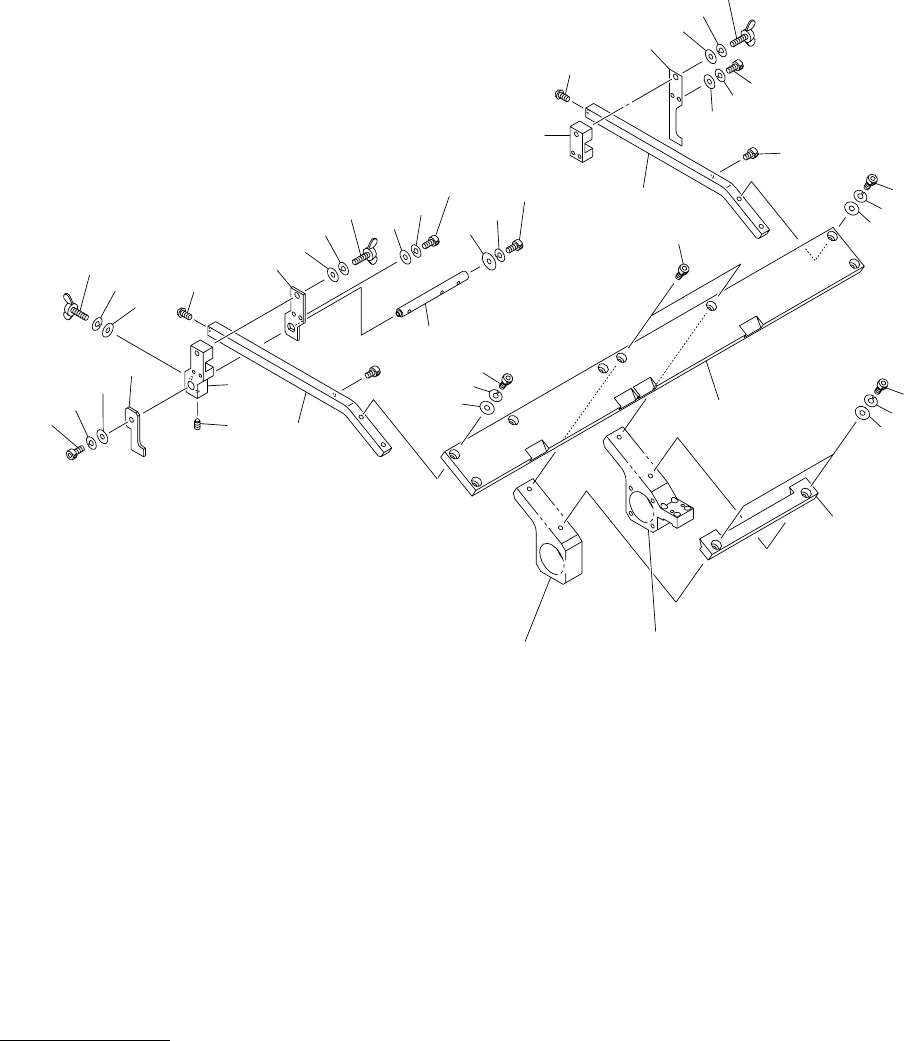

Fig. F-7 ၮ᧼⒖タῪ P.C.B. Transfer Claw
608
609
613
614
615
610
601
611
616
604
602
605
606
628
612
607
621
613
614
615
610
611
612
622
625
623
624
601
626
610
611
627
618
619
607
620
611
610
617
604
605
606
See Fig.F-2
Key No.102
See Fig.F-2
Key No.121
604
605
606
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
77
F-7
601 630 065 4202 STAY 2 814F--010-601
602 630 106 7667 PLATE(FEED) 1 814F--010-602
604 411 141 4107 WASHER V 5X10X1 6 814F--010-604
605 411 141 6705 WASHER SPR 5 6 814F--010-605
606 630 000 7763 BOLT,HEX-SCT 6 814F--010-606
607 411 140 8007 SCR TRS 5X6 2 814F--010-607
608 630 005 6525 BLOCK 1 814F--010-608
609 630 057 7068 PLATE(PUSH) 1 814F--010-609
610 411 141 4008 WASHER V 4X9X0.8 6 814F--010-610
611 411 141 2905 WASHER SPR 4 6 814F--010-611
612 630 000 7633 BOLT,HEX-SCT 4 814F--010-612
613 411 141 4305 WASHER V 6X12.5X1.6 2 814F--010-613
614 411 141 3001 WASHER SPR 6 2 814F--010-614
615 411 140 6003 BOLT WING 6X20 2 814F--010-615
616 630 000 7503 BOLT,HEX-SCT 2 814F--010-616
617 630 106 7674 GUIDE(FEED) 1 814F--010-617
618 630 106 7681 BLOCK 1 814F--010-618
619 630 111 2381 PLUNGER 1 814F--010-619
620 411 183 4608 BOLT WING 4X15 1 814F--010-620
621 630 106 7704 PLATE 1 814F--010-621
622 630 001 0206 WASHER 1 814F--010-622
623 411 141 2806 WASHER SPR 3 1 814F--010-623
624 630 000 7510 BOLT,HEX-SCT 1 814F--010-624
625 630 106 7698 SHAFT 1 814F--010-625
626 630 106 7711 PLATE 1 814F--010-626
627 630 000 7619 BOLT,HEX-SCT 1 814F--010-627
628 630 008 1213 BOLT,HEX-SCT 2 814F--010-628
MODEL TCM-X300S
0306-001
78
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

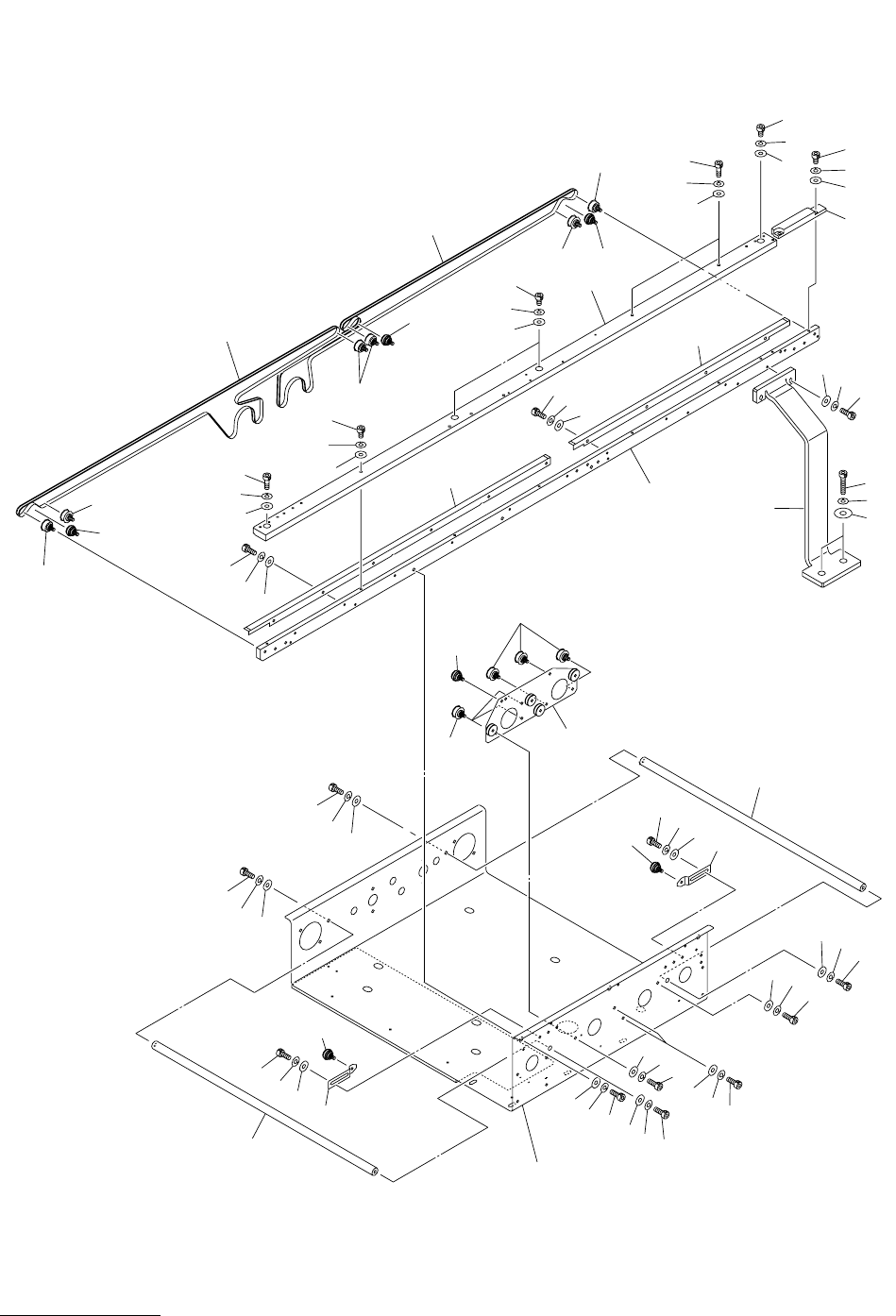

Fig. G-1 ࿕ቯࠦࡦࡌࠕࠪࡘ࠻ Fixed Side Conveyor Chute
28
26
35
17
17
26
2635
17
27
26
35
35
2
5
4
3
5
4
3
23
26
26
23
39
40
41
43
42
44
38
31
32
30
31
33
30
18
20
25
29
21
46
45
21
46
45
6
22
9
8
22
9
8
1
37
8
9
22
3
4
5
3
4
5
3
4
5
8
37
9
22
8
9
22
31
33
30
31
33
30
31
32
30
31
33
30
