MODEL TCM-X300S
0306-001
80
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

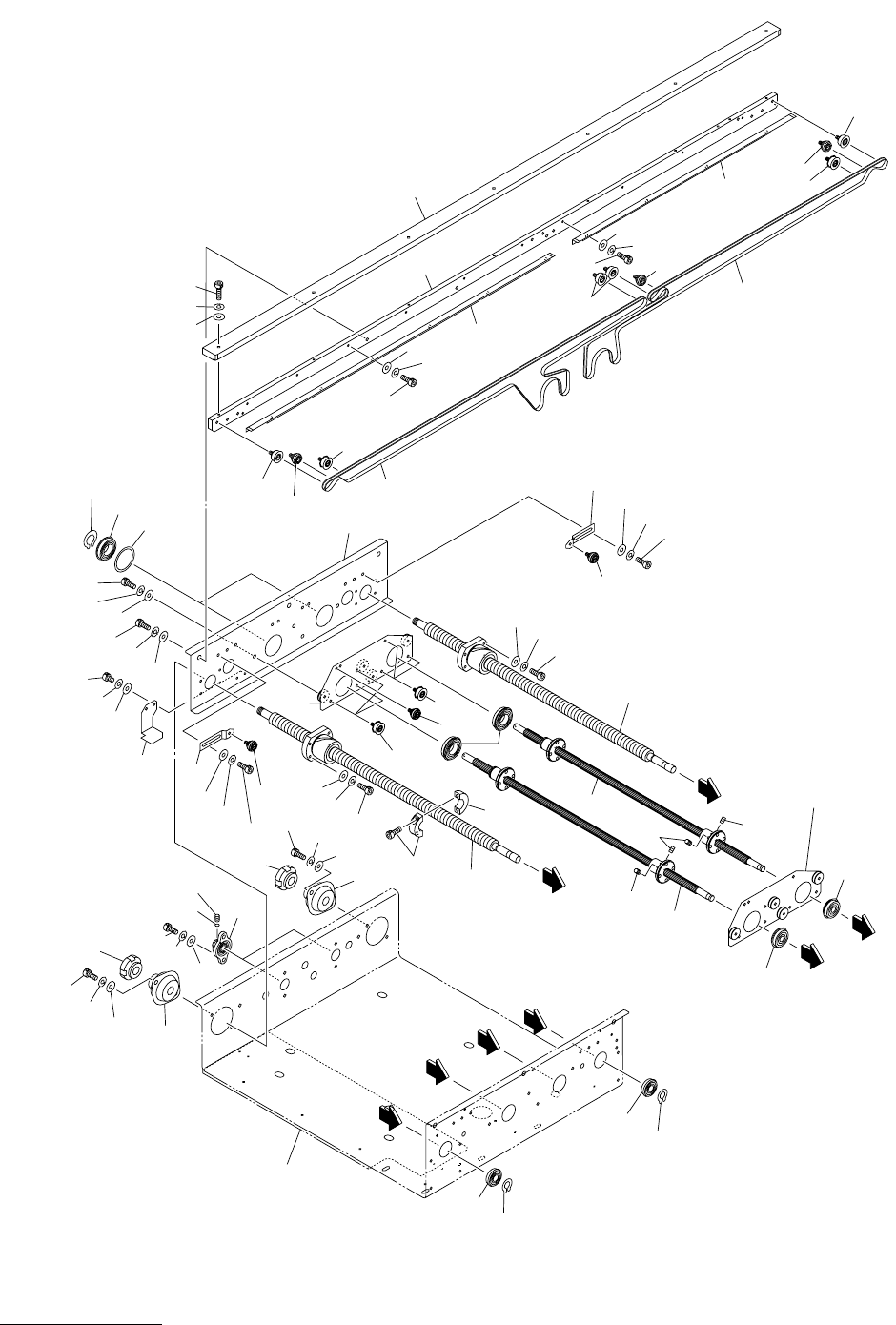

Fig. G-2 นേࠦࡦࡌࠕࠪࡘ࠻ Movable Side Conveyor Chute
135
132
135
104
132
124
105
106
107
122
132
105
124
106
107
118
117
134
130
123
148
149
121
102
133
148
149
123
143
144
143
A
B
C
D
144
See Fig.G-1
Key No.1
125
118
117
110
109
108
107
106
105
114
112
111
118
119
117
112
115
115
115
101
113
113
147
147
101
116
116
117
118
140
137
139
138
140
139
138
140
139
138
145
A
B
C
D
146
141
142
145
146
119
103
126
135
127
128
132
132
126
See Fig.G-1
Key No.2
132
126
135
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
81
G-2
101 630 001 1548 BEARING,RADIAL 2 6200ZZNR 814G--010-101
102 630 118 2162 PLATE(OKU) 1 814G--010-102
103 630 106 7407 PLATE,LOCATE(L) 1 814G--010-103
104 630 116 4496 PLATE,LOCATE 1 814G--010-104
105 411 141 4107 WASHER V 5X10X1 8 814G--010-105
106 411 141 6705 WASHER SPR 5 8 814G--010-106
107 630 000 7763 BOLT,HEX-SCT 8 814G--010-107
108 411 141 4305 WASHER V 6X12.5X1.6 3 814G--010-108
109 411 141 3001 WASHER SPR 6 3 814G--010-109
110 630 000 7886 BOLT,HEX-SCT 3 814G--010-110
111 630 030 5913 COLLAR 2 814G--010-111
112 630 001 1531 BEARING,RADIAL 4 6904ZZNR 814G--010-112
113 630 120 0835 GUIDE,LINEAR 2 814G--010-113
114 411 000 7805 RING C 20 2 814G--010-114
115 630 000 8883 SET SCREW 4 814G--010-115
116 630 120 0842 BALL SCREW 2 814G--010-116
117 411 141 4008 WASHER V 4X9X0.8 17 814G--010-117
118 411 141 2905 WASHER SPR 4 17 814G--010-118
119 630 000 7657 BOLT,HEX-SCT 8 814G--010-119
121 630 118 2186 GUIDE(OKU) 1 814G--010-121
122 630 116 7299 PLATE 1 814G--010-122
123 630 000 7640 BOLT,HEX-SCT 10 814G--010-123
124 630 116 5141 PLATE 2 814G--010-124
125 630 000 7602 BOLT,HEX-SCT 2 814G--010-125
126 630 092 6224 PULLEY,FLAT 4 814G--010-126
127 630 120 0453 BELT,FLAT 1 814G--010-127
128 630 120 0460 BELT,FLAT 1 814G--010-128
130 630 118 5347 CHUTE(R OKU) 1 814G--010-130
132 630 092 6231 PULLEY,FLAT 6 814G--010-132
133 630 118 2193 CHUTE(L OKU) 1 814G--010-133
134 630 000 7664 BOLT,HEX-SCT 7 814G--010-134
135 630 092 6217 PULLEY,FLAT 8 814G--010-135
137 630 008 5303 BEARING,UNIT 2 UFL000 814G--010-137
138 411 141 4305 WASHER V 6X12.5X1.6 8 814G--010-138
139 411 141 3001 WASHER SPR 6 8 814G--010-139
140 630 000 7879 BOLT,HEX-SCT 8 814G--010-140
141 630 000 8920 SET SCREW 2 814G--010-141
142 630 053 5419 COLLAR 2 814G--010-142
143 630 001 1432 BEARING,RADIAL 2 6001ZZNR 814G--010-143
144 411 000 7300 RING C 12 2 814G--010-144
145 630 031 0566 BEARING,UNIT 2 BPFL1 814G--010-145
146 630 031 0573 NUT 2 814G--010-146
147 630 035 6618 MECH PARTS (SET COLLARS) 1 814G--010-147
148 411 141 5906 WASHER F 4X8X0.8 10 814G--010-148
149 411 141 2905 WASHER SPR 4 10 814G--010-149
MODEL TCM-X300S
0306-001
82
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION
Fig. G-3 㔚ⵝࡏ࠶ࠢࠬ L Electrical Box L
258
259
260
261
281
285
286
287
282
283
284
270
252
258
259
260
276
275
274
271
272
273
251
See Fig.G-4
Key No.316
202
201
