MODEL TCM-X300S 0306-001 92 R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION Fig. H-1 ࿕ቯ஥ࠦࡦࡌࠕࠪࡘ࡯࠻ Fixed Side Conveyor Chute 5 4 3 26 23 5 4 3 26 23 35 2 26 39 44 43 42 38 40 41 27 33 31 30 25 20 21 35 26 17 31 33 30 29 6 8 9 22 3 4 5 3 4 5 8 …

100%1 / 306
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
91
G-7
602 630 006 0409 GEAR,REDUCTION 1 4GN12.5K 814G--010-602
603 630 092 9782 ASSY,MOTOR,REVERSIBLE 1 M3 814G--010-603
604 630 000 7848 BOLT,HEX-SCT 2 814G--010-604
605 411 141 6705 WASHER SPR 5 4 814G--010-605
606 411 141 4107 WASHER V 5X10X1 2 814G--010-606
607 630 001 0220 WASHER 2 814G--010-607
608 630 085 7788 NUT 4 814G--010-608
609 630 009 2684 PULLEY,TIMING 2 814G--010-609
610 630 000 8951 SET SCREW 6 814G--010-610
611 630 066 9992 BELT,TIMING 1 814G--010-611
612 630 118 2476 ASSY,MOTOR,STEPPING 1 MPM22(L2CV) 814G--010-612
613 630 000 7770 BOLT,HEX-SCT 2 814G--010-613
614 630 119 7951 PULLEY,TIMING 1 814G--010-614
615 630 008 2296 SET SCREW 2 814G--010-615
616 630 053 4351 BELT,TIMING 1 814G--010-616
620 630 107 0025 PULLEY,TIMING 1 814G--010-620
621 630 119 9290 SHEET 2 814G--010-621
626 630 123 8463 COVER(MOTOR) 1 814G--010-626
627 411 051 2804 SCR TRS 4X8 1 814G--010-627
MODEL TCM-X300S
0306-001
92

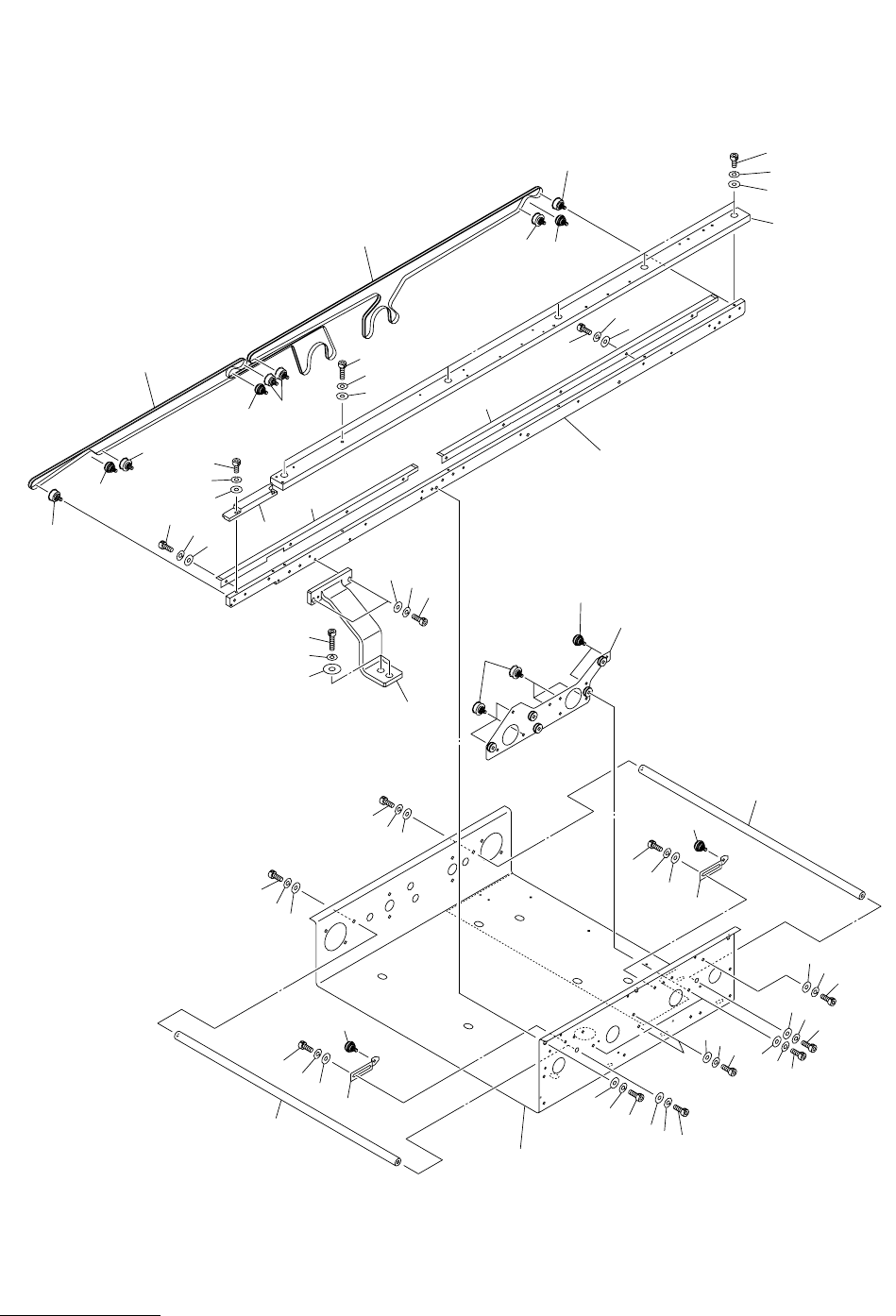

R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION
Fig. H-1 ࿕ቯ஥ࠦࡦࡌࠕࠪࡘ࡯࠻ Fixed Side Conveyor Chute
5
4
3
26
23
5
4
3
26
23
35
2
26
39
44
43
42
38
40
41
27
33
31
30
25
20
21
35
26
17
31
33
30
29
6
8
9
22
3
4
5
3
4
5
8
9
22
37
8
9
22
37
22
9
8
1
22
9
8
17
26
18
46
45
17
26
35
21
28
31
32
30
49
48
47
46
45
MODEL TCM-X300S
0306-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
93
H-1
1 630 120 6011 BASE(CONVEYOR R) 1 814H--010-001
2 630 116 6261 PLATE,LOCATE 1 814H--010-002
3 411 141 4107 WASHER V 5X10X1 8 814H--010-003
4 411 141 6705 WASHER SPR 5 8 814H--010-004
5 630 000 7763 BOLT,HEX-SCT 8 814H--010-005
6 630 118 2261 PLATE(MAE) 1 814H--010-006
8 411 141 4305 WASHER V 6X12.5X1.6 7 814H--010-008
9 411 141 3001 WASHER SPR 6 7 814H--010-009
17 630 092 6224 PULLEY,FLAT 4 814H--010-017
18 630 077 4924 GUIDE(MAE 2) 1 814H--010-018
20 630 118 2278 CHUTE(R OKU) 1 814H--010-020
21 630 000 7640 BOLT,HEX-SCT 9 814H--010-021
22 630 000 7886 BOLT,HEX-SCT 7 814H--010-022
23 630 116 5141 PLATE 2 814H--010-023
25 630 118 5378 CHUTE(L MAE) 1 814H--010-025
26 630 092 6231 PULLEY,FLAT 7 814H--010-026
27 630 120 0446 BELT,FLAT 1 814H--010-027
28 630 120 0453 BELT,FLAT 1 814H--010-028
29 630 118 2285 GUIDE(MAE1) 1 814H--010-029
30 411 141 4008 WASHER V 4X9X0.8 8 814H--010-030
31 411 141 2905 WASHER SPR 4 8 814H--010-031
32 630 000 7664 BOLT,HEX-SCT 1 814H--010-032
33 630 000 7633 BOLT,HEX-SCT 7 814H--010-033
35 630 092 6217 PULLEY,FLAT 8 814H--010-035
37 630 118 2155 STAY 2 814H--010-037
38 630 118 1448 BRACKET 1 814H--010-038
39 411 141 4107 WASHER V 5X10X1 2 814H--010-039
40 411 141 6705 WASHER SPR 5 4 814H--010-040
41 630 000 7770 BOLT,HEX-SCT 2 814H--010-041
42 630 001 0220 WASHER 2 814H--010-042
43 411 141 6705 WASHER SPR 5 2 814H--010-043
44 630 000 7787 BOLT,HEX-SCT 2 814H--010-044
45 411 141 5906 WASHER F 4X8X0.8 9 814H--010-045
46 411 141 2905 WASHER SPR 4 9 814H--010-046
47 630 000 7640 BOLT,HEX-SCT 1 814H--010-047
48 411 141 4008 WASHER V 4X9X0.8 1 814H--010-048
49 411 141 2905 WASHER SPR 4 1 814H--010-049
