3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.406.xx Ausgabe 02/2000 DE
132

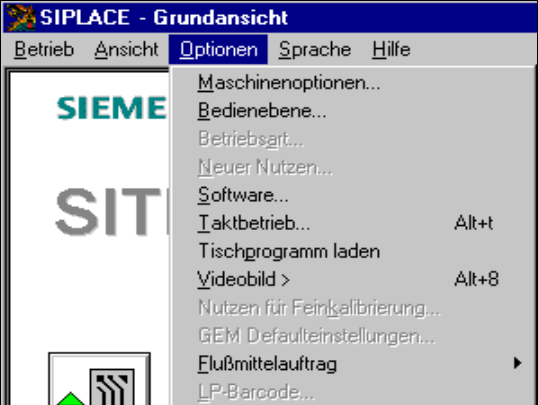

3.3.2.3 Menü "Optionen"
Das Menü "Optionen" ist nur in der Grundansicht verfügbar. In diesem Menü sind alle Zusatzfunk-
tionen enthalten. 3
Å Klicken Sie den gewünschten Menüeintrag an, und führen Sie die erforderliche Einstellung,
Auswahl, etc. in den entsprechenden Fenstern oder Dialogboxen durch.
3
Betriebsanleitung SIPLACE 80S-20/F4 3 Einführung und Grundbegriffe
Softwareversion SR.406.xx Ausgabe 02/2000 DE 3.3 Bedienoberfläche - Ansichten und Menüs
133
Maschinenoptionen ... 3
Je nach Bedienebene haben Sie hiermit die Möglichkeit, sich über die Konfiguration der Station
zu informieren ("Bediener") oder die angezeigten Maschinenoptionen zu aktivieren bzw. zu deak-
tivieren ("Einricher", "Servicetechniker"). 3

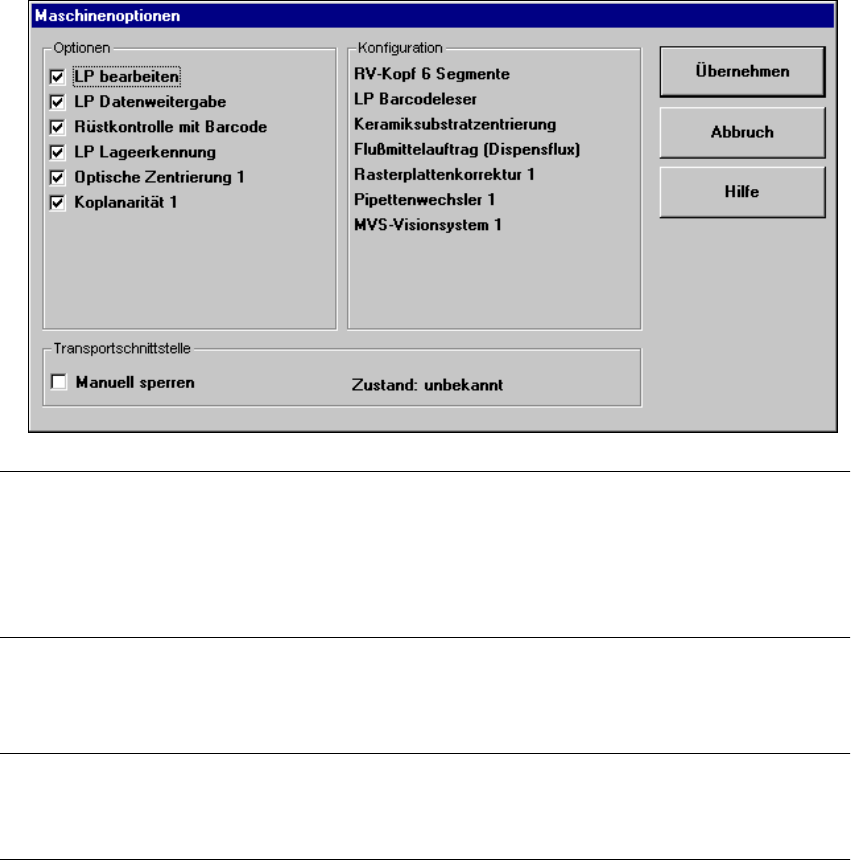

Å Klicken Sie die Menüoption Maschinenoptionen ... an (oder die entsprechende Schaltfläche
im Arbeitsbereich der Grundansicht). Das nachfolgende Fenster wird geöffnet.
3
HINWEIS
Es werden nur Maschinenoptionen angezeigt, die an der aktuellen Station konfiguriert sind.
Die verschiedenen Maschinenoptionen und ihre Funktionen sind in Kap. 4 Bestückfunktionen,
Kap.6 Visionfunktionen, Kap. 11 Stationserweiterungen / Hardware bzw. Kap. 12 Stationserweite-
rungen / Software beschrieben. 3
Å Klicken Sie die Kontrollkästchen für die gewünschten Maschinenoptionen an, um sie zu
aktivieren bzw. zu deaktivieren.
HINWEIS
In der Bedienebene "Bediener" können nur die Optionen für die Transportschnittstelle aktiviert
bzw. deaktiviert werden. 3
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE 80S-20/F4
3.3 Bedienoberfläche - Ansichten und Menüs Softwareversion SR.406.xx Ausgabe 02/2000 DE
134
Bedienebene ... 3
Einige Funktionen der Bedienoberfläche können durch die Einstellung der Bedienebene und zu-
sätzlich durch die Vergabe eines Kennwortes (Passwortes) vor unqualifizierter Bedienung ge-
schützt werden. Funktionen, die in einer bestimmten Bedienebene nicht zugänglich sind, können
nicht ausgeführt werden, da die entsprechenden Schaltflächen, Radioknöpfe oder Menübefehle
inaktiv geschaltet sind oder nicht angezeigt werden. 3
Die Bedienebenen "Bediener", "Einrichter" und "Servicetechniker" stehen zur Auswahl. Für die
Bedienebenen "Einrichter" und "Servicetechniker" können Kennwörter vergeben werden. 3

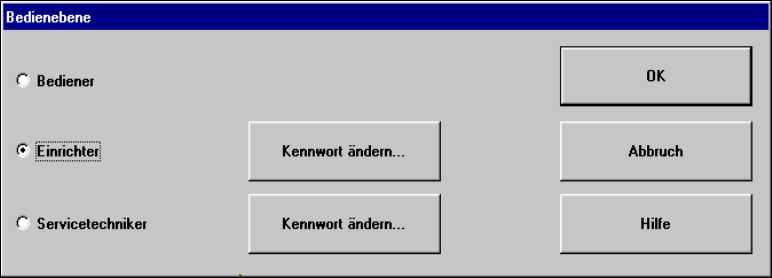

Å Klicken Sie die Menüoption Bedienebene ... an.
Die Auswahlbox "Bedienebene" wird geöffnet.
3
Å Aktivieren Sie den Radioknopf für die gewünschte Bedienebene.
Å Klicken Sie die Schaltfläche Kennwort ändern... neben der entsprechenden Bedienebene an,
wenn Sie ein Kennwort vergeben oder ein bestehendes Kennwort ändern wollen.
Die Dialogbox zur Eingabe des Kennwortes wird geöffnet.
