Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.1 R üstungsanzeige 149 4.1.2.3 "V ollsetzen" einer leeren Spur Sobald e in Förder in einer l eeren Spur mit…
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.1 Rüstungsanzeige Softwareversion SR.406.xx Ausgabe 02/2000 DE
148
4.1.2.2 Manuelle Eingabe des Bauelemente-Barcodes
Å Klicken Sie die Schaltfläche Manuelle Eingabe an, um den Barcode von Hand einzugeben.

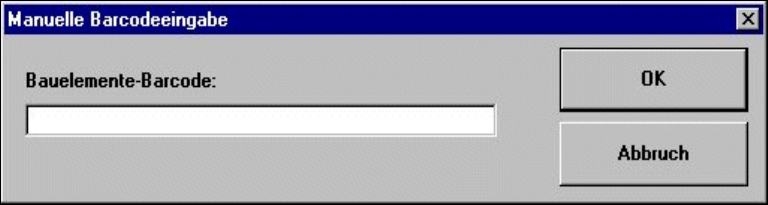

Die nachfolgende Eingabebox wird geöffnet.
4
Å Geben Sie den Barcode in das Editierfeld ein und schließen Sie die Eingabebox mit OK.
Der Barcodevergleich wird gestartet.
Im Anzeigefeld des Fensters "Rüstkontrolle mit Barcode" wird das Ergebnis des Barcode-
vergleichs angezeigt (siehe Abschnitt 4.1.2.1).
Å Die weitere Vorgehensweise ist in Abschnitt 4.1.2.1 beschrieben.
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.1 Rüstungsanzeige
149
4.1.2.3 "Vollsetzen" einer leeren Spur
Sobald ein Förder in einer leeren Spur mit Bauelementen aufgefüllt ist, muss dies bestätigt wer-
den, damit der Bestückkopf wieder auf diese Spur zugreift. Dies geschieht mit Hilfe der Funktion
"Spur vollsetzen". 4
Vorgehensweise
Å Den Spurbarcode der entsprechenden Spur einlesen.
Å Den Bauelemente-Barcode von der entsprechenden Bauelementespule einlesen.
Bei übereinstimmenden Barcodes wird die Schaltfläche "Spur vollsetzen" aktiv
(siehe nachfolgende Abbildung).
4

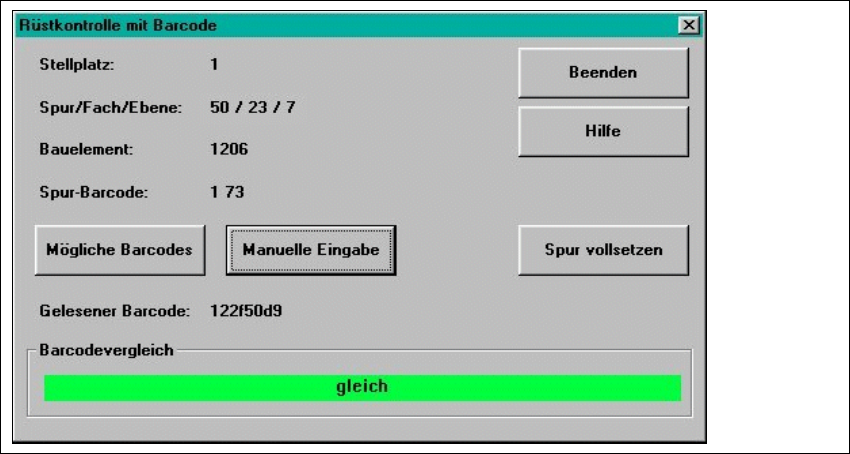

Abb. 4.1 - 3 Fenster "Rüstkontrolle mit Barcode", Barcodevergleich positiv
4
Å Wenn der Förderer in der aktuellen Spur aufgefüllt ist, klicken Sie zur Bestätigung die Schalt-
fläche Spur vollsetzen an, oder lesen Sie den Return-Barcode an der Barcodeleiste ein.
Å Schließen Sie das Fenster mit Beenden.
4
4
4
4
4
4
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.2 Fehleranzeige Softwareversion SR.406.xx Ausgabe 02/2000 DE
150
4.2 Fehleranzeige
Die Fehler werden nach ihrer Art unterschieden und jeweils in einer eigenen Ansicht in Tabellen-
form aufgelistet. 4
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf die Fehleranzeige umgeschaltet (siehe z.B. Abb. 4.2 - 1,
Spurfehler). Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart auf-
gelistet.
Å Wenn Sie den Anzeigebereich auf eine andere Fehlerart umschalten wollen, klicken Sie in der
Symbolleiste das Symbol für die gewünschte Fehlerart an.
Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet.
4

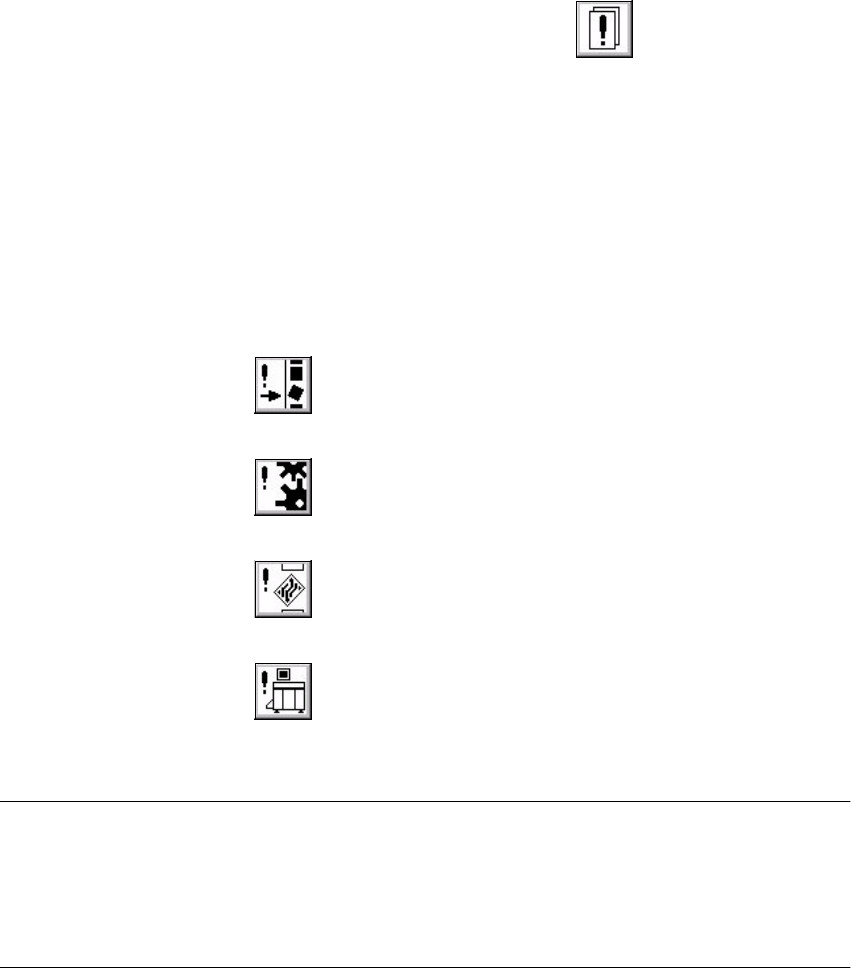

Fehlerart Symbol
4
– Spurfehler
– Maschinenfehler
– Transportfehler
– Allgemeine Fehler
4
HINWEIS
Der zuletzt aufgetretene Fehler wird immer an oberster Stelle in der Tabelle angezeigt.
Gleiche Fehler werden im Fehlerzähler addiert (Spalte "FZ").
Zu jedem angezeigten Fehler können Informationen und eine Fehlerdiagnose aufgerufen
werden (Vorgehensweise siehe Abschnitt 4.2.1). 4
