4.2.2.1 Bedeutung der Einträge in der Tabelle für "Spurfehler"
4
– Nr
In dieser Spalte ist die Fehlernummer des jeweiligen Fehlers eingetragen.
– BE-Name
Hier ist der Name des Bauelementes eingetragen, bei welchem der Fehler aufgetreten ist.
– Stellpl.
In dieser Spalte ist die Nummer des Stellplatzes eingetragen, auf welchem das entsprechende
Bauelement gerüstet ist.
– Sp Fa Eb
Hier ist die Nummer der Spur und des Fördererfaches für das entsprechende Bauelement
eingetragen, bzw. die Nummer des Flächenmagazinfaches und der Ebene im Wafflepack-
Wechsler.
– Seg
Hier ist die Nummer des Segmentes eingetragen, mit dem das Bauelement bestückt wurde.
– FZ
In dieser Spalte wird angezeigt, wie oft der jeweilige Fehler zum aktuellen Zeitpunkt bereits
aufgetreten ist.
– Text
In dieser Spalte wird der aufgetretene Fehler beschrieben.
4
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.2 Fehleranzeige Softwareversion SR.406.xx Ausgabe 02/2000 DE
154
4.2.3 Ansicht "Maschinenfehler"
4

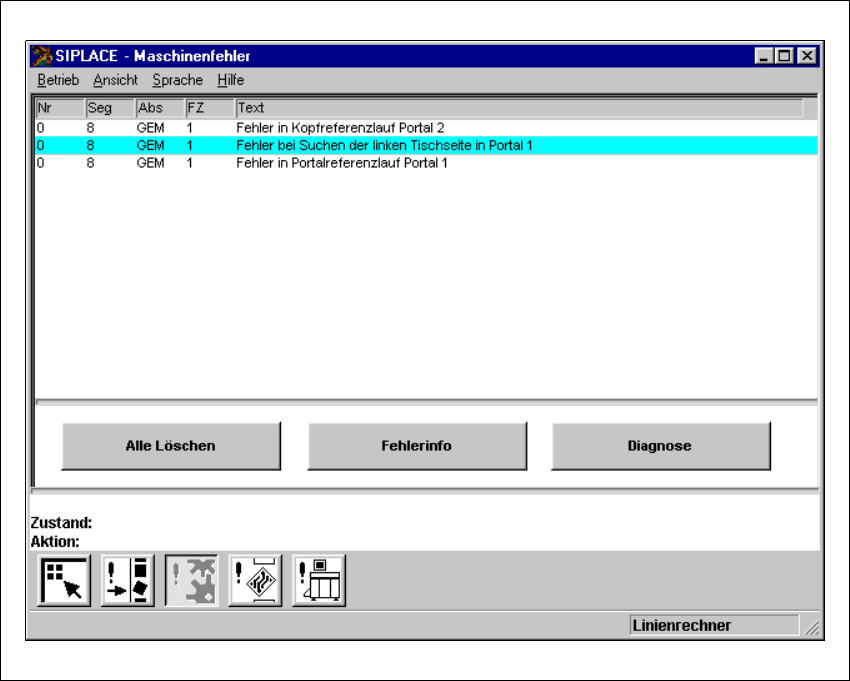

Abb. 4.2 - 2 Ansicht "Maschinenfehler"
4.2.3.1 Bedeutung der Einträge in der Tabelle für "Maschinenfehler"
– Nr
Fehlernummer des jeweiligen Fehlers
– Seg
Nummer des Segmentes (siehe auch Abschnitt 4.2.2.1)
– Abs
Kurzbezeichnung für den Absender des Fehlers
(z.B. "MC1", wenn am Portal 1 der Fehler aufgetreten ist)
– FZ
Fehlerzähler (siehe auch Abschnitt 4.2.2.1)
– Text
Beschreibung des jeweiligen Fehlers
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.2 Fehleranzeige
155
4.2.4 Ansicht "Transportfehler"
4

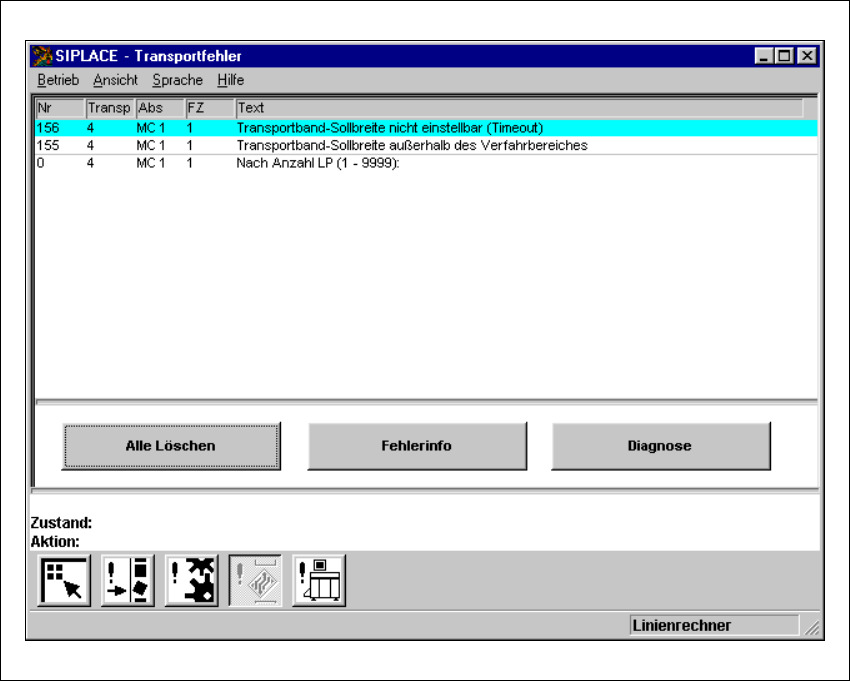

Abb. 4.2 - 3 Ansicht "Transportfehler"
4.2.4.1 Bedeutung der Einträge in der Tabelle für "Transportfehler"
– Nr
Fehlernummer des jeweiligen Fehlers
– Transp
Hier ist die Nummer des Transportes eingetragen, bei welchem der Fehler aufgetreten ist.
1 = Transport 1 (Standardtransport oder rechte Transportspur bei Doppeltransport)
2 = Transport 2 (linke Transportspur bei Doppeltransport)
– Abs
Kurzbezeichnung für den Absender des Fehlers
– FZ
Fehlerzähler (siehe auch Abschnitt 4.2.2.1)
– Text
Beschreibung des jeweiligen Fehlers
