Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.2 Fehleranzeige
155
4.2.4 Ansicht "Transportfehler"
4
Abb. 4.2 - 3 Ansicht "Transportfehler"
4.2.4.1 Bedeutung der Einträge in der Tabelle für "Transportfehler"
– Nr
Fehlernummer des jeweiligen Fehlers
– Transp
Hier ist die Nummer des Transportes eingetragen, bei welchem der Fehler aufgetreten ist.
1 = Transport 1 (Standardtransport oder rechte Transportspur bei Doppeltransport)
2 = Transport 2 (linke Transportspur bei Doppeltransport)
– Abs
Kurzbezeichnung für den Absender des Fehlers
– FZ
Fehlerzähler (siehe auch Abschnitt 4.2.2.1)
– Text
Beschreibung des jeweiligen Fehlers
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.2 Fehleranzeige Softwareversion SR.406.xx Ausgabe 02/2000 DE
156
4.2.5 Ansicht "Allgemeine Fehler"
4

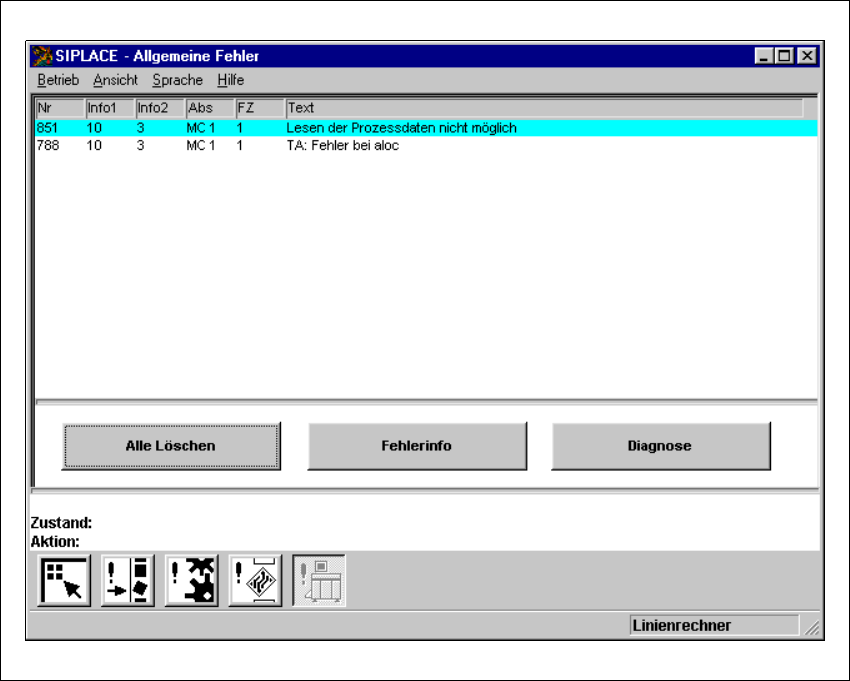

Abb. 4.2 - 4 Ansicht "Allgemeine Fehler"
4.2.5.1 Bedeutung der Einträge in der Tabelle für "Allgemeine Fehler"
– Nr
Fehlernummer des jeweiligen Fehlers
– Info1 / Info 2
Wird nur für interne Zwecke der Fa. Siemens verwendet.
– Abs
Kurzbezeichnung für den Absender des Fehlers
– FZ
Fehlerzähler (siehe auch Abschnitt 4.2.2.1)
–Text
Beschreibung des jeweiligen Fehlers
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.3 Förderer
157
4.3 Förderer
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf eine der Ansichten, die in den nachfolgenden Abschnitten be-
schrieben sind, umgeschaltet.
HINWEIS
Wird die Menüfunktion "Förderer" zum ersten Mal nach dem Starten der SR-Software aufgerufen,
wird zuerst die Ansicht "Leere Spuren" angezeigt (siehe Abb. 4.3 - 1). 4
4.3.1 Ansicht "Leere Spuren"
Wenn der Bestückkopf nach dem 3. Versuch kein Bauelement aus einer Spur abholen kann, fährt
er diese Spur nicht mehr an. Sie wird in die Liste der "Leeren Spuren" aufgenommen.
Sobald die Förderer bzw. Flächenmagazine in den leeren Spuren mit Bauelementen aufgefüllt
sind, muss dies bestätigt werden, so dass der Bestückkopf wieder auf diese Spuren zugreifen
kann. Dies geschieht durch das "Vollsetzen" der leeren Spuren. Beim "Vollsetzen" von leeren
Spuren können entweder nur einzelne Spuren vollgesetzt werden oder gleichzeitig alle Spuren
eines Stellplatzes. 4
HINWEIS
Das manuelle "Vollsetzen" von Spuren, auf welchen Bauelemente mit vorgegebenem Bau-
elemente-Barcode gerüstet sind, ist nur möglich, wenn in den Maschinenoptionen die Option
"Rüstkontrolle mit Barcode" nicht
aktiviert ist.
Ist die Option "Rüstkontrolle mit Barcode" aktiviert, werden anstelle der Schaltflächen für die Stell-
plätze 1 bis 4 entsprechende Hinweise angezeigt (siehe Abb. 4.3 - 2). 4
4
Å Klicken Sie, falls erforderlich, das Symbol an.
Die Ansicht "Leere Spuren" wird angezeigt (siehe Abb. 4.3 - 1).
