Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.3 Förderer 165 4.3.3.1 Füllstände aktualisie ren Å Klic ken Si e die Scha ltfläch e Füllstände akt ualisieren an. Der…
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.3 Förderer Softwareversion SR.406.xx Ausgabe 02/2000 DE
164
4.3.3 Ansicht "Magazine"
Mit Hilfe der Funktion "Füllstände aktualisieren" kann die Anzeige der Füllstände in dieser Ansicht
für alle Flächenmagazine bei Bedarf aktualisiert werden. 4
HINWEIS
Während des Bestückens wird die Anzeige der Füllstände nicht automatisch aktualisiert. 4
Nach dem Nachfüllen von Bauelementen kann für jedes nachgefüllte Flächenmagazin die Anzahl
der Bauelemente eingegeben werden, die aktuell in ihm enthalten sind. Der vorgegebene Maxi-
malwert kann hierbei nicht überschritten werden. 4
4
4

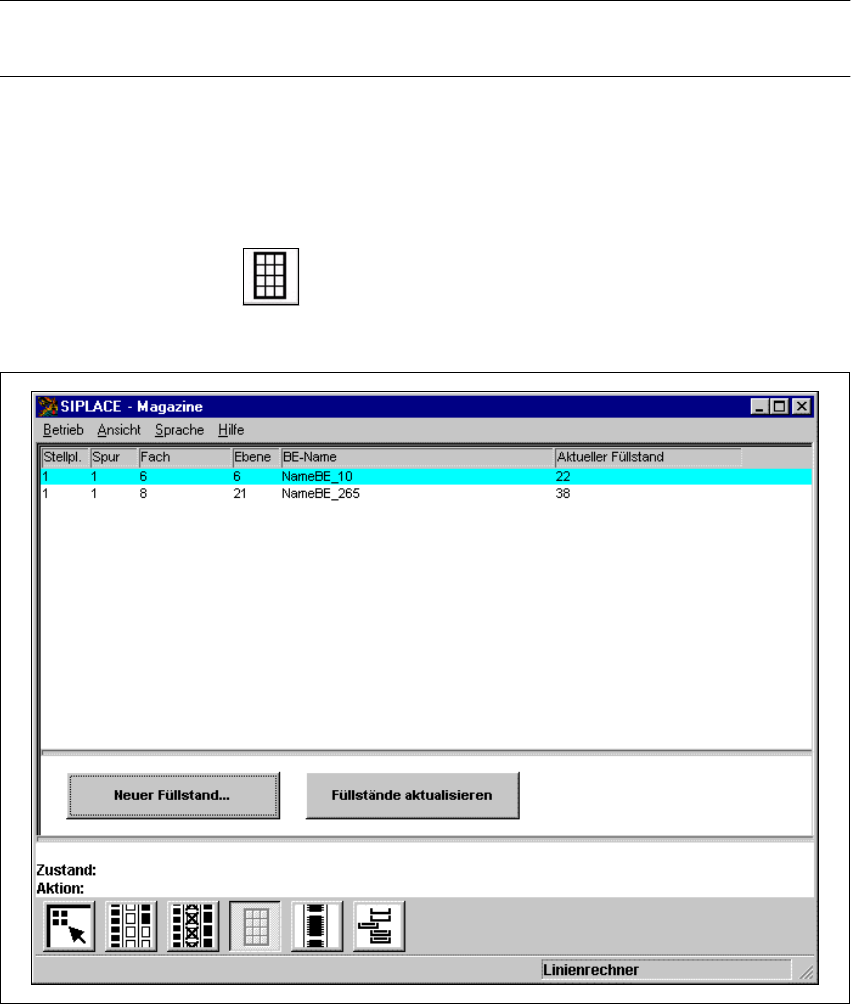

Å Klicken Sie das Symbol an.
Die Ansicht "Magazine" wird angezeigt (siehe Abb. 4.3 - 4).
4
Abb. 4.3 - 4 Ansicht "Magazine"
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.3 Förderer
165
4.3.3.1 Füllstände aktualisieren
Å Klicken Sie die Schaltfläche Füllstände aktualisieren an.
Der aktuelle Füllstand wird für jedes Flächenmagazin in der Tabelle angezeigt.
4.3.3.2 Neuen Füllstand eingeben
Å Wählen Sie nach dem Nachfüllen von Bauelementen in der Tabelle den Eintrag für das Flä-
chenmagazin aus, das nachgefüllt wurde.
In der Tabelle ist die ausgewählte Zeile hellblau markiert.
Die Schaltfläche "Neuer Füllstand..." ist aktiv.
Å Klicken Sie die Schaltfläche Neuer Füllstand... an.
Die nachfolgende Dialogbox wird geöffnet.
4
Å Geben Sie im Editierfeld die tatsächliche Anzahl der im Flächenmagazin enthaltenen Bauele-
mente ein, und bestätigen Sie die Eingabe mit OK.
Die Dialogbox schließt sich und der neue Füllstand wird in der Tabelle für das gewählte Flä-
chenmagazin angezeigt.
4
4
4
4
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.3 Förderer Softwareversion SR.406.xx Ausgabe 02/2000 DE
166
4.3.4 Ansicht "Linearförderer"
Beim Nachfüllen von Bauelementen in Linearförderern muss der Bediener für das Auffüllen einer
leeren Spur das korrekte Bauelement in der Rüstungsanzeige auswählen (siehe Abschnitt 4.1.1).
Nach dem Einsetzen des Stangenmagazins muss die Spur mit dem entsprechenden Linearförde-
rer gerüttelt werden, um die neuen Bauelemente nach vorne zu transportieren. 4
4
Å Klicken Sie das Symbol an.
Die Ansicht "Linearförderer" wird angezeigt (siehe Abb. 4.3 - 5).
4
Abb. 4.3 - 5 Ansicht "Linearförderer"
