4.3.3.1 Füllstände aktualisieren
Å Klicken Sie die Schaltfläche Füllstände aktualisieren an.
Der aktuelle Füllstand wird für jedes Flächenmagazin in der Tabelle angezeigt.
4.3.3.2 Neuen Füllstand eingeben
Å Wählen Sie nach dem Nachfüllen von Bauelementen in der Tabelle den Eintrag für das Flä-
chenmagazin aus, das nachgefüllt wurde.
In der Tabelle ist die ausgewählte Zeile hellblau markiert.
Die Schaltfläche "Neuer Füllstand..." ist aktiv.
Å Klicken Sie die Schaltfläche Neuer Füllstand... an.
Die nachfolgende Dialogbox wird geöffnet.
4
Å Geben Sie im Editierfeld die tatsächliche Anzahl der im Flächenmagazin enthaltenen Bauele-
mente ein, und bestätigen Sie die Eingabe mit OK.
Die Dialogbox schließt sich und der neue Füllstand wird in der Tabelle für das gewählte Flä-
chenmagazin angezeigt.
4
4
4
4
4 Bestückfunktionen Betriebsanleitung SIPLACE 80S-20/F4
4.3 Förderer Softwareversion SR.406.xx Ausgabe 02/2000 DE
166
4.3.4 Ansicht "Linearförderer"
Beim Nachfüllen von Bauelementen in Linearförderern muss der Bediener für das Auffüllen einer
leeren Spur das korrekte Bauelement in der Rüstungsanzeige auswählen (siehe Abschnitt 4.1.1).
Nach dem Einsetzen des Stangenmagazins muss die Spur mit dem entsprechenden Linearförde-
rer gerüttelt werden, um die neuen Bauelemente nach vorne zu transportieren. 4
4
Å Klicken Sie das Symbol an.
Die Ansicht "Linearförderer" wird angezeigt (siehe Abb. 4.3 - 5).
4

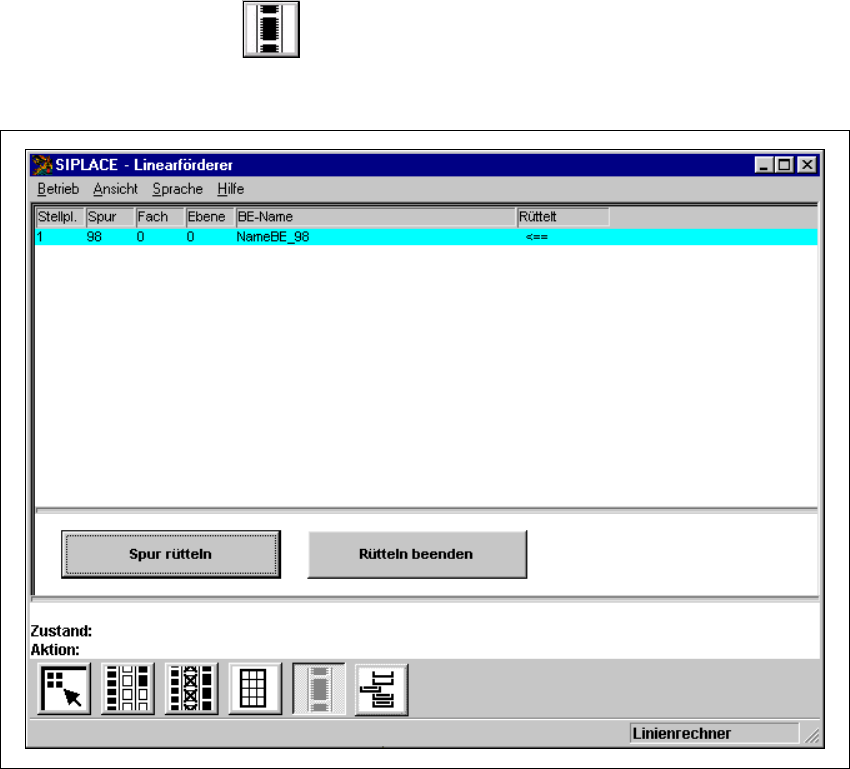

Abb. 4.3 - 5 Ansicht "Linearförderer"
Betriebsanleitung SIPLACE 80S-20/F4 4 Bestückfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 4.3 Förderer
167
4.3.4.1 Bedeutung der Einträge in der Tabelle für Linearförderer
– Stellpl.
Nummer des Stellplatzes
– Spur
Nummer der Spur
– Fach
Nummer des Fördererfaches
– Ebene
Diese Spalte ist für die Tabelle der Linearförderer nicht relevant.
– BE-Name
Name des Bauelementes
– Rüttelt
Wird in dieser Spalte das Zeichen "<==" angezeigt, bedeutet das, dass der Linearförderer auf
der entsprechenden Spur gerade gerüttelt wird.
4
4.3.4.2 Spur mit Linearförderer rütteln
Å Wählen Sie in der Tabelle den Eintrag für die Spur aus, auf welcher der Linearförderer steht,
der nachgefüllt wurde und jetzt gerüttelt werden soll.
In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltfläche "Spur rütteln" ist aktiv.
Å Klicken Sie die Schaltfläche Spur rütteln an.
Die nachgefüllten Bauelemente werden nach vorne gerüttelt.
Die Schaltfläche "Rütteln beenden" ist aktiv.
Å Klicken Sie die Schaltfläche Rütteln beenden an, wenn das Rütteln abgeschaltet werden soll.
Das Rütteln wird beendet.
HINWEIS
Wird die Bedienoberfläche auf eine andere Ansicht umgeschaltet, wird das Rütteln ebenfalls
beendet. 4
