5.2.5 Ansicht "Pipettenoffset"
5
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal x das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Pipettenoffset" umgeschaltet (siehe Abb. 5.2 - 5).
5

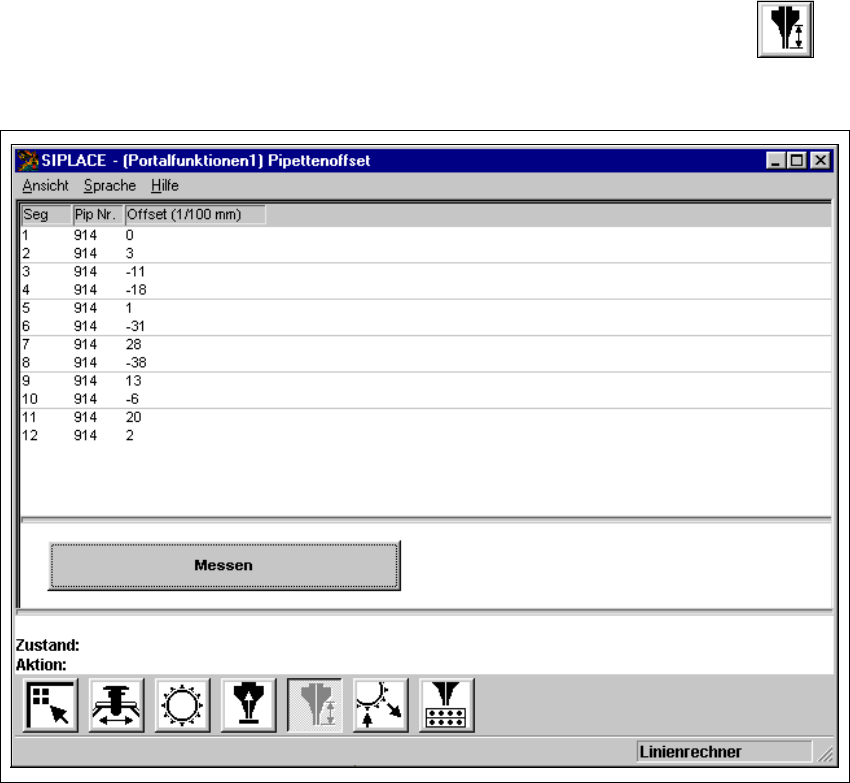

Abb. 5.2 - 5 Ansicht "Pipettenoffset" (12-Segment-Revolverkopf)
5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgabe 02/2000 DE
184
5.2.5.1 Funktionen
In der Ansicht "Pipettenoffset" steht nur die Schaltfläche "Messen" zur Verfügung, mit deren Hilfe
die Ermittlung der Pipettenhöhe für alle Pipetten gestartet wird.
Messen 5
Bei Aktivierung dieser Funktion verfährt das Portal nach einem Vakuumcheck mit dem Bestück-
kopf in eine definierte Position über dem Leiterplattentransport. Die z-Achse fährt nacheinander
mit jeder Pipette nach unten, bis die Pipette den Transport berührt. Dadurch wird die Höhe der
jeweiligen Pipette gemessen.
Danach fährt das Portal in seine Ausgangsstellung zurück. 5
5
Å Klicken Sie die Schaltfläche Messen an.
Der Vorgang zur Messung der Pipettenhöhen wird gestartet.
Die ermittelten Werte werden in der Spalte "Offset (1/100 mm)" für die jeweiligen Pipetten an-
gezeigt. Anhand dieser Werte kann z.B. festgestellt werden, ob eine Pipette an einem be-
stimmten Segment abgebrochen ist.
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
185
5.2.6 Ansicht "Pipettenkonfiguration Revolverkopf"
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Pipettenkonfiguration Revolverkopf" umgeschaltet
(siehe Abb. 5.2 - 6).
5

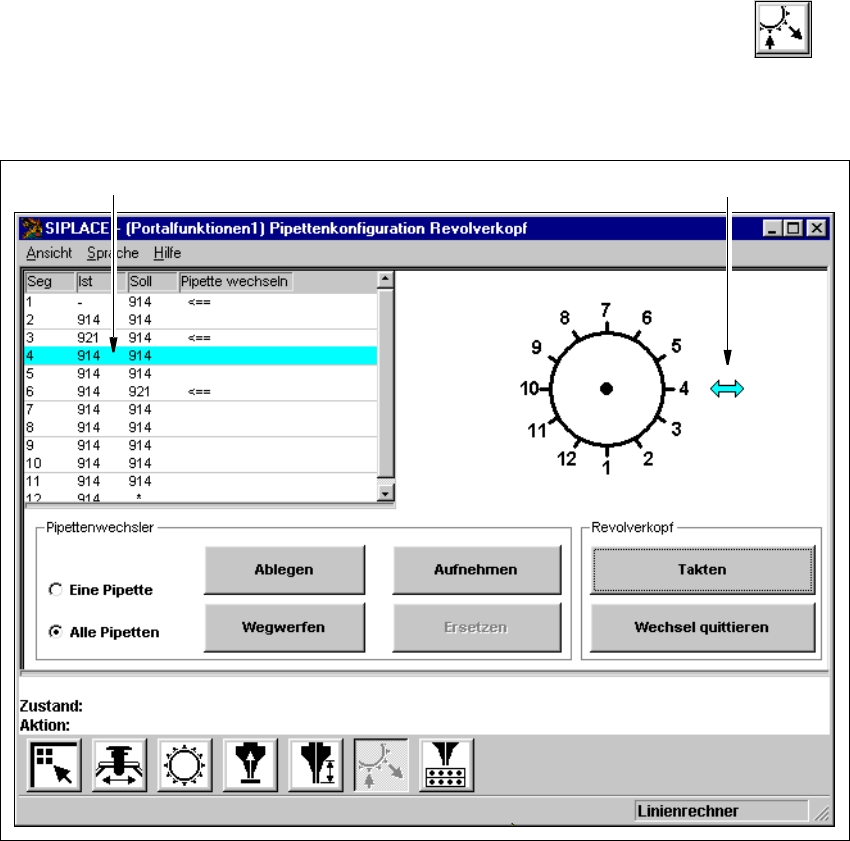

Abb. 5.2 - 6 Ansicht "Pipettenkonfiguration Revolverkopf" (12-Segment-Revolverkopf)
Legende zu Abb. 5.2 - 6
(1) Der Eintrag für das Segment in der Wechselposition ist hellblau unterlegt.
(2) Der Pfeil zeigt auf die Nummer des Segments, welches sich in der Wechselposition befindet.
5.2.6.1 Funktionen
In der Ansicht "Pipettenkonfiguration Revolverkopf" stehen die Funktionen zum Ändern und Quit-
tieren der Pipettenkonfiguration am Revolverkopf zur Verfügung. Durch Anklicken der entspre-
chenden Schaltfläche wird die gewünschte Funktion ausgeführt. 5
1
2
