Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
187
Ablegen 5
Mit dieser Funktion werden die Pipetten in das für den jeweiligen Pipettentyp vorgegebene Maga-
zin im Pipettenwechsler abgelegt (bzw. die Pipette am ausgewählten Segment wird abgelegt).
Å Klicken Sie hierzu die Schaltfläche Ablegen an.
Ist der Radioknopf "Alle Pipetten" aktiviert, wird die Funktion sofort ausgeführt.
Ist der Radioknopf "Eine Pipette" aktiviert, wird zuerst die Dialogbox zur Eingabe der Segment-
nummer geöffnet (siehe Seite 186).
Wegwerfen 5
Mit dieser Funktion werden alle Pipetten oder die Pipette am ausgewählten Segment in den
Abwurfbehälter abgeworfen.
Å Klicken Sie hierzu die Schaltfläche Wegwerfen an.
Ist der Radioknopf "Alle Pipetten" aktiviert, wird die Funktion sofort ausgeführt.
Ist der Radioknopf "Eine Pipette" aktiviert, wird zuerst die Dialogbox zur Eingabe der Segment-
nummer geöffnet (siehe Seite 186).
Aufnehmen 5
Mit dieser Funktion werden Pipetten, die im aktuellen Nutzen vorgegeben sind, aus den jeweili-
gen Magazinen aufgenommen (bzw. die Pipette am ausgewählten Segment wird abgelegt).
Å Klicken Sie hierzu die Schaltfläche Aufnehmen an.
Ist der Radioknopf "Alle Pipetten" aktiviert, wird die Funktion sofort ausgeführt.
Ist der Radioknopf "Eine Pipette" aktiviert, wird zuerst die Dialogbox zur Eingabe der Segment-
nummer geöffnet (siehe Seite 186).
Ersetzen 5
Mit dieser Funktion wird die Pipette am ausgewählten Segment durch eine Pipette des gleichen
Typs ersetzt.
Å Klicken Sie hierzu die Schaltfläche Ersetzen an.
Die Dialogbox zur Eingabe der Segmentnummer wird geöffnet.
(Die weitere Vorgehensweise ist auf Seite 186 beschrieben).
5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgabe 02/2000 DE
188
Takten 5
Mit dieser Funktion kann der Revolverkopf getaktet werden.
Å Klicken Sie die Schaltfläche Takten an.
Der Revolverkopf wird um ein Segment weitergetaktet.
Die aktuellen Positionen der Segmente werden in der Grafik angezeigt.
Wechsel quittieren 5
Diese Funktion dient dazu, den Wechsel einer Pipette (ohne Pipettenwechsler) zu bestätigen.
Beim Pipettenwechsel ohne Pipettenwechsler müssen die Pipetten von Hand ausgetauscht wer-
den. Der Austausch kann jeweils nur an dem Segment durchgeführt werden, welches sich in der
Wechselposition befindet. Durch Takten im Uhrzeigersinn werden die einzelnen Segmente in
diese Position gebracht.
5
Å Suchen Sie in der Tabelle das Segment aus, an welchem die Pipette gewechselt werden soll.
Å Klicken Sie die Schaltfläche Takten so oft an, bis die Nummer des gewünschten Segments in
der Wechselposition (mit Pfeil markiert) angezeigt wird.
In der Tabelle ist der Eintrag für dieses Segment jetzt hellblau markiert (siehe Abb. 5.2 - 6).
Å Entnehmen Sie von Hand die Pipette und ersetzen Sie diese durch eine Pipette des Typs, der
in der Tabelle in der Spalte "Soll" eingetragen ist.
Å Klicken Sie die Schaltfläche Wechsel quittieren an.
Der Wechsel wird quittiert. In der Liste stimmen die Einträge in den Spalten "Ist" und "Soll"
überein. Die neue Pipettenkonfiguration wird in den Maschinendaten gespeichert.
5
5
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
189
5.2.7 Ansicht "Pipettenwechslerkonfiguration" 12-Segment-Revolverkopf
5
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
HINWEIS
Der Pipettenwechsler muss installiert und in den Maschinenoptionen konfiguriert sein.
Bei Aufruf dieser Ansicht werden die Pipetten, die sich am Bestückkopf befinden, abgelegt.5
Die Bedienoberfläche wird auf die Ansicht "Pipettenwechslerkonfiguration Revolverkopf" um-
geschaltet (siehe Abb. 5.2 - 7). 5
5

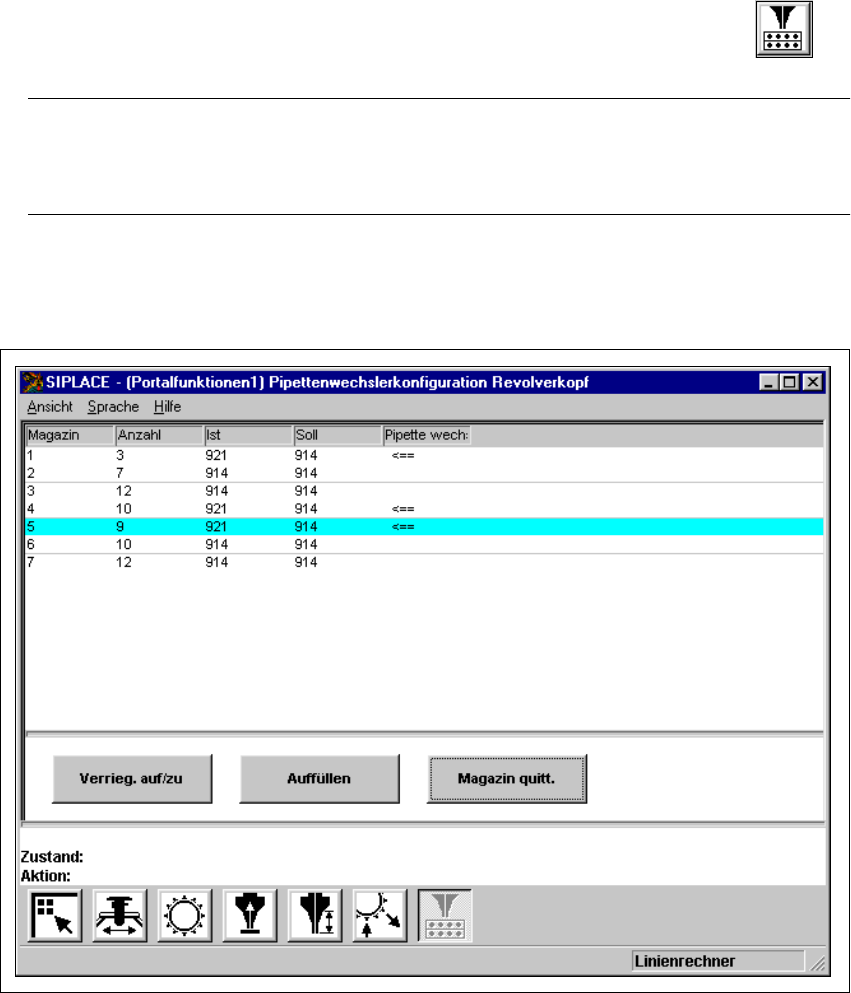

Abb. 5.2 - 7 Ansicht "Pipettenwechslerkonfiguration Revolverkopf" (12-Segment-Revolverkopf)
