5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgabe 02/2000 DE
194
5.2.8.1 Allgemeines
In der Ansicht "Pipettenwechslerkonfiguration IC-Kopf" steht nur die Funktion zum Bestätigen der
Pipettenkonfiguration für die einzelnen Pipettengaragen im Pipettenwechsler zur Verfügung.
Durch Anklicken der entsprechenden Schaltfläche wird die gewünschte Funktion ausgeführt.
In der Tabelle im Anzeigebereich wird die Pipettenwechslerkonfiguration dargestellt. 5
Bedingungen für das Umrüsten des Pipettenwechslers
Beim Umrüsten sind folgende Punkte zu beachten: 5
– Alle Pipettengaragen können mit unterschiedlichen Pipettentypen gerüstet werden.
– Die maximale Anzahl der Pipetten pro Magazin ist 5.
– Die maximale Anzahl der Magazine im Pipettenwechsler ist 4.
Bedeutung der Einträge in der Tabelle im Anzeigebereich
– Garage
Nummer der Pipettengarage
– Ist
aktuell in der Pipettengarage vorhandener Pipettentyp
– Soll
Pipettentyp, auf den umgerüstet werden muss, wenn er nicht mit dem in der Pipettengarage
vorhandenen Pipettentyp übereinstimmt
– Pipette wechseln
Ein Pfeil ( <== ) in dieser Spalte bedeutet, dass der aktuell in dieser Pipettengarage vorhan-
dene Pipettentyp (Spalte "Ist") gegen den in der Spalte "Soll" eingetragenen Pipettentyp aus-
getauscht werden muss.
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.2 Einzelfunktionen Portal
195
5.2.8.2 Funktionen
Wechsel quittieren 5
Mit Hilfe dieser Funktion wird das Auffüllen von einzelnen Pipettengaragen mit Pipetten eines
neuen Typs bestätigt.
Bei einem Rüstungswechsel kann es erforderlich sein, dass einzelne Pipettengaragen auf Pipet-
ten eines anderen Typs umgerüstet werden müssen. In der Tabelle wird hierzu für jede Pipetten-
garage die aktuelle Pipettenkonfiguration (Ist) und die durch die neue Rüstung geforderte
Pipettenkonfiguration (Soll) dargestellt. Wird ein Pipettenwechsel vom "Ist-Pipettentyp" zum
"Soll-Pipettentyp" durchgeführt, muss dieser für die jeweilige Pipettengarage quittiert werden.
Å Klicken Sie in der Tabelle den Eintrag für die Pipettengarage an, deren Pipette ausgetauscht
werden soll. Die Zeile ist hellblau markiert.
Å Ersetzen Sie die in dieser Pipettengarage vorhandenen Pipette durch eine Pipette des in der
Spalte "Soll" eingetragenen Typs.
Å Klicken Sie die Schaltfläche Wechsel quittieren an.
Der Pipettenwechsel wird bestätigt. In der Tabelle wird für die entsprechende Pipettengarage
der Pfeil ( <== ) nicht mehr angezeigt.
5
5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.2 Einzelfunktionen Portal Softwareversion SR.406.xx Ausgabe 02/2000 DE
196
5.2.9 Ansicht "Flußmittelauftrag"
5
Å Klicken Sie in der gerade aktuellen Ansicht der Einzelfunktionen Portal das Symbol an.
Die Bedienoberfläche wird auf die Ansicht "Flußmittelauftrag" umgeschaltet (siehe
Abb. 5.2 - 9). 5
HINWEIS
Um die Funktionen in dieser Ansicht ausführen zu können, muss die Option "Flußmittelauf-
trag" installiert und in den Maschinenoptionen konfiguriert sein. 5
5

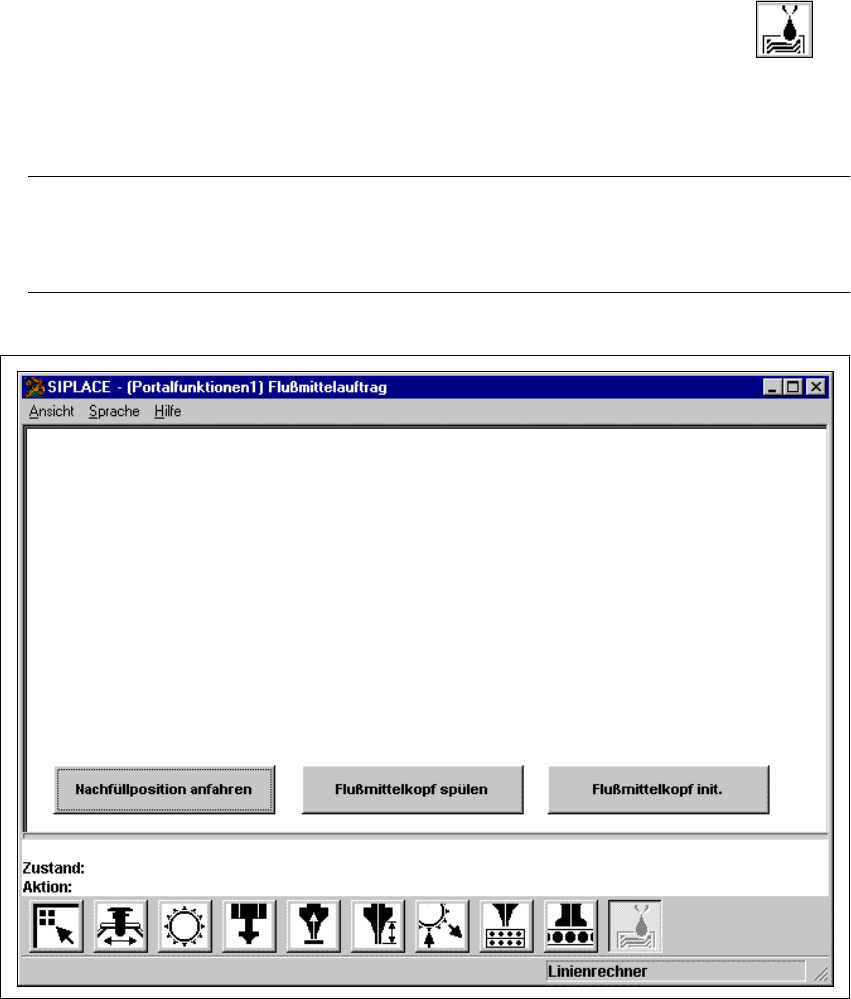

Abb. 5.2 - 9 Ansicht "Flußmittelauftrag"
