5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.3 Einzelfunktionen Transport Softwareversion SR.406.xx Ausgabe 02/2000 DE
198
5.3 Einzelfunktionen Transport
HINWEIS
Bei Verfahrfunktionen der x- oder y-Achse müssen die Schutzhauben geschlossen sein und zur
Ausführung muss die Start-Taste betätigt werden.
Die Portale verfahren grundsätzlich nur in langsamer Geschwindigkeit. Der Revolverkopf ist auf
langsame Geschwindigkeit eingestellt. 5
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol für den Transport an, dessen
Funktionen Sie testen wollen (bzw. im Menü "Ansicht" die entsprechende Menüoption, z.B.
"Transport 1" für Transport 1).
HINWEIS
Bei installiertem und in der Maschinenkonfiguration eingetragenem Doppeltransport können
für die rechte Transportseite (Transport 1) oder die linke Transportseite (Transport 2) die Ein-
zelfunktionen aufgerufen werden. Die Funktionen sind identisch. Die beiden Symbole für den
Aufruf dieser Einzelfunktionen sind jeweils mit der Nummer des entsprechenden Transports
gekennzeichnet:
Beispiel für Transport 1 (= rechte Transportseite bzw. Einzeltransport). 5
Die Bedienoberfläche wird auf die Ansicht "Transportfunktionen" des gewählten Transports
umgeschaltet (siehe Abb. 5.3 - 1). 5
5
Betriebsanleitung SIPLACE 80S-20/F4 5 Einzelfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 5.3 Einzelfunktionen Transport
199
5.3.1 Ansicht "Transportfunktionen"
Mit Hilfe der Transportfunktionen können die Funktionsbaugruppen des Leiterplattentransportes
überprüft und eingestellt werden. 5
5

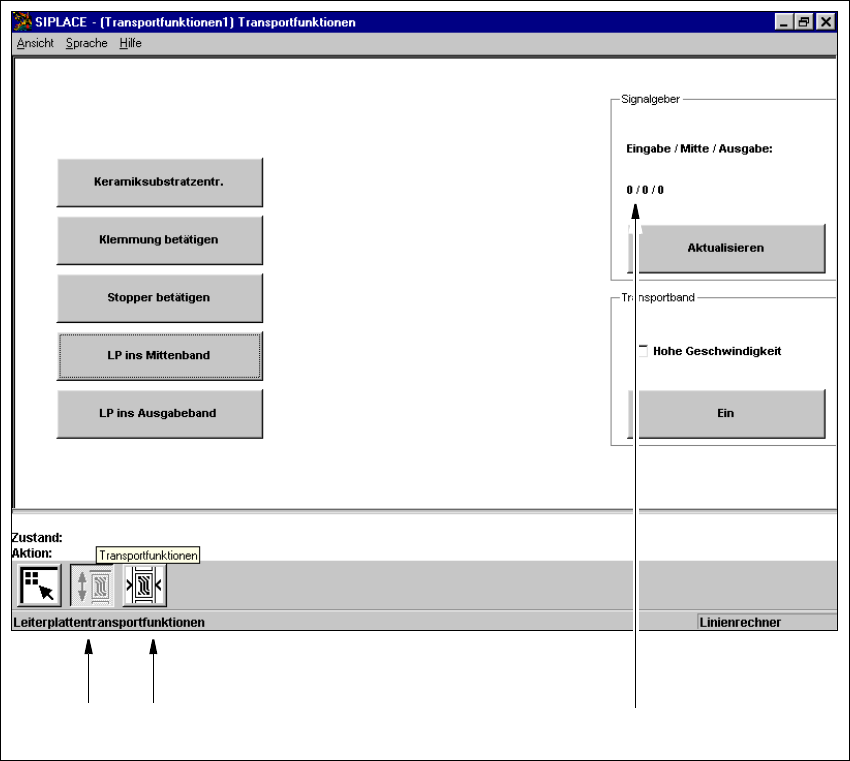

Abb. 5.3 - 1 Ansicht "Transportfunktionen"
Legende zu Abb. 5.3 - 1
(1) Funktionen Leiterplattentransport
(2) Funktionen Transportbandbreite
(3) Zustandsanzeige der Signalgeber (Ultraschallsensoren)
5
5
12
3
5 Einzelfunktionen Betriebsanleitung SIPLACE 80S-20/F4
5.3 Einzelfunktionen Transport Softwareversion SR.406.xx Ausgabe 02/2000 DE
200
5.3.1.1 Funktionen
Keramiksubstratzentr. 5
HINWEIS
Die Funktion "Keramiksubstratzentr." ist nur aktivierbar, wenn die Option "Keramiksubstratzentrie-
rung" installiert und in den Maschinenoptionen eingetragen ist. 5
Mit Hilfe dieser Funktion kann die Zentrierung (Klemmung) von Keramiksubstraten im Mitten-
band überprüft werden.
Å Klicken Sie die Schaltfläche LP ins Mittenband an. Das Keramiksubstrat wird in das Mitten-
band transportiert.
Å Klicken Sie die Schaltfläche Keramiksubstratzentr. an.
Das Keramiksubstrat wird zentriert (geklemmt).
Å Klicken Sie nochmals die Schaltfläche Keramiksubstratzentr. an.
Die Zentrierung wird wieder gelöst.
Klemmung betätigen 5
Mit Hilfe dieser Funktion kann die Leiterplattenklemmung im Mittenband überprüft werden. 5
Å Transportieren Sie eine Leiterplatte mit Hilfe der Funktion LP ins Mittenband in das Mitten-
band.
Å Klicken Sie die Schaltfläche Klemmung betätigen an.
Die Leiterplatte wird im Mittenband geklemmt.
Å Klicken Sie nochmals die Schaltfläche Klemmung betätigen an.
Die Klemmung wird wieder gelöst.
Stopper betätigen 5
Mit Hilfe dieser Funktion kann die Funktionsweise des jeweiligen Stoppers beim Aus- und Ein-
fahren überprüft werden. Die Funktion kann mit oder ohne Leiterplatte durchgeführt werden.
Å Klicken Sie die Schaltfläche Stopper betätigen an.
Der Stopper im Mittenband wird aus- und wieder eingefahren.
