Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.1 Die Visionsysteme am Automaten
209
– CCD-Kameraverstärker
– Drei Beleuchtungsebenen - flach, mittel und steil - zur optimalen Ausleuchtung der unter-
schiedlichsten Bauelementeformen
– Platine "Beleuchtungssteuerung" zur Einstellung der Intensitäten der einzelnen Beleuch-
tungsebenen
6

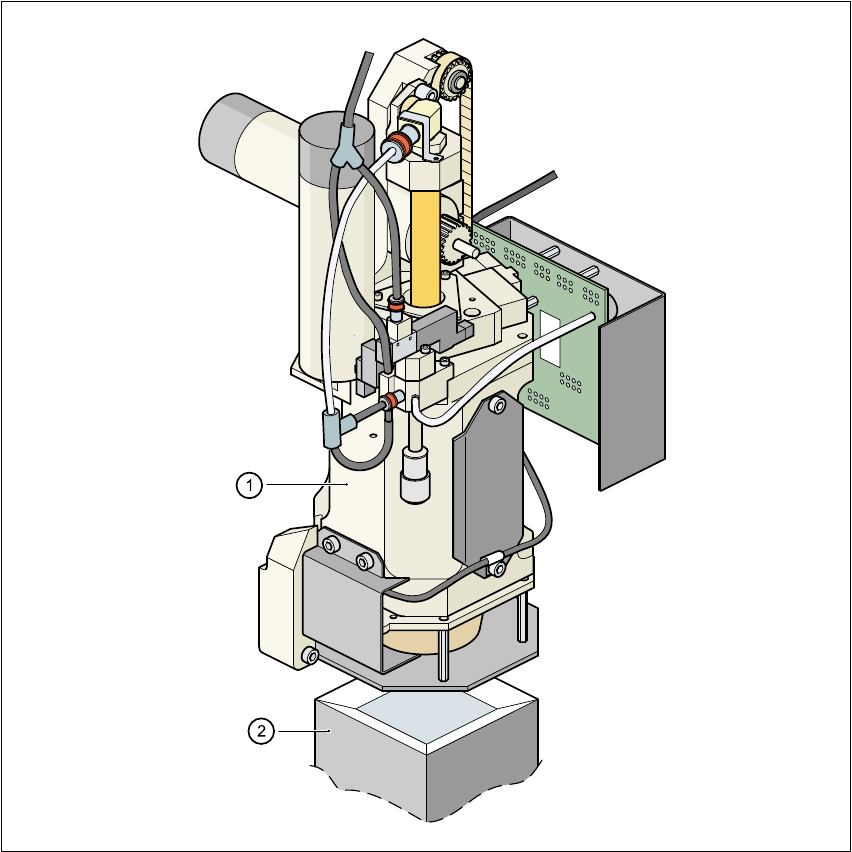

Abb. 6.1 - 4 BE-Kamerasystem am Pick&Place-Kopf
(1) Pick&Place-Kopf
(2) Fine-Pitch-Visionmodul
6
6
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.1 Die Visionsysteme am Automaten Softwareversion SR.406.xx Ausgabe 02/2000 DE
210
Das Fine-Pitch-Visionmodul ist rechts vom LP-Transport am Maschinenständer befestigt. 6
Mit dem BE-Kamerasystem lassen sich Bauelemente bis zu einer Größe von 55mm x 55mm op-
tisch zentrieren und bestücken. Das minimale Beinchenrastermaß darf 0,4mm betragen. Optional
kann neben dem Fine-Pitch-Visionmodul noch ein Flip-Chip-Visionmodul eingebaut werden. Da-
mit lassen sich Bauelemente bis zu einer Größe von 20mm x 20mm optisch zentrieren. Das mi-
nimale Beinchenrastermaß darf 0,25mm betragen. 6
6.1.3 LP-Kamerasystem
6

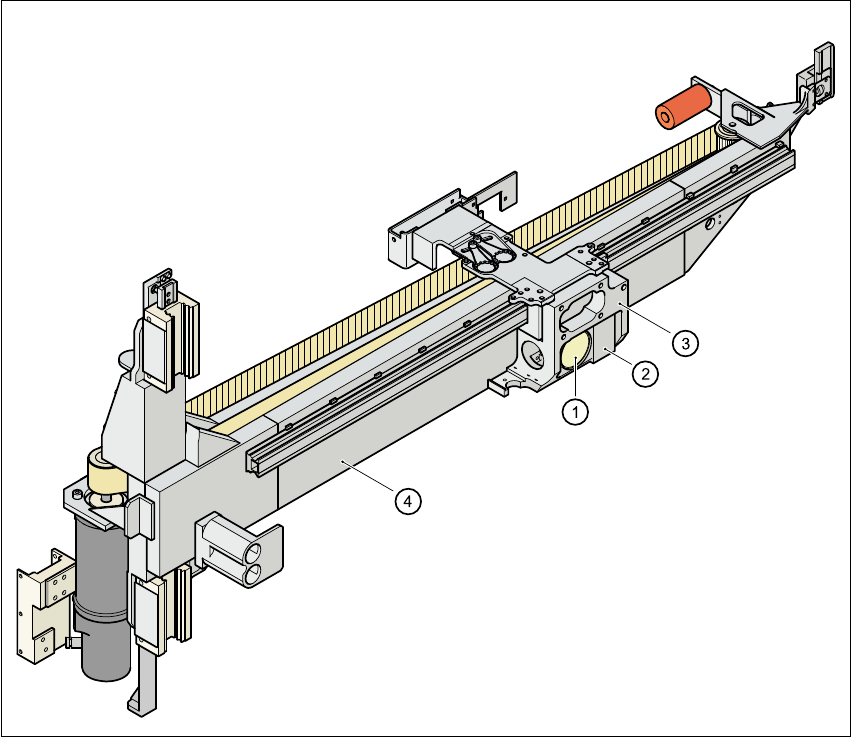

Abb. 6.1 - 5 LP-Kamerasystem, Grundportal - Ansicht von unten
(1) LP-Kamera - Optik und Beleuchtung
(2) Kameraverstärker
(3) Kopfhalterung
(4) Portal
6
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.1 Die Visionsysteme am Automaten
211
Das LP-Kamerasystem (siehe Pos. 1 und 2 in Abb. 6.1 - 5) besteht im wesentlichen aus folgenden
Komponenten: 6
– Optisches Linsensystem
– CCD-Chip
– CCD-Kameraverstärker
– Eine Beleuchtungsebene zur Beleuchtung von LP-Marken und Inkpunkten
Das LP-Kamerasystem ist auf der Unterseite des Portals an der Revolverkopfhalterung befestigt.
Es zentriert standardmäßig Leiterplatten einer Größe von 50mm x 50mm bis 460mm x 460mm
(2" x 2" bis 18" x 18"). Die Leiterplattenstärke darf sich dabei im Bereich zwischen 0,5mm und
4,5mm bewegen. 6
