6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4 6.1 Die Visionsysteme am Automaten Softwareversion SR.406.xx Ausgabe 02/2000 DE 212 6.1.4 Visionauswerteei nheit Die Visiona uswert eeinheit (siehe Pos. 1 in Abb. 6.…
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.1 Die Visionsysteme am Automaten
211
Das LP-Kamerasystem (siehe Pos. 1 und 2 in Abb. 6.1 - 5) besteht im wesentlichen aus folgenden
Komponenten: 6
– Optisches Linsensystem
– CCD-Chip
– CCD-Kameraverstärker
– Eine Beleuchtungsebene zur Beleuchtung von LP-Marken und Inkpunkten
Das LP-Kamerasystem ist auf der Unterseite des Portals an der Revolverkopfhalterung befestigt.
Es zentriert standardmäßig Leiterplatten einer Größe von 50mm x 50mm bis 460mm x 460mm
(2" x 2" bis 18" x 18"). Die Leiterplattenstärke darf sich dabei im Bereich zwischen 0,5mm und
4,5mm bewegen. 6
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.1 Die Visionsysteme am Automaten Softwareversion SR.406.xx Ausgabe 02/2000 DE
212
6.1.4 Visionauswerteeinheit
Die Visionauswerteeinheit (siehe Pos. 1 in Abb. 6.1 - 6) steckt im Steuereinschub des Automaten.
Sie verarbeitet und wertet die elektrischen Signale der BE- und LP-Kamerasysteme aus. Aus den
Sollwertabweichungen werden Korrekturwerte ermittelt, die in die Neuberechnung der Bestück-
positionen und Drehwinkel für die Bestückung eingehen. 6
Darüber hinaus führt die Visionauswerteeinheit eine Bauelementeidentifizierung durch. Stimmen
beispielsweise das synthetische Modell und die Messung der Gehäuseform nicht überein, wird
das Bauelement nicht bestückt. 6
Die exakte Bestimmung der Abhollage von Bauelementen, die insbesondere bei kleinen Bauele-
menten wichtig ist, wird ebenfalls in der Visionauswerteeinheit durchgeführt. Passmarken auf den
Zuführmodulen dienen zur Ermittlung der Lageabweichung der einzelnen Zuführmodule. 6
Die elektronischen Bildsignale von Bauelementen, LP-Passmarken und Zuführmodulmarken kön-
nen von der Visionauswerteeinheit über den Videomultiplexer an den Stationsbildschirm übertra-
gen und somit für Mess- und Testzwecke genutzt werden. 6
6
6
6
6

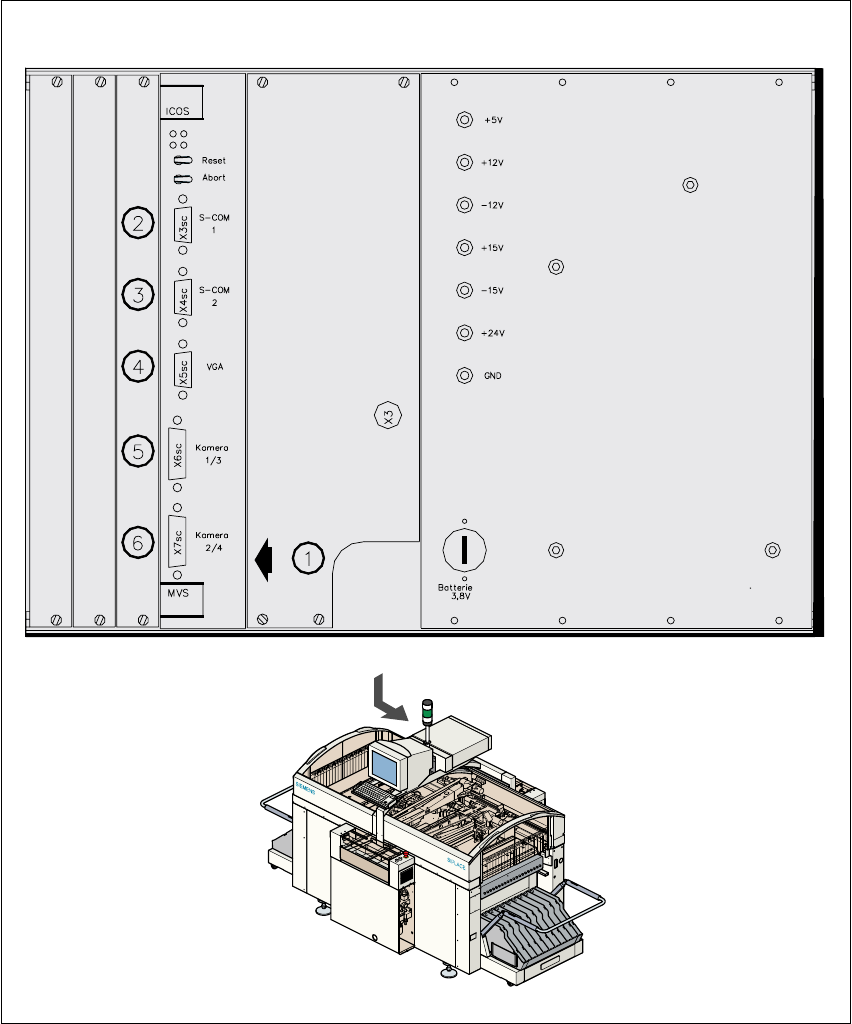

Legende zu Abb. 6.1 - 6
(1) Visionauswerteeinheit MVS 340
(2) COM1-Schnittstelle
(3) COM2-Schnittstelle
(4) HS
3
L-Schnittstelle
(5) Kameraanschlüsse:
(6) Kameraanschlüsse
6
S-20 F4
1 LP-Kamera, Portal 1 BE-Kamera
3 BE-Kamera, Portal 1 BE-Kamera, 12-Segment-Revolverkopf
S-20 F4
2 LP-Kamera, Portal 2 Fine-Pitch-Visionmodul
4 BE-Kamera, Portal 2 Flip-Chip-Visionmodul
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.1 Die Visionsysteme am Automaten
213
6
Abb. 6.1 - 6 Visionauswerteeinheit
