6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4 6.3 BE-Visionsys teme Softwareversion SR.406.xx Ausgab e 02/2000 DE 228 6 Abb. 6.3 - 2 Beispiel für unregelmäßige Bau elemente Teilungsabweichung 6 Für jedes Bauelem…
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.3 BE-Visionsysteme
227
6
Abb. 6.3 - 1 Regelmäßiges Bauelement
Legende zu Abb. 6.3 - 1
(1) Symmetrieachse
Kriterien für unregelmäßige Bauelemente 6
Definition 6
Ein Bauelement wird als unregelmäßig bezeichnet, wenn es nicht die Bedingungen für regel-
mäßige Bauelemente erfüllt. 6
Zusätzliche Bedingungen für die Zentrierung mit dem BE-Visionsystem: 6
– In einer Reihe sind bis zu 3 verschiedene Beinmodelle erlaubt.
– In einer Reihe sind bis zu 15 Gruppen zulässig.
Y
X
Pin 1
1
1
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.3 BE-Visionsysteme Softwareversion SR.406.xx Ausgabe 02/2000 DE
228
6

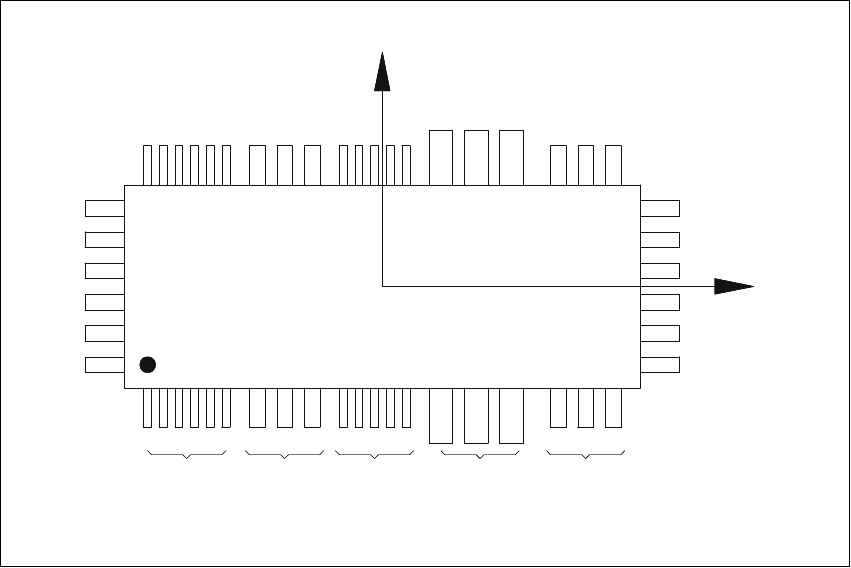

Abb. 6.3 - 2 Beispiel für unregelmäßige Bauelemente
Teilungsabweichung 6
Für jedes Bauelement kann im GF-Editor die Teilungsabweichung (das ist der Teilungsabstand
von Beinchenmitte bis Beinchenmitte) gesondert eingegeben werden. Wird dieser Wert über-
schritten, wird das Bauelement nicht zentriert und somit nicht bestückt. 6
Grenzwert der Qualitätsmessung 6
Die Bauelemente dürfen die Grenzwerte der Qualitätsmessung nicht überschreiten, weil sie dann
nicht bestückt werden.
Grenzwerte sind: 6
– Differenz der Beinchenanzahl zwischen Original und Modell.
– Teilungsabweichung größer als der Wert in der GF-Datei.
– Größerer Orthogonalitätsfehler, als in der GF-Datei vorgegeben.
– Größere Abweichung der Aussenmaße.
– Größere Abweichung des Mittelpunkts als die zulässige Lagetoleranz beim Abholen.
Modell 1
Gruppe 1
Modell 2
Gruppe 1
Modell 1
Gruppe 2
Modell 3
Gruppe 1
Modell 2
Gruppe 2
X
Pin 1
Y
X
Pin 1
Modell 1 Modell 2 Modell 1 Modell 3 Modell 2
Gruppe 1 Gruppe 1 Gruppe 2 Gruppe 1 Gruppe 2
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
229
6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bau-
element testen’
Der Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’ ist nur ab der Benutzer-
klasse ’Einrichter’ und höher möglich. Erst nach Wahl der Benutzerklassen ’Einrichter’ oder ’Ser-
vicetechniker’ werden die hellgrau schattierten Strukturen der Ikonen für ’Marke teachen’ und
’Bauelement testen’ schwarz ausgefüllt: Die Optionen sind dann zugänglich. 6
Wahl der Benutzerklassen 6
Å Klicken Sie im Menü ’Grundansicht’ in der Menüleiste das Pull-Down-Menü ’Optionen’ an.
Å Klicken Sie die Option ’Bedienebene’ an. Die Auswahlbox der Benutzerklasse wird aufge-
klappt.
Å Wählen Sie die gewünschte Benutzerklasse.
6
Abb. 6.4 - 1 Zugang zu den Optionen ’Marke teachen’ bzw. ’Bauelement testen’
Ikone ’Bauelement testen’
Ikone ’Marke teachen’
