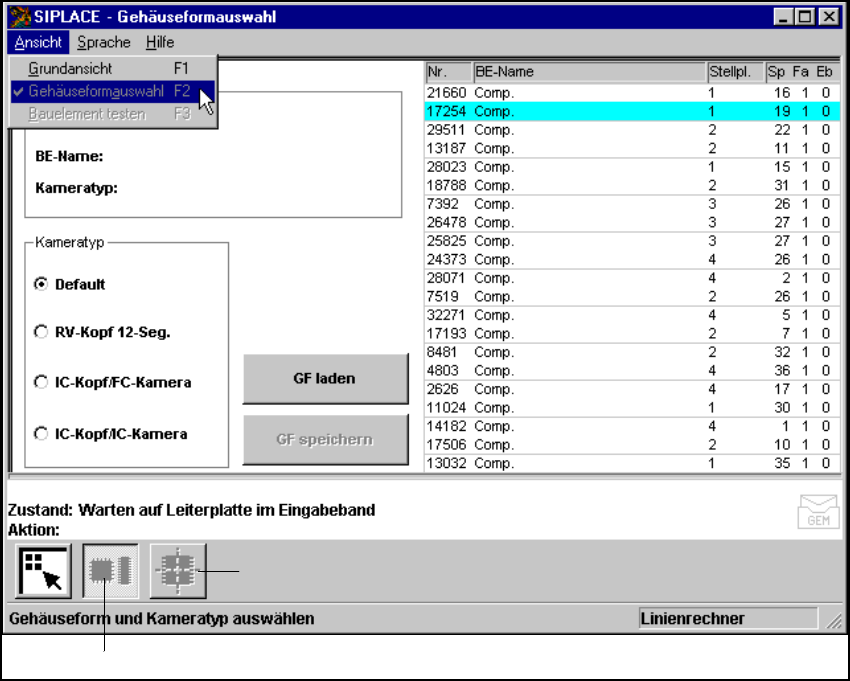

Abb. 6.4 - 3 Option ’Bauelement testen’: Menüs
Folgende Menüs können Sie in der Option ’Bauelement testen’ entweder über die Ikonen (Schalt-
knöpfe) in der Symbolleiste oder mit den Funktionstasten F2 bis F3 anwählen: 6
– Gehäuseformauswahl
– Bauelement testen
Sie kehren zur Grundansicht zurück, indem Sie entweder die Ikone ’Grundansicht’ anklicken oder
die Funktionstaste F1 betätigen. 6
Die Optionen ’Marke teachen’ und ’Bauelement testen’ sind in Abschnitt 6.5 ab Seite 234 und Ab-
schnitt 6.6 ab Seite 269 beschrieben. 6
Ikone ’Gehäuseformauswahl’
Ikone ’Bauelement testen’
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.4 Zugang zu den Optionen ’Marke teachen’ und ’Bauelement testen’
233
Am Anfang eines jeden Abschnitts finden Sie für die Optionen ’Marke teachen’ bzw. ’Bauelement
testen’ zu Ihrer Orientierung einen Flussplan und eine Kurzbeschreibung. Jeder Flussplan beginnt
mit dem Menü ’Grundansicht’ und zeigt Ihnen den hierarchisch strukturierten Aufbau sämtlicher
Menüoptionen. 6
HINWEIS 6
In Abschnitt 3 finden Sie eine allgemeine Beschreibung 6
– zur Menüführung mit Trackball, Touchscreen und den Funktionstasten F1 bis F12,
– zur Bildschirmaufteilung und
– zu den Bildschirmanzeigen.
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.5 Marke teachen Softwareversion SR.406.xx Ausgabe 02/2000 DE
234
6.5 Marke teachen
6.5.1 Flussplan ’Marke teachen’
Der Flussplan ’Marke teachen’ zeigt alle Menüoptionen mit ihren Unterfunktionen in einer grafi-
schen Darstellung. Die Menüs sind durch eine Volllinienumrandung, die Auswahlboxen durch eine
Strichlinienumrandung und die Eingabeboxen durch eine Punktlinienumrandung hervorgeho-
ben. 6
6.5.2 Erläuterungen zum Flussplan
6.5.2.1 Menüs
Unter der Option ’Marke teachen’ stehen folgende Menüs zur Verfügung: 6
– Markenauswahl
– Marke teachen
– Kontrastempfindlichkeit
– Marke testen
Die Auswahlbox ’Markendaten speichern’ wird jedesmal eingeblendet, wenn Sie die Option
’Marke teachen’ verlassen wollen und zuvor Markendaten neu erzeugt oder verändert hatten. Sie
haben damit die Wahl, die ermittelten Markenparameter zu speichern oder zu verwerfen. 6
Sie können die einzelnen Menüs verlassen, indem Sie entweder die Ikone eines anderen Menüs
oder die Ikone ’Grundansicht’ anklicken. 6
6.5.2.2 Eingabeboxen, Auswahlboxen
Für die Dateneingabe, Werteanzeige und das Auslösen von Aktionen bietet das System folgende
Eingabeboxen an: 6
– Marke erzeugen
– Markenname ändern
– Tabelle 5 einstellen
Sie können die Eingabeboxen mit ’OK’, ’Übernehmen’ oder ’Abbruch’ verlassen. 6
– Klicken Sie ’OK’ oder ’Übernehmen’ mit der Maus an, werden die Daten an das Programm
übergeben und abgespeichert. Die Eingabebox wird ausgeblendet.
– Klicken Sie die Schaltfläche ’Abbruch’ an, verwerfen Sie die Daten und die Eingabebox wird
geschlossen.
