Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.5 Marke teachen
247
6.5.3.5 Option ’Marke speichern’
Mit dieser Option haben Sie die Möglichkeit, Marken mit ihren geänderten Parametern abzuspei-
chern. Die Schaltfläche wird erst aktiv, wenn Sie entweder 6
– den Markennamen geändert oder
– eine neue Marke generiert haben.
6

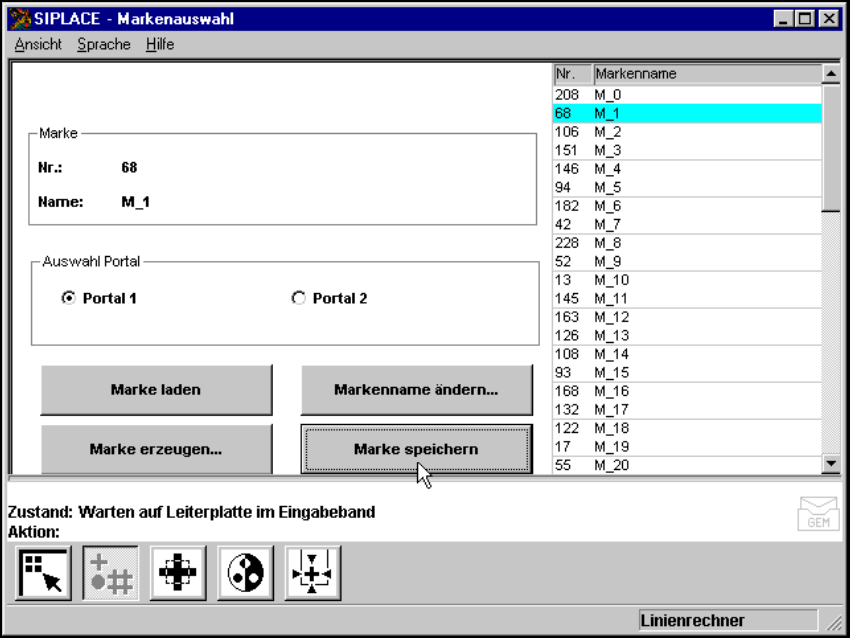

Abb. 6.5 - 12 Menü ’Markenauswahl’, Option ’Marke speichern’
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.5 Marke teachen Softwareversion SR.406.xx Ausgabe 02/2000 DE
248
6.5.4 Menü ’Marke teachen’
Das Menü ’Marke teachen’ bietet Ihnen, wie die Abbildung zeigt, folgende Optionen an: 6
– Standardwerte
– Suchfeld
– Markenfeld ändern mit
– niedriger Auflösung,
– mittlerer Auflösung und
– hoher Auflösung
6

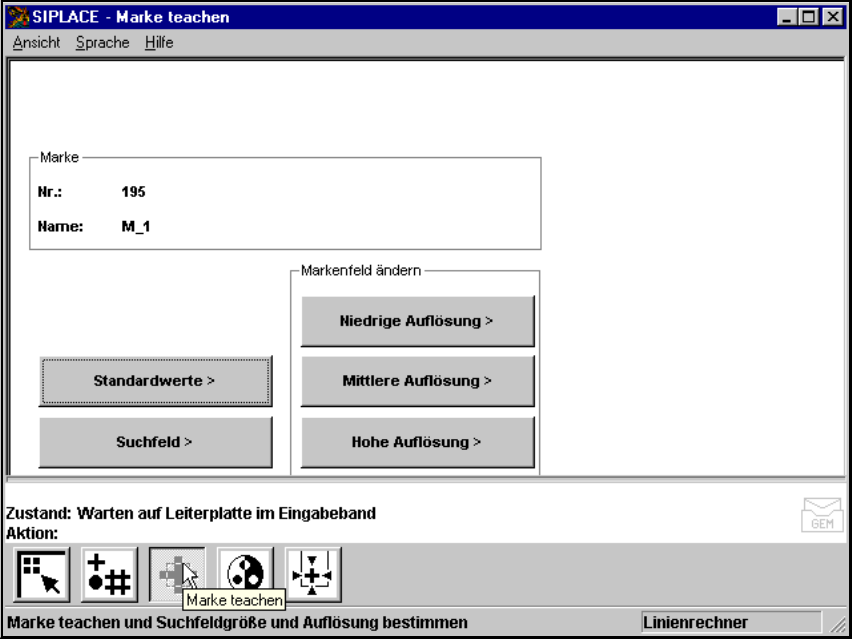

Abb. 6.5 - 13 Menü ’Marke teachen’, Optionen
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.5 Marke teachen
249
HINWEIS 6
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, dass Sie
die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Suchfeld’ ist beispielsweise nur aktiv, wenn Sie 6
– bereits eine Marke geladen haben oder wenn Sie
– eine neue Marke erzeugt haben.
Für die gewählte Marke muss bereits ein Modell existieren.
Wurde eine neue Markennummer eingegeben, so können Sie nur die Option ’Standardwerte’ an-
wählen. Haben Sie eine bereits existierende Marke geladen, sind alle Optionen zugänglich. Im
Menü stehen Ihnen dann folgende Optionen zur Verfügung: 6
– Ändern der Parameter des Markenstrukturfelds (Template)
– Ändern der Parameter des Suchfelds
– Teachen mit Standardwerten
Markenstrukturfeldparameter sind 6
–Breite,
– Höhe und
– die Kameraauflösung
Suchfeldparameter sind 6
– Breite und
–Höhe
Die Parameter sind in einer Liste im Stationsrechner gespeichert. Diese Liste wird beim Aufruf der
Option ’Marke laden’ mit Default und aktuellen Werten initialisiert. 6
Verändern Sie einen Parameter, wird im Maschinencontroller (MC) ein Teachbefehl generiert. Zu
den allgemeinen Parametern wird immer nur derjenige Parameterblock in den Teachbefehl auf-
genommen, der verändert wurde. 6
Der Maschinencontroller erzeugt deshalb drei verschiedene Teachbefehle: 6
– Teachen mit Standardwerten
– Teachen des Suchfelds
– Teachen des Markenstrukturfelds (Template)
