6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.5 Marke teachen Softwareversion SR.406.xx Ausgabe 02/2000 DE
254
Als Messergebnis erscheint der Eindeutigkeitswert. Dieser kann zwischen 0 (= ungenügende)
und 100 (= sehr gute) Unterscheidbarkeit variieren. 6
Erfahrungsgemäß sollten Sie einen Mindestwert von 60 für Marken und Inkpunkt erreichen. 6
Å Wiederholen Sie den Teachvorgang mehrmals bei geänderten Feldgrößen. Sie können damit
den Eindeutigkeitswert optimieren.
Å Mit ’ESC’ verlassen Sie diese Option.
HINWEIS 6
Wollen Sie dennoch eine Marke mit niedrigem Eindeutigkeitswert verwenden, sollten Sie auf
einen guten Qualitätswert der Marke achten (siehe Abschnitt 6.5.6.2, Seite 265).
Ist darüber hinaus auch die Qualität schlecht, sollten Sie besser eine andere Marke wählen
(siehe “Kriterien zur Erstellung von Passmarken” in Abschnitt 6.2.5, Seite 218). 6
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.5 Marke teachen
255
6.5.5 Menü ’Kontrastempfindlichkeit’
Im Menü ’Kontrastempfindlichkeit’ lässt sich das Kontrastverhältnis zwischen Marke und Umge-
bung optimieren. 6
HINWEIS 6
Alle Optionen dieses Menüs sind nur zugänglich, wenn Sie eine Marke geladen haben. Sie
erkennen das daran, dass der Schriftzug der Schaltfläche schwarz ist.
Im Anzeigefeld ’Marke’ werden Markennummer und Markenname angezeigt.
Haben Sie keine Marke geladen, können Sie nur die “Option ’Tabelle 5 einstellen’” anwählen.
6

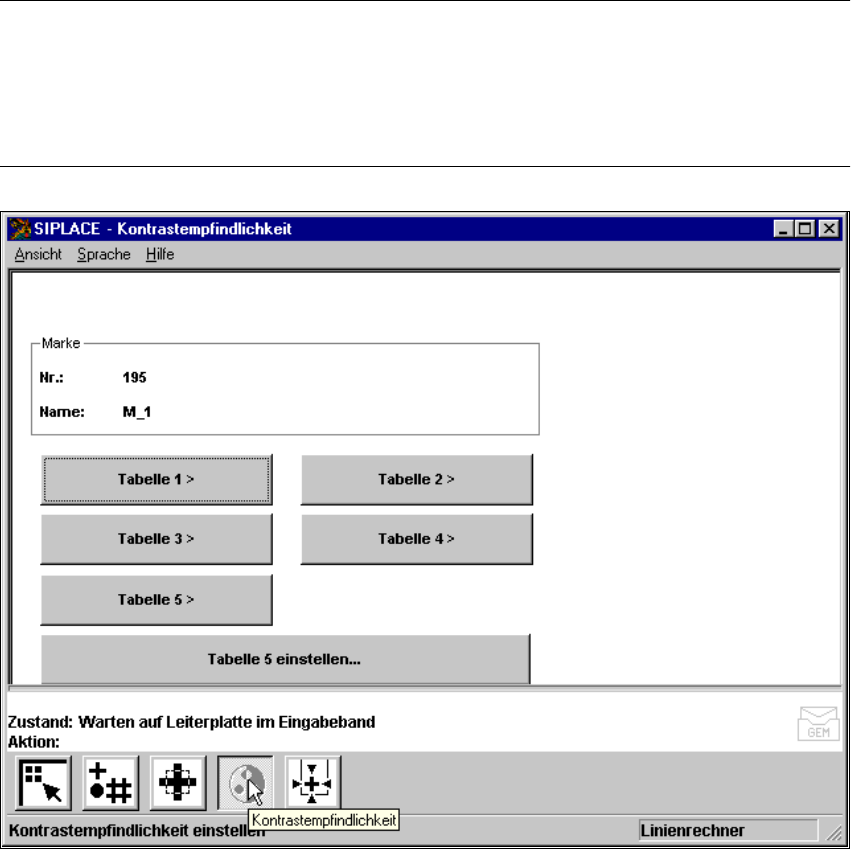

Abb. 6.5 - 17 Menü ’Kontrastempfindlichkeit’, Optionen
Jedes Pixel der Videokamera enthält eine 8-bit - Graustufeninformation.
Dabei bedeuten 6
der Wert 0: schwarz und
der Wert 255: weiß 6
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.5 Marke teachen Softwareversion SR.406.xx Ausgabe 02/2000 DE
256
Zur besseren Beurteilung der Helligkeitsverteilung bzw. der Kontrastverhältnisse werden diese
Grauwerte mit Hilfe von Transformationstafeln in Farbe umgesetzt, wie die nachfolgende Tabelle
zeigt: 6
6
HINWEIS 6
Um einen guten Eindeutigkeitswert zu erzielen, sollte der Kontrastunterschied zwischen Marke
und Umgebung mindestens den Wert 75 annehmen. Der Untergrund sollte also zum Beispiel die
Farbe grün, die Marke die Farbe orange haben.
Ist das Kontrastverhältnis ungünstig, können Sie im Menü zwischen fünf vorprogrammierten
Transformationstafeln wählen, um eine aussagefähige Farbdarstellung zu erreichen. Darüber hi-
naus haben Sie allerdings auch die Möglichkeit, eine Transformationstafel selbst zu programmie-
ren. 6
HINWEIS 6
Bei Änderung der Farbdarstellung wird gleichzeitig die Marke geteacht.
Grauwert Farbzuordnung
0schwarz
30 violett
50 blau
77 blaugrün
100 grün
127 braun
150 rot
175 orange
200 gelb
255 weiß
Tab. 6.5.1
