6.5.6 Menü ’Marke testen’
Im Menü ’Marke testen’ stehen folgende Optionen zur Verfügung: 6
– Zentrieren der Marke
– Testen der Marke
– Positionieren des Teachportals (X/Y-Verfahren)
– Transportieren der Leiterplatte ins Ausgabeband
– Transportieren der Leiterplatte ins Bearbeitungsband
6
Abb. 6.5 - 23 Menü ’Marke testen’ - Optionen
HINWEIS 6
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, dass
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Die Optionen ’Zentrieren’ und ’Testen’ sind nur zugänglich, wenn Sie eine Marke geladen haben
und für diese Marke bereits ein Modell existiert.
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.5 Marke teachen Softwareversion SR.406.xx Ausgabe 02/2000 DE
264
Haben Sie eine Marke gewählt, erscheinen im Anzeigefeld ’Marke’ die Markennummer und der
Markenname.
6.5.6.1 Option ’Zentrieren’
Wenn Sie die Schaltfläche ’Zentrieren’ anklicken, wird das Menü ’Marke testen’ weggeschaltet
und das Videobild am Bildschirm angezeigt. Das Bild zeigt die 2D-Markenstruktur und die Zeilen-
und Spaltenprofile der 1D-Struktur zur genauen Markenzentrumsbestimmung. Zusätzlich werden
Kopf- und Fußzeilen eingeblendet. 6
6

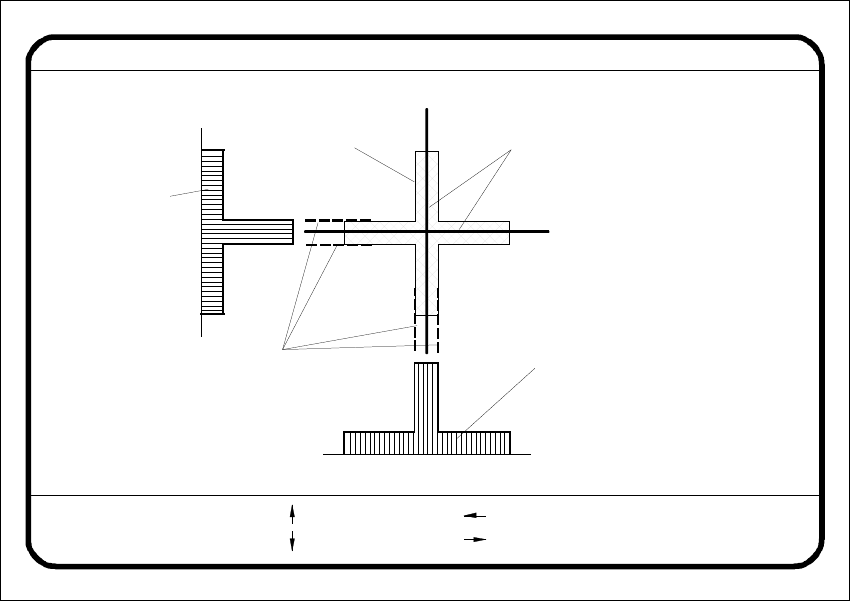

Abb. 6.5 - 24 Menü ’Marke testen’, Videobild ’Zentrieren’
Die Funktion ’Zentrieren’ ermittelt softwaremäßig das Markenzentrum. Die Parameter für die
Funktion - das sind die Ränder der Markenstruktur - wählen Sie im Dialogverfahren. Das System
legt als Vorschlag Randlinienmarkierungen an die möglichen Randpositionen. 6
Å Mit den Richtungstasten verschieben Sie die in der Kopfzeile bezeichnete aktuelle Randlinien-
markierung.
Å Mit ’RETURN’ übernehmen Sie die Position der vorgeschlagenen oder in der Lage veränder-
ten Randlinienmarkierung. Danach zeigt Ihnen das System die nächste Randlinienmarkierung
zur Übernahme an. Die Reihenfolge der Abfrage ist ’Markenrand links’, ’Markenrand rechts’,
’Markenrand oben’ und schließlich ’Markenrand unten’. Diese Notation erscheint in der Kopf-
zeile.
Rand ok
Marke-Nr. = 8 Rand = Markenrand links
Ret :
Marke zentrieren
: auf
: ab
: rechts
: links
Marke
Ergebnis: Zentrierkreuz
Mit den Richtungstasten verschiebbare
Randlinienmarkierung
Zeilenprofil der Marke
Spaltenprofil
der Marke
6
Marke zentrieren
6
Marke-Nr. = 8
6
Rand = Markenrand links
6
Ergebnis: Zentrierkreuz
6
Zeilenprofil der Marke
Ret.: Rand OK
: auf
: ab
6
Spaltenprofil
der Marke
6
Mit den Richtungstasten verschiebbare
Randlinienmarkierung
: rechts
: links
6
Marke
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.5 Marke teachen
265
Das Ergebnis der Markenzentrierung wird durch ein Kreuz angezeigt. Die X- und Y-Offsetwerte
des Markenzentrums werden in das Markendatenfeld eingetragen. 6
HINWEIS 6
Eine falsch zentrierte Marke verursacht einen Bestückversatz.
Å Mit der ’ESC’-Taste verlassen Sie die Option und kehren wieder in das Menü ’Marke testen’
zurück.
6.5.6.2 Option ’Testen’
Wenn Sie die Schaltfläche ’Testen’ anklicken, wird das Menü ’Marke testen’ weggeschaltet und
das Videobild am Bildschirm angezeigt. 6
6

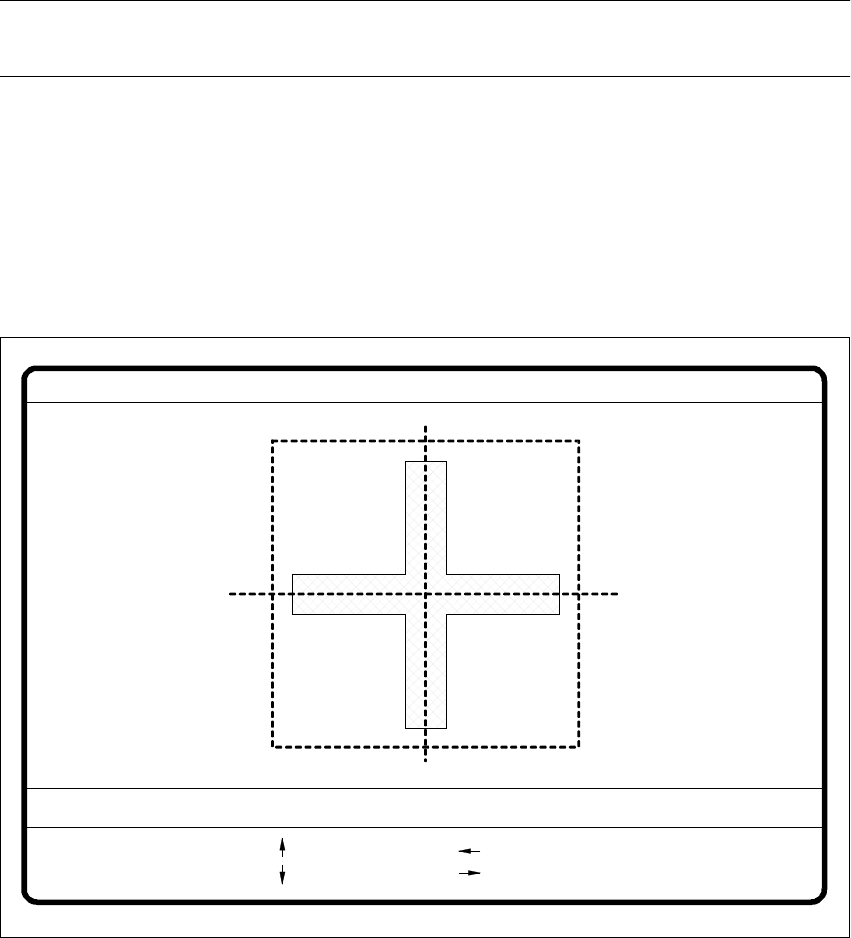

Abb. 6.5 - 25 Menü ’Marke testen’, Videobild ’Testen’
Im Stationsrechner sind die Abmessungen von Musterstruktur- und Suchfeld gespeichert. Diese
Größen sind für die Berechnung der Verfahrwege für den Eckentest notwendig. Die Zentrieroff-
sets einer eventuell zuvor durchgeführten Markenzentrierung werden ebenfalls bei der Verfahr-
wegeberechnung berücksichtigt. 6
6
6
Marke-Nr. = 8 Qualität = 70Marke testen
testen
1..6 : x/y-Schritt.
Ret :
x/y - Schrittw. = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
6
X/Y-Schrittw. = ...
: X-Achse +
: X-Achse –
Ret.: teachen
1 ... 6 X/Y-Schritt.
6
Marke testen
6
Marke-Nr. = 8
6
Qualität = 70
: Y-Achse +
: Y-Achse –
