Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen
281
6.6.3.1 Option ’Kameratyp’
HINWEIS 6
Die Schaltknöpfe zur Anwahl der verschiedenen Kameratypen lassen sich nur bei F-Automaten
anklicken.
6

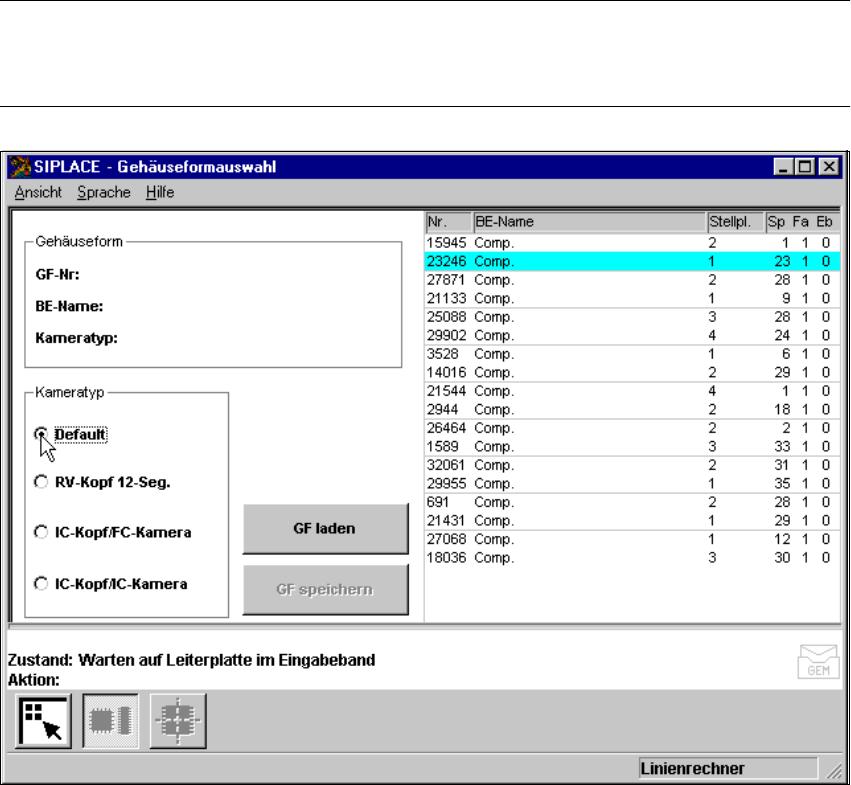

Abb. 6.6 - 11 Menü ’Gehäuseformauswahl’, Option ’Kameratyp’
6
Å Wählen Sie den Kameratyp aus, wenn das Bauelement nicht nur mit dem Standard-Kameratyp
(Default), sondern alternativ auch mit einem anderen Kameratyp zentriert werden soll.
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
282
6.6.3.2 Option ’GF laden’
HINWEIS 6
Beim Aufruf der Option ’GF laden’ wird zunächst die Auswahlbox ’Änderungen der Gehäuseform
speichern’ eingeblendet, wenn Sie zuvor schon eine Gehäuseform bearbeitet hatten (siehe Abb.
6.6 - 10).
6

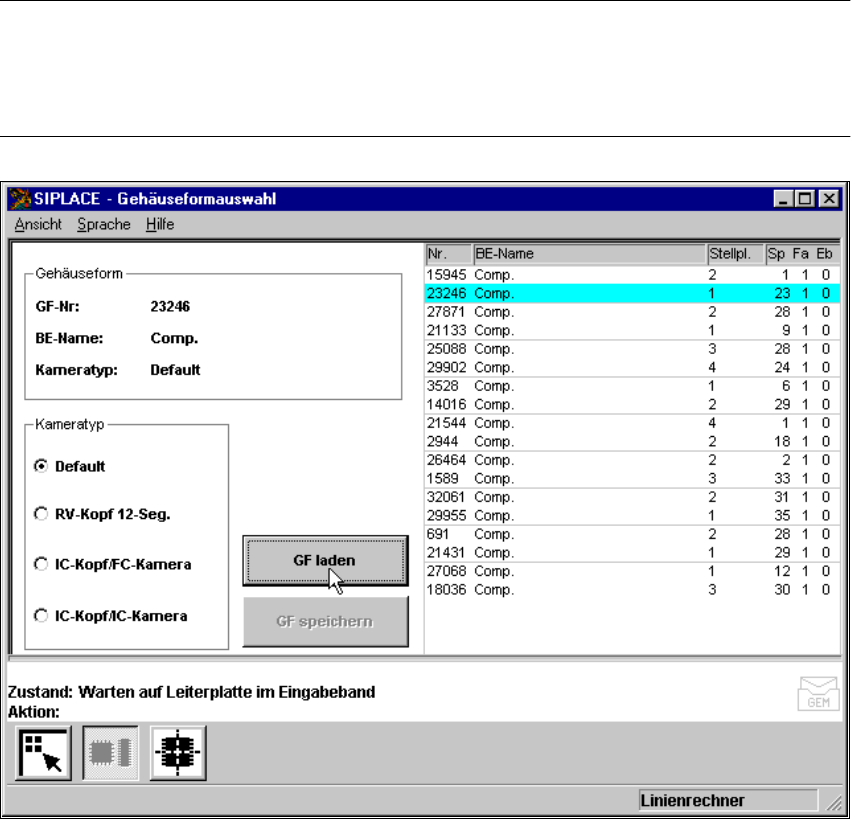

Abb. 6.6 - 12 Menü ’Gehäuseformauswahl’, Option ’GF laden’
Wollen Sie abspeichern, wird die Gehäuseformdatei zum Linienrechner übertragen. Nach dieser
Abfrage wird das eben bearbeitete Bauelement abgeworfen und die Gehäuseformnummernliste
aktualisiert. 6
Å Wählen Sie aus dem Listenfeld mit dem Mauszeiger eine bestimmte Gehäuseform. Die ge-
wählte Gehäuseform wird mit einem cyanfarbenen Balken unterlegt.
Å Klicken Sie auf die Schaltfläche ’GF laden’. Im Anzeigefeld ’Gehäuseform’ werden der Gehäu-
seformname und die Gehäuseformnummer dargestellt.
Der Stationsrechner fordert vom Linienrechner die GF-Daten der gewählten Gehäuseform. Der In-
terpreter bereitet die Daten auf und generiert den Teachbefehl. Mit diesem Befehl werden zugleich
die aufbereiteten GF-Daten in das MVS-System (Vision-Auswerteeinheit) geladen. 6
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen
283
6.6.3.3 Option ’GF speichern’
Mit dieser Option haben Sie die Möglichkeit, Gehäuseformen mit ihren geänderten Parametern
abzuspeichern. Die Schaltfläche wird erst aktiv, wenn Sie die Gehäuseformdaten geändert haben.6
6

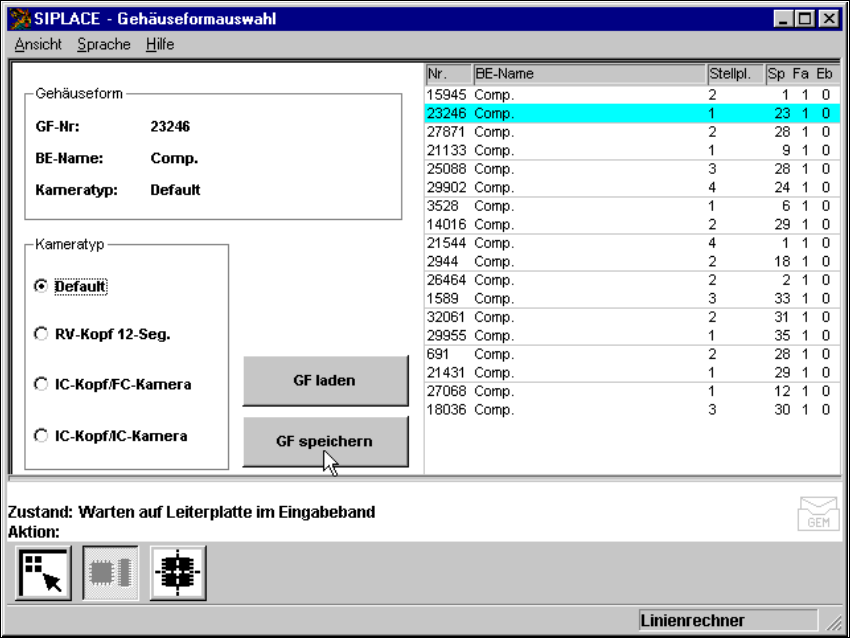

Abb. 6.6 - 13 Menü ’Gehäuseformauswahl’, Option ’GF speichern’
