Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen 289 6.6.4.3 Option ’Bauelement prüfen’ HINWEIS 6 Diese O ption lässt sich nu r aktivie ren, wenn z…
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
288
6

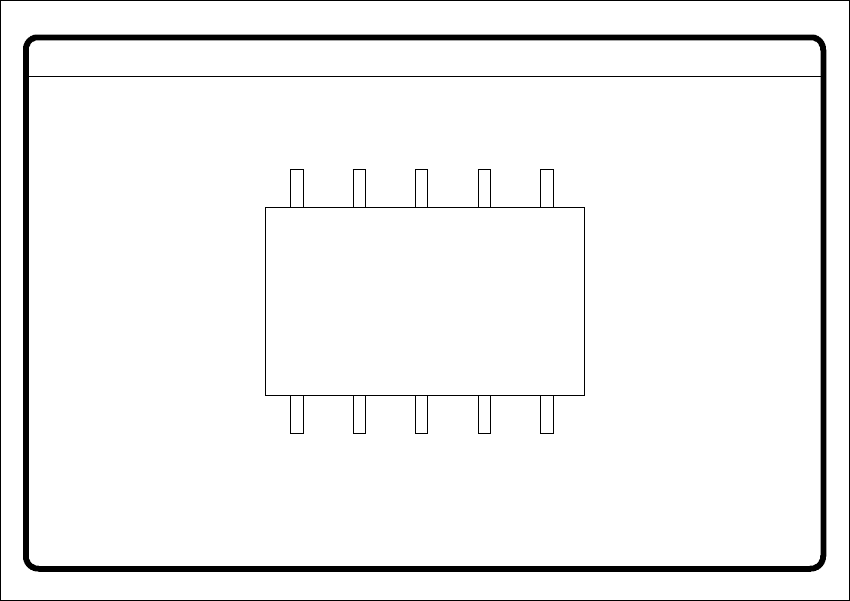

Abb. 6.6 - 17 Menü ’Bauelement testen’, Videobild ’BE darstellen’
– Mit ’ESC’ beenden Sie die Funktion. Das Videobild wird weggeschaltet und das Menü ’Baue-
lement testen’ wieder angezeigt.
GF-Nr. = 5BE darstellen
6
BE darstellen
6
GF-Nr. = 5
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen
289
6.6.4.3 Option ’Bauelement prüfen’
HINWEIS 6
Diese Option lässt sich nur aktivieren, wenn zuvor eine GF-Nummer geladen und ein Bauele-
ment abgeholt wurde.
Sie haben die Möglichkeit, den Zentriervorgang mit dieser Option zu überprüfen. Nach jedem
Messschritt wird gestoppt, damit die Funktion einzeln geprüft werden kann. Das Messergebnis
wird optisch am Bildschirm dargestellt, die Messergebnisse werden nicht gespeichert. 6
6
Abb. 6.6 - 18 Menü ’Bauelement testen’, Option ’Bauelement prüfen’
Bei Aktivierung dieser Funktion werden folgende Aktionen gestartet: 6
– Der Messvorgang wird aktiviert.
– Das Videobild erscheint am Bildschirm.
– Die Kopf- und Fußzeilen werden eingeblendet.
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
290
6
Abb. 6.6 - 19 Menü ’Bauelement testen’, Videobild ’BE prüfen’
Å Mit der ’RETURN’-Taste rufen Sie alle definierten Messschritte nacheinander auf. Jedesmal,
wenn Sie die ’RETURN’-Taste drücken, wird ein weiterer Messschritt durchgeführt und das Er-
gebnis am Bildschirm angezeigt.
Å Mit ’ESC’ verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wieder
das Menü ’Bauelement testen’.
GF-Nr. = 5BE prüfen
RET: BE prüfen
6
BE prüfen
6
GF-Nr. = 5
6
RET: BE prüfen
