Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen 313 Einstellen der Kontr astempfindlic hkeit zur Verst ärkung des Kontrasts bei kontras t armen Ba…
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
312
Å Haben Sie Ihre Transformationstabelle programmiert, können Sie die Auswahlbox mit ’Über-
nehmen’ oder ’Abbruch’ verlassen.
Hinweise zum Einstellen der Kontrastempfindlichkeit mit Hilfe der Transformationstabellen6
– Wählen Sie maximal 3 Sektionen.
– Der Wertebereich der einzelnen Sektionen soll mindestens 75 betragen.
– Programmieren Sie die Bereiche so, dass keine Sprünge an den Bereichsgrenzen auftreten.
Stellen Sie die Kontrastempfindlichkeit so ein, dass der Kurvenverlauf etwa einem der drei fol-
genden Beispielen entspricht:
Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen 6
Å Wählen Sie folgende Einstellungen, um Störstrukturen zu unterdrücken, die beispielsweise
von Sockeln, Beschriftungen, Bauelementekörpern oder Pipetten ausgehen können.
6

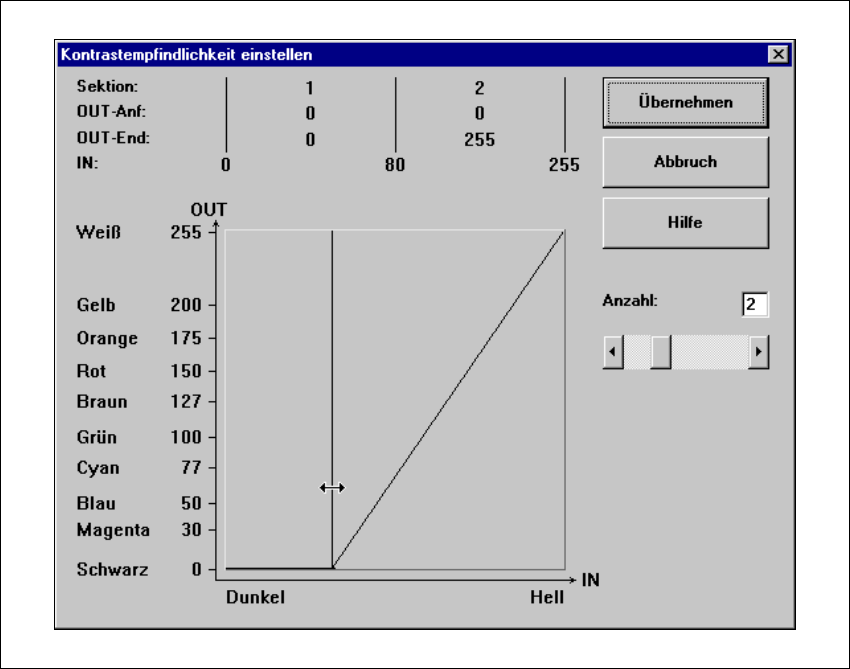

Abb. 6.6 - 31 Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen
313
Einstellen der Kontrastempfindlichkeit zur Verstärkung des Kontrasts bei kontrastarmen
Bauelementen 6
Å Wählen Sie folgende Einstellungen, um den Kontrast bei kontrastarmen Bauelementen zu ver-
stärken:
6
Abb. 6.6 - 32 Einstellen der Kontrastempfindlichkeit zur Verstärkung des Kontrasts
bei kontrastarmen Bauelementen
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
314
Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen und gleichzei-
tiger Verstärkung des Kontrasts 6
Å Wählen Sie folgende Einstellungen, um Störstrukturen zu unterdrücken und zugleich den Kon-
trast bei kontrastarmen Bauelementen zu verstärken:
6
Abb. 6.6 - 33 Einstellen der Kontrastempfindlichkeit zur Unterdrückung von Störstrukturen und
gleichzeitiger Verstärkung des Kontrasts
