6.6.4.17 Messmodus ’Row’
Nach Anklicken der Schaltfläche ’Einstellen’ im Menü ’Messmodus Row’ erscheint folgendes
Menü: 6
6

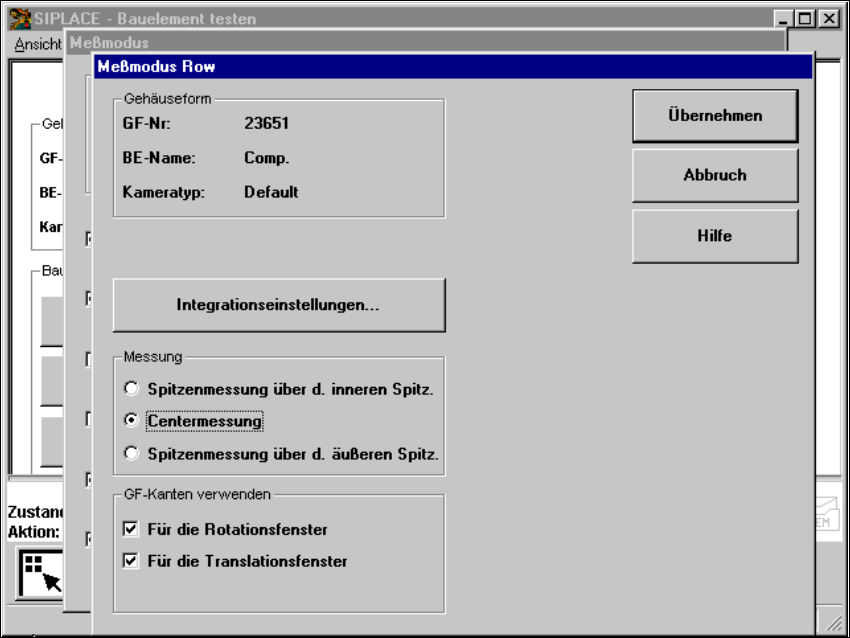

Abb. 6.6 - 37 Option ’Messmodus’, Menü ’Messmodus Row’
In diesem Menü haben Sie die Möglichkeit, 6
– die Beinchenmessmethode festzulegen.
– die Gehäuseformkanten für die Rotationsfenster und/oder Translationsfenster zu verwenden.
Messung 6
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei leicht
nach oben gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen wählen: 6
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
– Spitzenmessung über die äußeren Spitzen des Beinchens, z.B. bei QFP, SOT, SO
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.6 Bauelement testen
323
GF-Kanten verwenden 6
–
für Rotationsfenster
Die Gehäuseformkanten können zur optimalen Positionierung der Rotationsfenster verwendet
werden. Voraussetzung dafür ist allerdings, dass die Gehäuseformkante sichtbar ist, und dass
sich dort keine Beinreihe befindet (beispielsweise bei weißen Steckern).
–
bei Translationsfenstern
Die Gehäuseformkanten können zur optimalen Positionierung der Translationsfenster verwen-
det werden. Voraussetzung dafür ist allerdings, dass die Gehäuseformkante sichtbar ist, und
dass sich dort keine Beinreihe befindet.
HINWEIS: 6
Verwenden Sie den Messmodus Row nicht zusammen mit dem Messmodus Size. 6
Integrationseinstellungen 6
Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Messmo-
dus Row Integrationseinstellungen’. 6
6

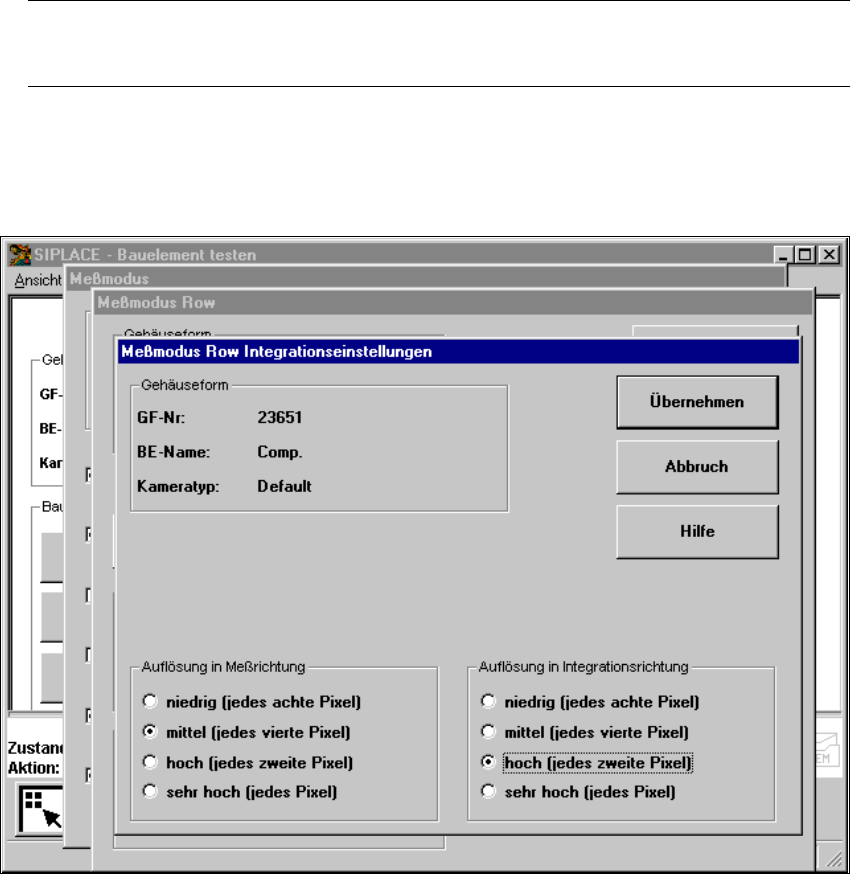

Abb. 6.6 - 38 Option ’Messmodus’, Menü ’Messmodus Row Integrationseinstellung’
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.6 Bauelement testen Softwareversion SR.406.xx Ausgabe 02/2000 DE
324
Durch Erniedrigen der Auflösung in Mess- bzw. Integrationsrichtung lassen sich die Messzeiten
reduzieren. Achten Sie allerdings darauf, dass die zu analysierende Struktur eine genügende An-
zahl von Pixeln besitzt, da sonst die Qualität der Messung darunter leidet. Wir empfehlen in der
Regel eine Auflösung von sehr hoch bis hoch. 6
6.6.4.18 Messmodus ’Corner’
Nach Anklicken der Schaltfläche ’Einstellen’ im Messmodus ’Corner’ erscheint das Menü ’Mess-
modus Corner’. 6
6
Abb. 6.6 - 39 Option ’Messmodus’, Menü ’Messmodus Corner’
In diesem Menü haben Sie die Möglichkeit, 6
– die Beinchenmessmethode festzulegen.
– zu wählen, wieviele Beinchen an jeder Ecke gemessen werden sollen.
– die Winkelmessung an- bzw. auszuschalten.
