1.5 Maschinenbeschreibung

1.5.1 Funktionsbeschreibung SIPLACE 80 S-20

Der Bestückautomat 80 S-20 ist ein Hochleistungsbestücksystem mit zwei Portalachssystemen.

An jedem Portal sitzt ein Leiterplatten-Visionmodul und ein sternförmiger 12-Segment-Revolver-

kopf. Die mit einem Bauelemente-Visionmodul ausgerüsteten Revolverköpfe holen Bauelemente

(BE) von stationären Zuführmodulen ab und bestücken damit die im Leiterplattentransport ge-

klemmten Leiterplatten. 1

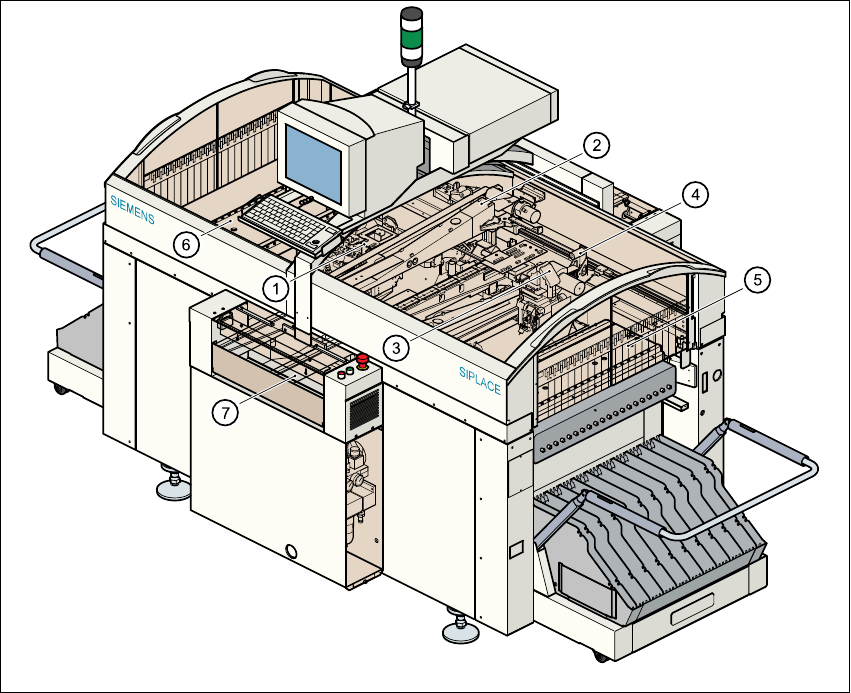

Abb. 1.5 - 1 Funktionsbeschreibung des Bestückautomaten 80 S-20

(1) 12-Segment-Revolverkopf mit BE-Visionmodul (Portal 1)

(2) Portal 1 mit LP-Visionmodul

(3) 12-Segment-Revolverkopf mit BE-Visionmodul (Portal 2)

(4) Portal 2 mit LP-Visionmodul

(5) Stationäre BE-Bereitstellung (Stellplatz 1)

(6) Stationäre BE-Bereitstellung (Stellplatz 3)

(7) Leiterplattentransport (Option Doppeltransport)

Betriebsanleitung SIPLACE 80S-20/F4 1 Einleitung

Softwareversion SR.406.xx Ausgabe 02/2000 DE 1.5 Maschinenbeschreibung

Das Maschinenkonzept des Bestückautomaten 1

– mit seinen stationären Zuführmodulen,

– mit Leiterplatten, die während der Bestückung ruhen

– und seinen positionierbaren Bestückköpfen

hat eine Reihe entscheidender Vorteile: 1

– So lässt sich beispielsweise beim Automaten die Pipettenkonfiguration aufgrund der flexiblen

12-Segment-Revolverköpfe in Kombination mit den automatischen Pipettenwechslern kurz-

fristig und automatisch zur Aufnahme unterschiedlicher Bauelementegrößen anpassen.

– Die Verfahrwege und die Bestückreihenfolge können optimiert werden.

– Mit stationären Zuführmodulen lassen sich auch sehr kleine Bauelemente sicher abholen.

– Ein Verrutschen der Bauelemente auf der Leiterplatte während der Bestückung - wie dies oft

bei bewegten Leiterplatten der Fall ist - ist ausgeschlossen, da die Leiterplatte während der

Bestückung ruht.

– Darüber hinaus sorgen ausgeklügelte optische Zentriersysteme (Visionmodule) für Bauele-

mente und Leiterplatten für eine hohe Positioniergenauigkeit der Bauelemente.

– Das Nachfüllen von Bauelementen und das Anspleißen der Gurte lässt sich ohne Maschinen-

stillstandszeiten durchführen.

– Vorgerüstete BE-Wechseltische ermöglichen es, den Automaten ohne lange Maschinenstill-

standszeiten umzurüsten.

1 Einleitung Betriebsanleitung SIPLACE 80S-20/F4

1.5 Maschinenbeschreibung Softwareversion SR.406.xx Ausgabe 02/2000 DE

1.5.2 Technische Daten - Maschinenübersicht SIPLACE 80S-20

Verfahren Collect&Place

Bauelementespektrum

Visionmodul von 0603 bis 18,7mm x 18,7mm

Max. Bestückleistung

12-Segment-Revolverkopf 20.000 BE/h

12-Segment-Revolverkopf

Winkelgenauigkeit

Bestückgenauigkeit

± 0,525°/ 3 σ, ± 0,70°/ 4 σ, ± 1,05°/ 6 σ

± 67,5µm / 3 σ, 90µm / 4 σ, 135µm / 6 σ

Leiterplattenformat 50mm x 50mm bis 460mm x 460mm

(optional 460mm x 508mm, 18" x 20")

Bereitstellungskapazität 40 Stellplätze für Zuführmodule

Bauelemente-Bereitstellung

Zuführmodultypen

Wechseltisch

Gurte, Stangenmagazine, Bulk-Cases

Betriebssystem Microsoft Windows NT / RMOS

Verknüpfung Inline oder Stand alone

Platzbedarf 4 m² / Modul
