Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen Softwareversion SR.406.xx Ausgabe 02/2000 DE 6 .7 Leitfaden zum Beschreiben von Gehäuseformen 343 6.7.6.2 Falschfarbendarstell ung Die Falsc hfarbend arstell ung die…
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.7 Leitfaden zum Beschreiben von Gehäuseformen Softwareversion SR.406.xx Ausgabe 02/2000 DE
342
Flache Beleuchtungsebene 6
Die flache Beleuchtungsebene dient zur Beleuchtung von BGAs, µBGAs, Flip-Chips, J-Lead
(PLCC), Melfs und Bauelementen mit konvexen Anschlüssen. Sie hebt Körper- und Beinchenkan-
ten hervor. Zur Abbildung von hellen Bauelementekörpern und Keramik-Bauelementen ist sie al-
lerdings weniger geeignet. 6
Mittlere Beleuchtungsebene 6
Die mittlere Beleuchtungsebene lässt sich universell für ein breites Bauelementespektrum einset-
zen. Bei hellen Bauelementekörpern, Keramik-Bauelementen, µBGAs und Flip-Chips sollte sie al-
lerdings nur mit niedriger Intensität eingestellt werden. 6
Steile Beleuchtungsebene 6
Hauptanwendung der steilen Beleuchtungsebene sind spiegelnde Beinchen, Keramik-Bauele-
mente und helle Bauelementekörper. Sie eignet sich weniger für spiegelnde Bauelementekörper,
Flip-Chips und µBGAs. 6
HINWEIS 6
Die meisten Bauelemente lassen sich nur mit einer Kombination aus diesen Beleuchtungsebe-
nen optimal beleuchten. Nur in Ausnahmefällen gelingt es, Bauelemente mit nur einer Ebene
optimal auszuleuchten.
Betriebsanleitung SIPLACE 80S-20/F4 6 Visionfunktionen
Softwareversion SR.406.xx Ausgabe 02/2000 DE 6.7 Leitfaden zum Beschreiben von Gehäuseformen
343
6.7.6.2 Falschfarbendarstellung
Die Falschfarbendarstellung dient zur aussagekräftigen, objektiven Beurteilung der Beleuchtung.
Dabei wird ein Helligkeitswert in einer Farbe dargestellt. 6
6
Für eine Messung wird ein Kontrast von mindestens 4 Farbstufen zwischen Beinchen und Körper
benötigt. Im Menü ’Beleuchtung’ des GF-Manipulators werden Bauelemente in der Falschfarben-
darstellung auf dem Stationsrechner-Monitor angezeigt. 6
6.7.6.3 Einstellwerte für die Beleuchtung von Standardbauelementen
Zum Standardbauelementespektrum gehören Chips (0402 bis 2220), Tantalkondensatoren, Melf-
Bauelemente, PLCCs, QFPs, SOs, SOJs, TSOPs, ICs, Leistungsbauelemente, Flip-Chips,
µBGAs und BGAs. 6
Für die nachstehend aufgeführten Bauelemente verwendet der GF-Interpreter im Stationsrechner
die in Abb. 6.7 - 7 aufgelisteten, voreingestellten Beleuchtungsparameter: 6
– Chips (0402 bis 2220)
– Tantalkondensatoren (BE-Körper, nicht spiegelnd)
–Melf
– PLCC, QFP, SO, SOJ, TSOP, ICs, Leistungs-ICs
– Flip-Chips, µBGAs, BGAs (nicht für keramische BGAs)
In der Regel brauchen Sie die Beleuchtungsparameter für die Standardbauelemente nicht zu ver-
ändern. Für alle anderen Bauelemente müssen Sie die Beleuchtungswerte ermitteln und testen
(siehe Abschnitt 6.7.6.4, Seite 344). 6
Farbstufe Helligkeit
weiß hell
gelb
orange
rot
braun
grün
hellblau
blau
violett
schwarz dunkel
Tab. 6.7.3
6 Visionfunktionen Betriebsanleitung SIPLACE 80S-20/F4
6.7 Leitfaden zum Beschreiben von Gehäuseformen Softwareversion SR.406.xx Ausgabe 02/2000 DE
344
6

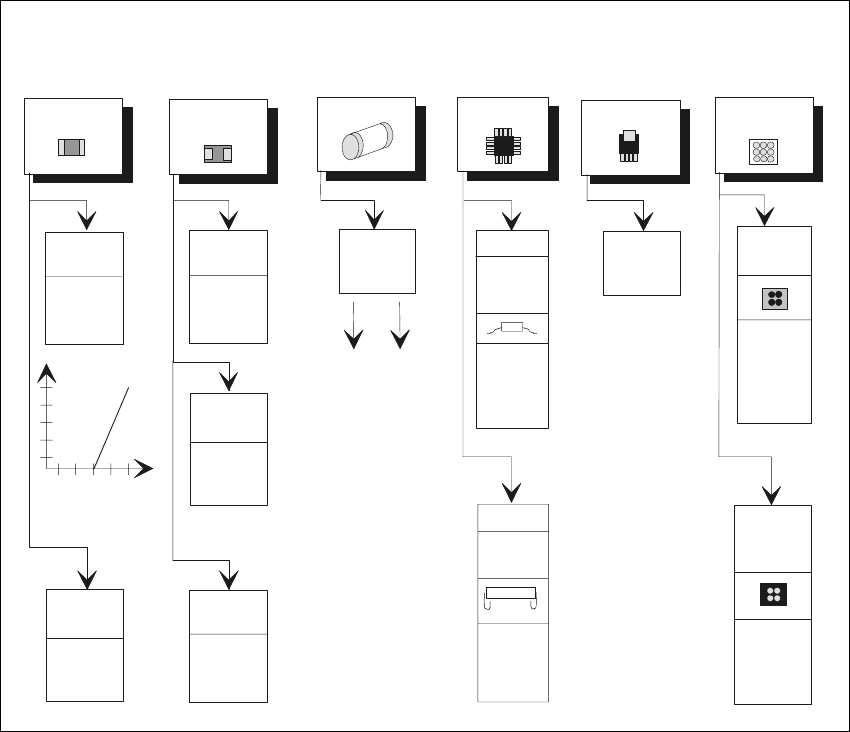

Abb. 6.7 - 7 Beleuchtungsparameter für Standard-BE an der 12-Segment-Revolverkopfkamera
6
6
6.7.6.4 Einstellwerte für die Beleuchtung von sonstigen Bauelementen
Abb. 6.7 - 8 zeigt Ihnen eine Aufstellung der Einstellwerte für die Beleuchtung von sonstigen Bau-
elementen. 6
Einstellen der Beleuchtung von Standardbauelementen
BGA, µBGA
Flip Chip
Ker ami k -
BGA
flach: 0
mittel: 50
steil: 255
BGA,
µBGA,
Flip Chip
flach: 255
mittel: 20
steil: 0
Leistungs- IC
flach: 170
mittel: 60
steil: 120
IC
flach: 170
mittel: 50
steil: 120
Gullwing
SO, SOT,
TSOP
QFP,
J-Lead
PLCC
flach: 80
mittel: 40
steil: 120
Melf
flach: 255
mittel: 90
steil: 60
Beleuchtungs-
ebene
Helligkeit
Tantal-
Kondensator
Hel l
flach: 0
mittel: 10
steil: 170
Allgemein
flach: 120
mittel: 40
steil: 170
Spiegelnd
flach: 255
mittel: 120
steil: 10
150
255
Kontrast-
empfindlichkeit
Chip
0805 und
größer
flach: 70
mittel: 60
steil: 150
0402,
0603
flach: 120
mittel: 100
steil: 120
